Bố trí cốt thép với Allplan Precast

11/08/2022

Lượt xem 21

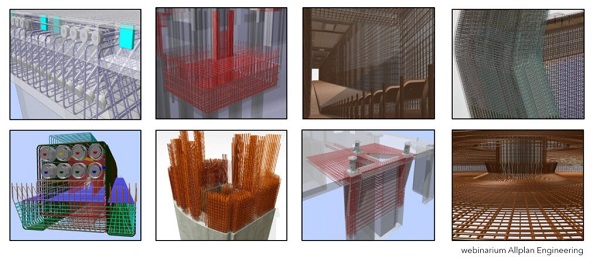

Allplan Precast là công cụ có chức năng đặc biệt phát triển trong lĩnh vực thiết kế kết cấu bê tông cốt thép đúc sẵn. Chương trình bao gồm các công cụ nâng cao cho phép tự động bố trí cốt thép trong mô hình. Gia cố có thể được nhập và chỉnh sửa cả về mặt tham số và đồ họa, bằng cách sử dụng các chuỗi và các tùy chọn khác nhau, chẳng hạn như " Scan along path/path " hoặc "thư viện PythonParts".



Các cấu hình gia cố cho các phần tử có thể được lưu trong thanh truy cập nhanh và được sử dụng bằng cách kéo bằng chuột. Cốt thép đã được đặt có thể dễ dàng sửa đổi bằng cách làm việc trong chế độ xem 3D hoặc bằng cách sử dụng các chức năng CAD điển hình như  phản chiếu / xoay / sao chép, v.v.





PythonParts

Các đối tượng PythonParts là các phần tử 3D tham số với  các cấu hình tăng cường được xác định trước. Allplan Precast có thư viện PythonParts riêng, có thể được mở rộng với các phần tử do người dùng xác định. Ưu điểm của việc tăng cường như vậy là khả năng sửa đổi thêm theo cách tham số và điều chỉnh tự động theo các quy tắc cụ thể trong trường hợp đưa ra các thay đổi đối với một phần tử. Người dùng có khả năng nhập dữ liệu theo cách thủ công trong các phần tử PythonParts, tạo các phần tử của riêng mình trên cơ sở các phần tử hiện có. PythonParts cũng có thể được tạo theo chương trình bằng Python hoặc trong môi trường VisualScripting được tích hợp vào Allplan.

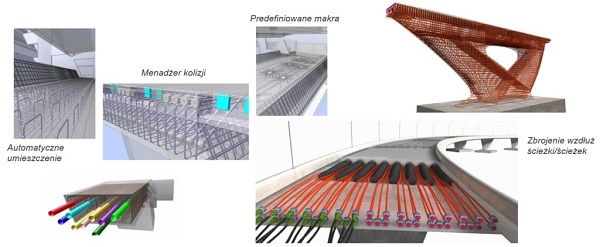

Gia cố dọc theo đường dẫn / đường dẫn



Đó là một cách đơn giản và trực quan để tạo ra sự củng cố của các phần tử cho cả cấu kiện đơn giản và phức tạp về mặt hình học. Nó bao gồm việc vẽ cốt thép của một phần tử trong mặt cắt 2D (hầu hết thường sử dụng các hình dạng được xác định trước từ thư viện) và chỉ ra các cạnh mà cốt thép sẽ được điều chỉnh. Các thông số gia cố như khoảng cách thanh có thể được sửa đổi ngay sau khi nhập chúng.



Chỉ định về cốt thép

Cả yếu tố điển hình và không điển hình đều có thể được trang bị bằng cách sử dụng các chức năng cơ bản. Cốt thép có thể được đặt trong mối quan hệ với cạnh được chỉ định và mở rộng dọc theo mặt của phần tử. Cũng có thể chỉ ra thanh đầu tiên và thanh cuối cùng của sự phân bố, sau đó cốt thép sẽ xuất hiện với khoảng cách thích hợp và quay xung quanh điểm được chỉ định.

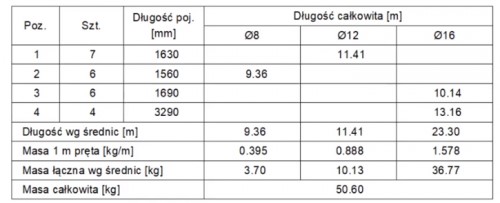

Báo cáo và tóm tắt

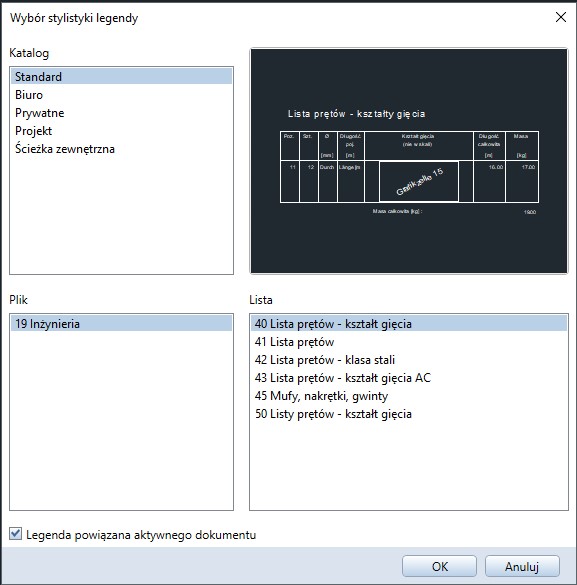

Yếu tố cơ bản khi làm việc với chương trình là khả năng đếm số lượng phần tử trong toàn bộ dự án, sử dụng bộ lọc hoặc chọn thủ công. Trong Allplan, có thể thông qua việc sử dụng các loại báo cáo khác nhau hoặc các câu lệnh được tạo tự động. Các mẫu báo cáo có sẵn theo mặc định trong Allplan, bạn cũng có thể tự tạo hoặc sử dụng các mẫu được tạo bởi nền tảng BIM.
