CADWorx Plant Professional Design Suite – Bộ giải pháp thiết kế nhà máy 3D mạnh mẽ và hiệu quả nhất

CADWorx Plant Professional Design Suite là bộ phần mềm thiết kế 2D 3D được phát triển bởi hãng Hexagon PPM, gồm các công cụ thông minh và toàn diện cho thiết kế nhà máy, ngoài ra phần mềm còn có khả năng tự động hóa cao để tạo ra các mô hình 3D chính xác và hiệu quả cho các dự án trong nhiều ngành công nghiệp khác nhau, bao gồm dầu khí, hóa chất, điện, và nhiều ngành khác.

I.    Các module chính trong gói CADWorx Plant Professional Suite

1.    CADWorx Plant Professional: module cốt lõi của CADWorx: Cung cấp công cụ mạnh mẽ cho thiết kế đường ống 3D, các tính năng nổi bật bao gồm:

-    Thiết kế đường ông 3D thông minh dựa trên các thông số kỹ thuật

-    Tự động định tuyến đường ống

-    Hỗ trợ đường ống động

-    Tạo bản vẽ Isometrics tự động

-    Quản lý và mở rộng thư viện thiết bị theo nhu cầu dự án

-    Thiết kế ống dẫn và khay cáp: Tích hợp công cụ cho thiết kế hệ thống HVAC và điện.

-    Tạo bảng thống kê vật tư chi tiết và chính xác.

-    Tích hợp với CAESAR II® để phân tích ứng suất đường ống.
…

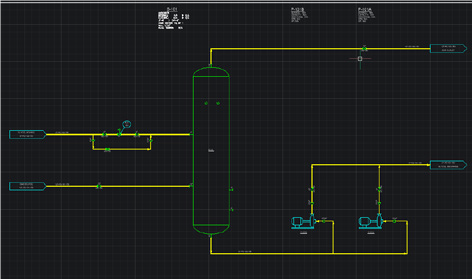

2.    CADWorx P&ID Professional: Module thiết kế và quản lý sơ đồ đường ống và thiết bị (P&ID), các tính năng nổi bật như:

-    Tạo sơ đồ P&ID thông minh

-    Liên kết cơ sở dữ liệu hai chiều

-    Tạo báo cáo tự động

-    Tuỳ biến thư viện symbol

3.    CADWorx Structure Professional: Module thiết kế và mô hình hoá kết cấu thép với các tính năng chính:

-    Mô hình hoá 3D thông mình, nhanh chóng các chi tiết: các cấu kiện thép (dầm, cột, giằng, sàn, v.v.) và bê tông (móng, dầm, cột, sàn, tường, v.v.).

-    Thư viện thép tiêu chuẩn quốc tế: AISC, DIN, IS, JIS, BS, GB,...

-    Phát hiện va chạm

-    Xuất bản vẽ và bảng thống kê vật tư (BOM)

-    Có khả năng liên kết với các phần mềm phân tích kết cấu như GT STRUDL để thực hiện các phân tích tĩnh, động và ổn định cho mô hình.

-    Hoạt động trên nền tảng AutoCAD và BricsCAD

4.    CADWorx Design Review Professional là công cụ cho phép người dùng xem xét, kiểm tra và đánh giá các mô hình 3D được tạo trong CADWorx. Nó được thiết kế để cải thiện sự cộng tác giữa các nhà thiết kế, quản lý, chủ đầu tư và các bên liên quan khác trong suốt vòng đời dự án.

-    Xem và điều hướng mô hình 3D trực quan

-    Gắn ghi chú (markup)

-    Đo kích thước và toạ độ,

-    Export ra nhiều định dạng: VRML, PDF 3D, hoặc ảnh tĩnh dễ dạng chia sẻ

5.    Có thể lựa chọn thêm module bổ sung OrthoGen® for CADWorx: giúp tự động tạo bản vẽ orthographic 2D (bản vẽ chiếu đứng/ngang) từ mô hình thiết kế 3D một cách nhanh chóng và chính xác.

II.    CADWorx được sử dụng rộng rãi trong nhiều ứng dụng thiết kế nhà máy

-    Thiết kế hệ thống đường ống

-    Thiết kế kết cấu thép

-    Bố trí thiết bị

-    Thiết kế hệ thống HVAC và điện

-    Phát triển sơ đồ P&ID

-    Đánh giá và phê duyệt thiết kế

-    Tạo bản vẽ xây dựng và lắp đặt: Xuất ra các bản vẽ 2D và isometric cần thiết cho giai đoạn thi công.

-    Lập dự toán và thống kê vật tư: Tạo ra các báo cáo chi tiết về số lượng vật liệu cần thiết.

Thông tin chiết tiết vui lòng tham khảo: Product Sheet
