Chia sẻ phương pháp đóng gói dự án và gửi đi trên Sheetset manager phần mềm enjiCAD

15/04/2022

Lượt xem 412

Tính năng Sheetset có lẽ đã rất quen thuộc với người sử dụng các phần mềm CAD. Một ứng dụng rất hay nữa của tính năng này đó là cho phép người dùng đóng gói cả một dự án với nhiều bản vẽ thành phần và gửi đi. Hãy cùng tìm hiểu ở bài viết dưới đây.

Những khó khăn trong việc gửi, trao đổi các bản vẽ CAD trong dự án thường gặp như lỗi file, dung lượng quá nặng, mất sự ổn định và chất lượng của bản vẽ dự án… dẫn tới cần rất nhiều thời gian để bổ sung, sửa đổi khắc phục.

Cách đóng gói dự án gửi đi trên Sheetset manager như sau:

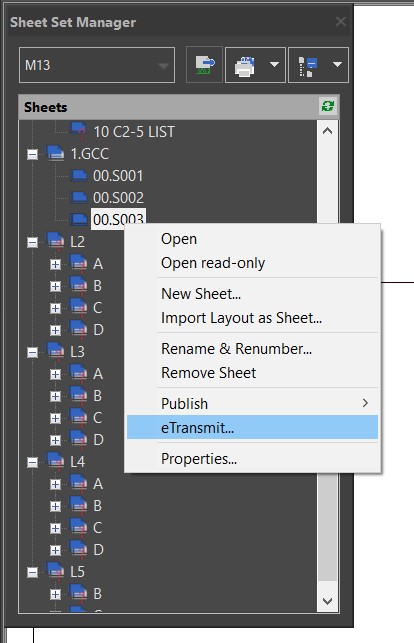

Bước 1: Chuột phải vào tên dự án trên sheet set manager và chọn eTransmit…

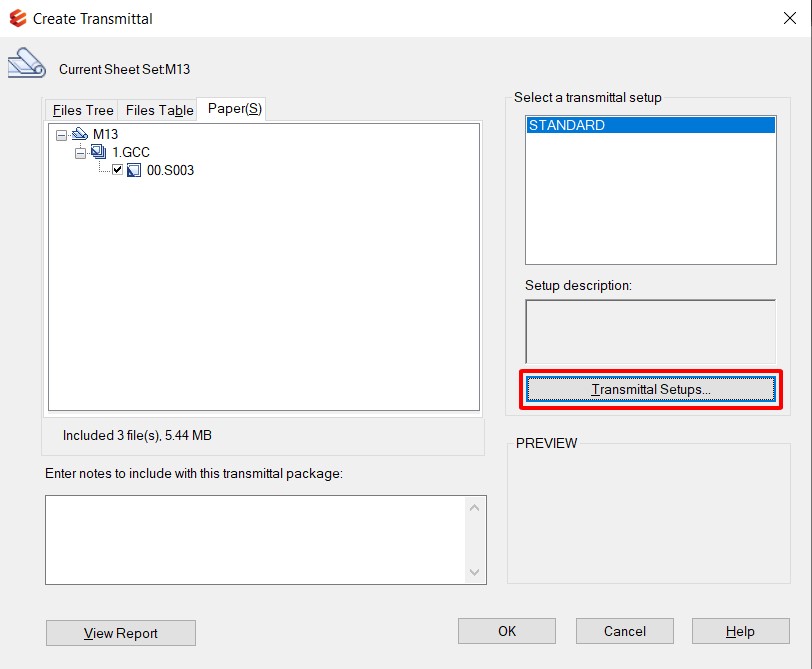

Bước 2: Hộp thoại Create Transmittal hiện ra các bạn tiến hành click vào Transmittal Setups…

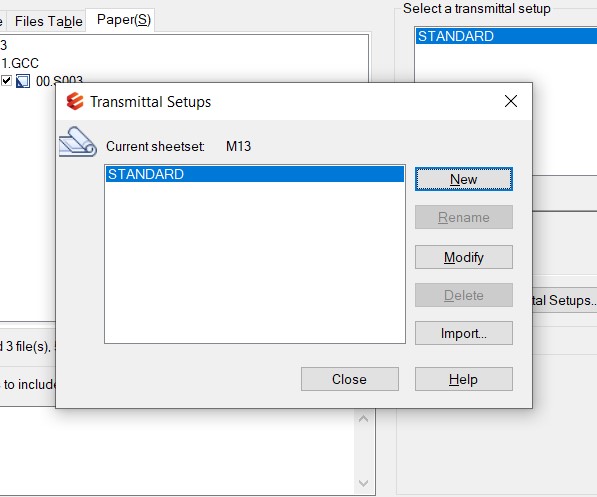

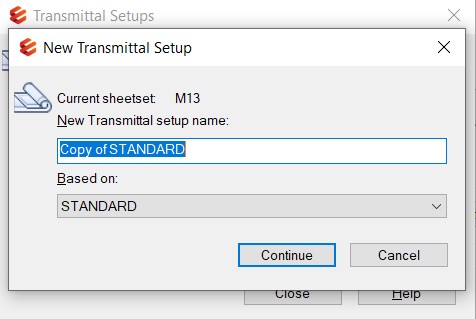

Bước 3: Click New để đặt tên cho file dự án chuẩn bị đóng gói gửi đi, sau đó click Continue.

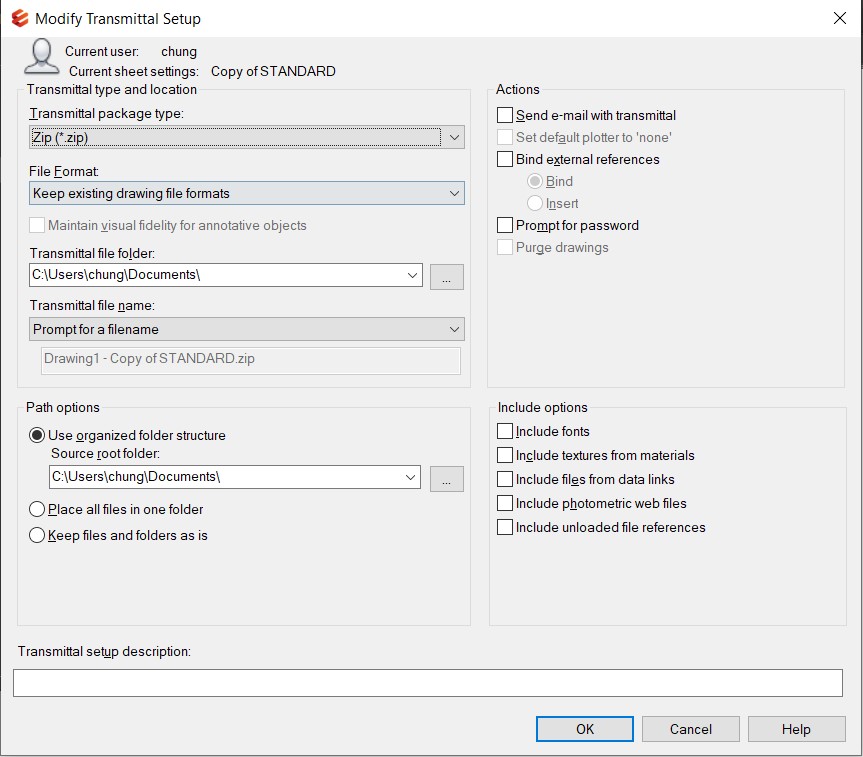

Bước 4: Hộp thoại Modify Transmittal Setup hiện ra các bạn lưu ý các mục sau:
-Transmittal package type : đóng gói dưới dạng folder hay file nén .Zip.
-File format : chọn verson Cad để lưu ( Cad 2007, Cad 2010,...).
-Transmittal file folder : chọn vị trí lưu trữ file.
-Transmittal file name : đặt tên file lưu.
-Actions : Cho phép phá vỡ liên kết giữa các bản vẽ với nhau, các file đường link… trong dự án.
-Include options : Cho phép đóng gói kèm theo các file dữ liệu sử dụng trong dự án như fonts, data link, nét in…
- Click OK để tiếp tục.

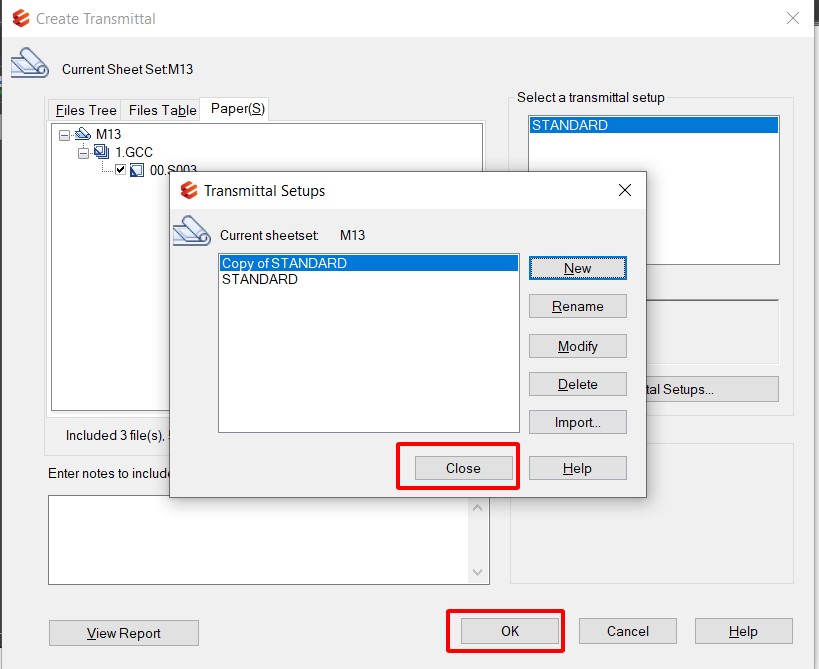

Bước 5: Click Close, OK để tiếp đóng gói bản vẽ.

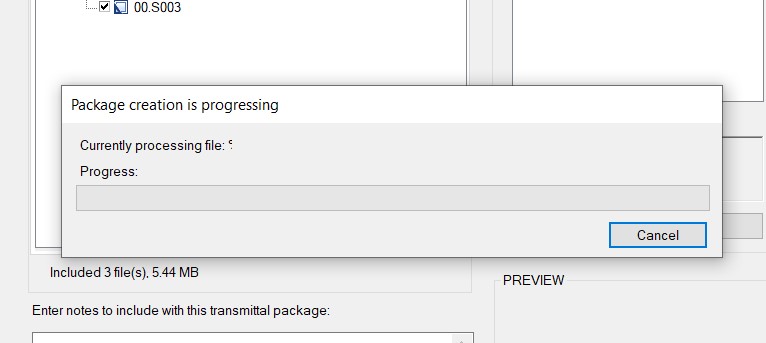

Bước 6: Quá trình đóng gói xuất hiện. Kết thúc quá trình này, ta được sản phẩm mong muốn. ( Chọn Close và OK ).


Lợi ích của việc đóng gói dự án gửi đi trên Sheet Set Manager:
– Các bản vẽ nếu sử dụng link xref sẽ không bị lỗi link xref;
– Danh mục bản vẽ trên sheet set không bị lỗi đường dẫn;
– Đóng gói kèm nét in dự án khi gửi đi, người được gửi sẽ không lo sẽ không in đẹp được đúng như ý đồ người vẽ;
– Đóng gói kèm theo fonts chữ do đó người được gửi sẽ không lo đọc bản vẽ sẽ bị lỗi fonts;
– Đóng gói kèm theo file được chèn vào bản vẽ bằng công cụ Data link cho người nhận dễ theo dõi cũng như không dẫn tới bản vẽ bị lỗi vì không có đường dẫn link file chèn vào. Về cơ bản những file được link vào bản vẽ sẽ được đóng gói kèm theo khi xuất;

Vậy thì, với phương pháp này những bản vẽ trong dự án sẽ tự động được đóng gói với những file khác vào chung với nhau, giúp bỏ đi được cách làm tìm và copy thủ công, với những dự án sẽ rất phức tạp và tiềm ẩn rủi ro.

Trên đây là một tính năng khác của Sheetset trong enjiCAD mà CIC xin được chia sẻ với các bạn độc giả, mong rằng bài viết sẽ cung cấp thêm thông tin hữu ích cho công việc thiết kế hằng ngày.
