Hướng dẫn cài đặt LISP NAM (HVAC) trên phần mềm enjiCAD 2023

18/04/2023

Lượt xem 7827

Lisp Nam là một phần mềm vẽ ống gió rất quan trọng trong thiết kế hệ thống HVAC bằng phần mềm CAD. Hãy cùng CIC tìm hiểu chi tiết về cách cài đặt sử dụng về phần mềm vẽ ống gió Lisp Nam trên nhé!

Giới thiệu về phần mềm vẽ ống gió Lisp Nam

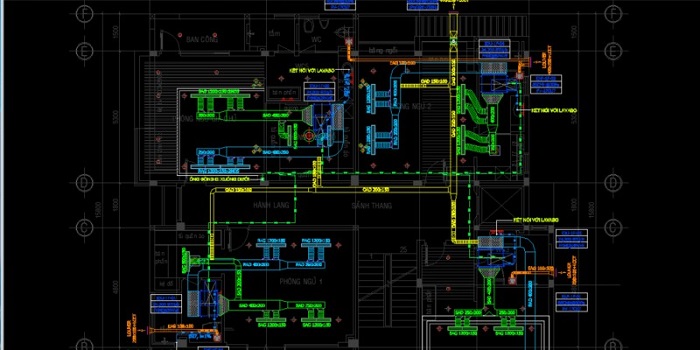

Phần mềm Lisp sẽ giúp các kĩ sư vẽ ống gió cứng, ống gió mềm, van gió, cửa gió, van nước, ống nước… Đây được xem là một phần mềm không thể thiếu đối với mọi kỹ sư HVAC khi thiết kế hệ thống điều hòa thông gió.

Cách cài đặt Lisp Nam HVAC trên enjiCAD

Bước 1: Bạn cần phải Download tải Lisp Nam mới nhất tại ĐÂY

Bước 2: Sau khi download phần mềm vẽ ống gió về máy, bạn sẽ mở file và nhấn vào mục Lisp Nam HVAC 15 và click chuột phải chọn Run as Administrator

Bước 3:  Tiếp đến click chọn vào Yes và Chấp nhận để phần mềm có thể tiếp tục chạy cài đặt

Bước 4: Bạn cần mở phần mềm enjiCAD 2023 lên.

Bước 5: Ở bước này, bạn sẽ gõ lệnh Option trong enjiCAD

Bước 6: Tiếp đến, bạn vào mục: “Support File Search Path ”

Mục đích vào thư mục này là để cài đặt thêm các đường dẫn cho cad 2018. Bằng cách sử dụng các chức năng là Add => Browse. Bạn cài thêm các đường dẫn C:hvac15; C:hvac15lispnam; C:hvac15icon; và C:hvac15nam; C:hvac15duct như hình ở bên dưới.

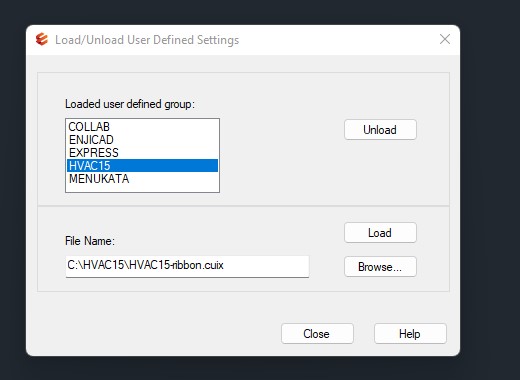

Bước 7: Bạn tắt cửa số Option đi và tiếp tục gõ lệnh Menuload

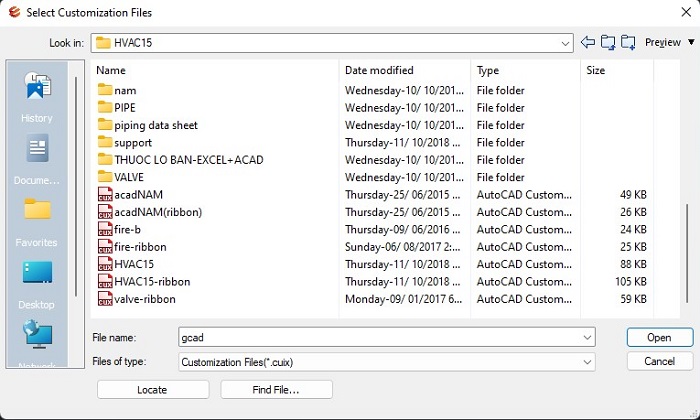

Lệnh Menuload này sẽ có chức năng load các lisp cần thiết vào cho enjiCAD 2023. Sau đó, bạn chọn Browser và tìm đến ổ C:HVAC15 và chọn load lisp HVAC15 -ribbon vào nhé.

Bước 8: Bạn tắt phần mềm cad đi và khởi động lại, sau đó có thể bắt đầu sử dụng được lệnh cho enjiCAD 2023 rồi.

Link video hướng dẫn: tại đây
