KOMPAS-3D V24 ra mắt với loạt nâng cấp cho thiết kế cơ khí

KOMPAS-3D V24 mang đến một loạt nâng cấp đáng chú ý về giao diện, thiết kế tham số, mô hình hóa 3D, quản lý Assembly, kiểm tra hình học và đặc biệt là Reverse Engineering. Phiên bản mới cũng mở rộng khả năng đọc dữ liệu CAD từ nhiều nền tảng phổ biến như Inventor, Creo và SolidWorks.

Video giới thiệu KOMPAS-3D V24 từ ASCON

Những thay đổi trong KOMPAS-3D V24 không chỉ tập trung vào việc bổ sung các lệnh mới mà còn hướng đến cải thiện toàn bộ trải nghiệm thiết kế, từ thao tác trên giao diện, xây dựng mô hình tham số đến quản lý cụm lắp ráp và xử lý dữ liệu CAD. Dưới đây là những tính năng và nâng cấp nổi bật giúp kỹ sư làm việc hiệu quả hơn với các mô hình ngày càng phức tạp.

Giao diện được cải tiến, thuận tiện hơn khi làm việc với mô hình phức tạp

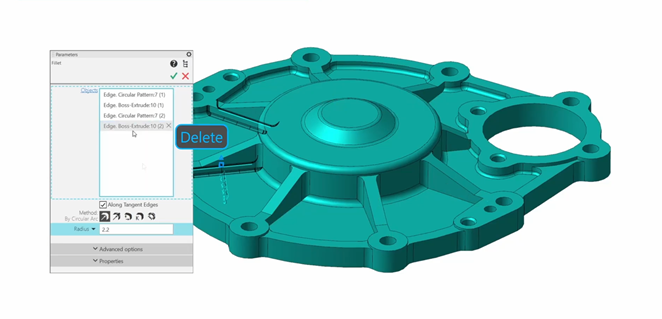

KOMPAS-3D V24 thiết kế lại hoàn toàn hộp thoại Parameters, đưa các thiết lập vào một danh sách thống nhất và bổ sung chức năng tìm kiếm theo tên. Các phần tử có thể được xóa nhanh bằng phím Delete. Thêm vào đó, cây lịch sử thiết kế cũng được bổ sung số thứ tự cho từng phần tử, giúp dễ dàng xác định và quản lý chỉnh sửa trong những mô hình có lịch sử phức tạp.

Nâng cấp mạnh khả năng thiết kế tham số và tạo mảng

Phiên bản V24 bổ sung 2 tính năng mới: Parametric Array by Grid và Array by Concentric Grid, cho phép tạo các mảng đối tượng ngay trong Sketch. Sau khi tạo, các thông số có thể tiếp tục được điều khiển bằng biến số. Tính năng này cũng được hỗ trợ trong môi trường Drawing. Phiên bản mới đồng thời bổ sung công cụ tạo hình nón (Cone) với nhiều phương pháp xác định hình học.

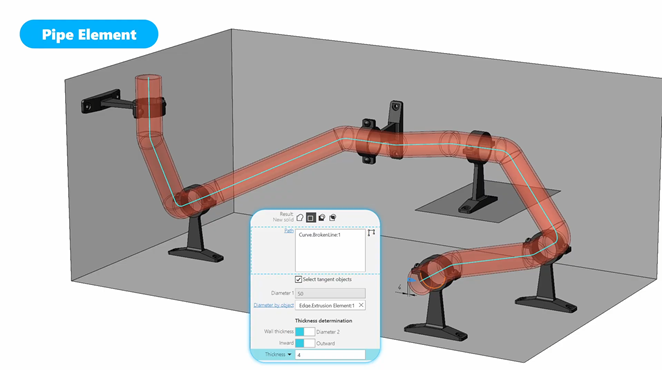

Pipe Element giúp tạo đường ống đơn giản hơn

Pipe Element cho phép tạo body hoặc thực hiện thao tác cắt chỉ từ một đường dẫn (path) và đường kính tiết diện. Chiều dài quỹ đạo được đưa vào hệ thống biến số, cho phép thiết lập phạm vi giá trị và kiểm soát chiều dài đường dẫn trong mô hình tham số.

Chỉnh sửa phần tử (Component) trực tiếp trong cụm lắp ráp (Assembly)

Người dùng có thể thay đổi hình dạng phần tử ngay bên trong cụm lắp ráp mà không cần chỉnh sửa file component gốc. Các thông số thay đổi được lưu trong file Assembly. V24 cũng hỗ trợ sao chép component giữa các Assembly bằng Ctrl+C/Ctrl+V và bổ sung Copy Management để tìm kiếm, kiểm tra trạng thái và cập nhật các thao tác sao chép trên nhiều cụm lắp ráp khác nhau.

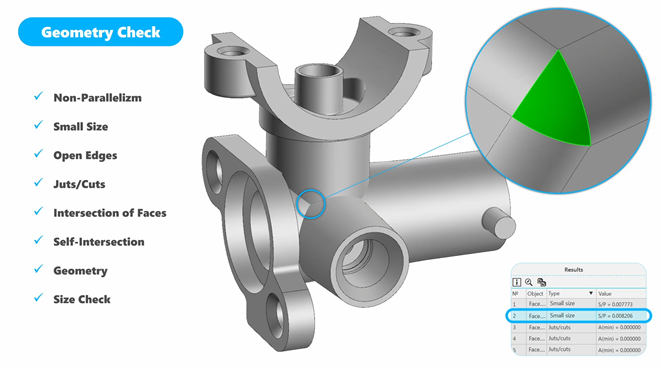

Bổ sung Geometry Check và nâng cấp Direct Editing

Geometry Check hỗ trợ kiểm tra và chẩn đoán các đối tượng hình học như body, surface và face, bao gồm phát hiện thành phần có kích thước nhỏ hơn giá trị quy định và các vị trí hình học có khả năng tạo ra lỗi hoặc va chạm. Tính năng Direct Editing được mở rộng với khả năng dịch chuyển hoặc xoay một nhóm mặt theo góc xác định.

Surface Modeling được cải thiện

Replace Faces được nâng cấp để thay thế một nhóm mặt bằng nhóm mặt khác. Các lệnh tạo array có thể lựa chọn trực tiếp face. Mid-surface hỗ trợ tập hợp các mặt. Phương pháp Ball Rolling được bổ sung cho rounding surface, trong khi Surface Extension có thể mở rộng nhiều surface cùng lúc và xử lý thêm các trường hợp hình học bị giới hạn.

Reverse Engineering trở thành một điểm nhấn của V24

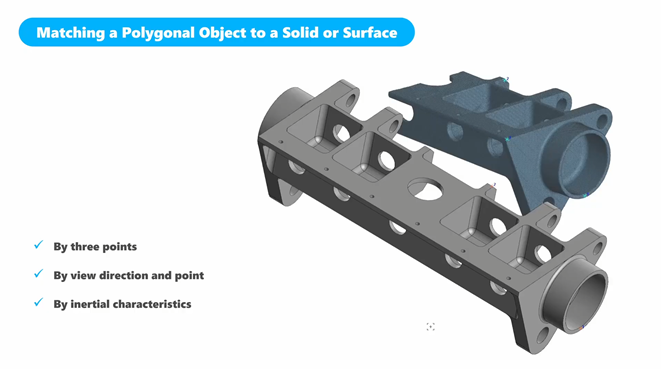

Surface Adjustment có khả năng tự động xác định loại bề mặt dựa trên vùng được chọn, gồm Plane, Cone, Cylinder, Sphere, Torus và Spline. Lệnh Match cho phép căn chỉnh polygonal model với solid, surface hoặc polygonal object khác bằng 3 điểm, hướng nhìn + điểm hoặc đặc tính quán tính. Deviation Analysis cũng được cải thiện để phân tích sai lệch chính xác hơn.

Tăng tốc Assembly và mở rộng khả năng Import CAD

V24 tối ưu tốc độ xử lý Assembly lớn, đặc biệt khi chèn heavy subassembly, mở Assembly, preview, rendering và regeneration. 3D Kernel được mở rộng để đọc thêm dữ liệu từ Autodesk Inventor, Creo và Solid Edge, bên cạnh NX và SolidWorks đã được hỗ trợ trước đó.

Đánh giá nhanh

Tổng thể, KOMPAS-3D V24 không chỉ bổ sung các lệnh modeling mà còn nâng cấp toàn diện hệ thống CAD, từ thiết kế tham số, Assembly Editing, Direct Editing đến Reverse Engineering và trao đổi dữ liệu giữa các nền tảng CAD.

Ba nhóm tính năng nổi bật:

• Assembly Editing: chỉnh sửa component mà không ảnh hưởng file nguồn, copy component và quản lý các bản sao.
• Reverse Engineering: nhận diện surface, căn chỉnh dữ liệu scan và phân tích sai lệch.
• Interoperability: mở rộng khả năng đọc dữ liệu từ Inventor, Creo và SolidWorks.

Với các doanh nghiệp làm cơ khí, thiết kế máy, kết cấu hoặc sản phẩm 3D và phải trao đổi dữ liệu với nhiều hệ thống CAD, KOMPAS-3D V24 là một phiên bản đáng chú ý nhờ tập trung vào khả năng làm việc với mô hình phức tạp và dữ liệu CAD từ phần mềm bên ngoài.
