    Phần mềm SACS 2025: Nâng Cao Hiệu Suất Thiết Kế Kết Cấu Ngoài Khơi

    29/07/2025

    Lượt xem 22

    SACS vui mừng thông báo phát hành SACS 2025 (phiên bản mới nhất) với hiệu suất thiết kế kết cấu ngoài khơi vượt trội, từ đó cải thiện hiệu suất làm việc cho các kỹ sư.

    Dưới đây là các tính năng nổi bật của SACS 2025, mời quý vị cùng theo dõi!

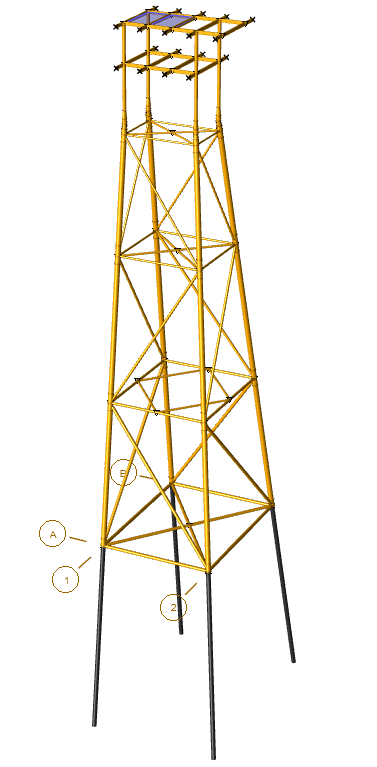

    1.    Pile3D - Phân tích nhóm cọc và tạo siêu phần tử

    Pile3D hiện hỗ trợ phân tích nhóm cọc sử dụng phân tích phần tử hữu hạn 3D (3D Finite Element Analysis) cho tương tác cọc/đất, giúp cải thiện hiệu suất và độ hội tụ so với các phân tích PSI truyền thống. Để sử dụng, bạn chỉ cần chọn tệp đầu vào Pile3D trong Analysis Generator cho tệp đầu vào PSI/Pile khi tạo phân tích. Phân tích nhóm cọc tích hợp của Pile3D giờ đây cũng hỗ trợ tuyến tính hóa cọc (pile linearization) để tích hợp liền mạch vào các phân tích động của SACS với các mô phỏng Wave Response hoặc Dynamic Response. Chi tiết đầy đủ về các cải tiến này có thể được tìm thấy trong tài liệu PSI/Pile.



    2.    Post - Kiểm tra mã thiết kế AISC 360 (2022)

    SACS đã cập nhật tính năng kiểm tra mã thiết kế AISC Steel Construction Manual ấn bản thứ 16 (AISC 360 2022) vào module Post. Tiêu chuẩn AISC ấn bản thứ 16 này có thể được sử dụng kết hợp với các ấn bản API RP 2A thứ 21 và 22, áp dụng cho cả hai phương pháp thiết kế WSD (Working Stress Design) và LRFD (Load and Resistance Factor Design). Bản cập nhật này bao gồm các thay đổi đối với tiết diện thép hình như Hollow Structural, Channel, Box, Wide Flange và Plate Girder (dầm tổ hợp từ bản thép). Thông tin chi tiết về các thay đổi này có thể được tìm thấy trong tài liệu của module Post.

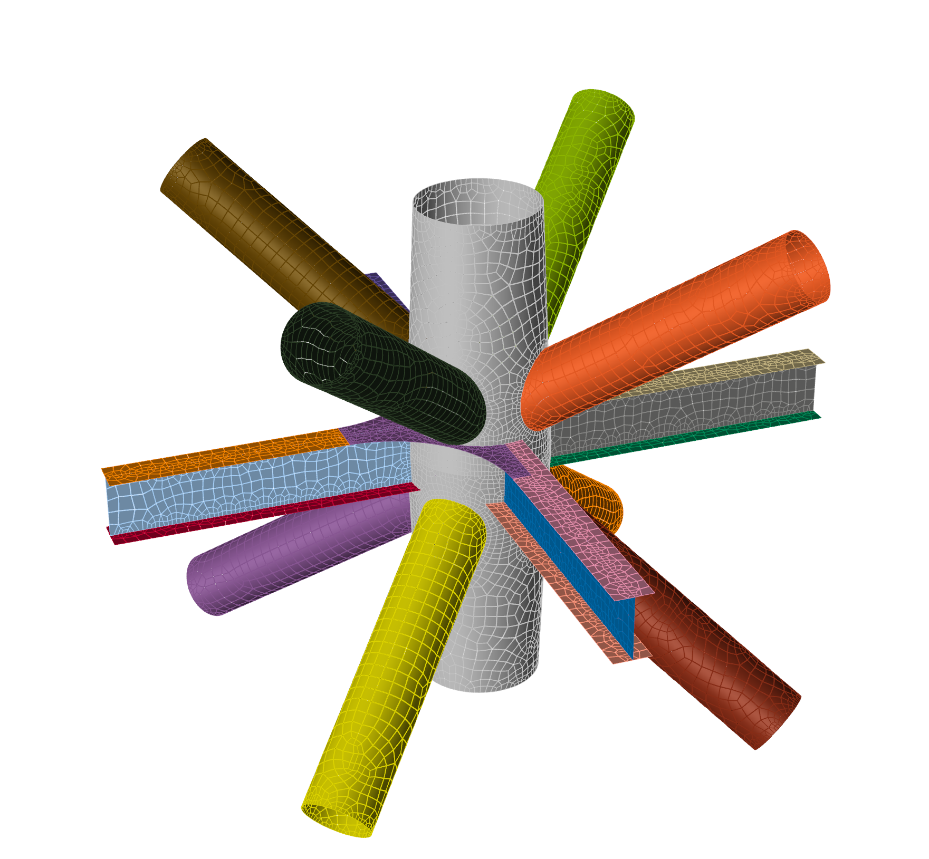

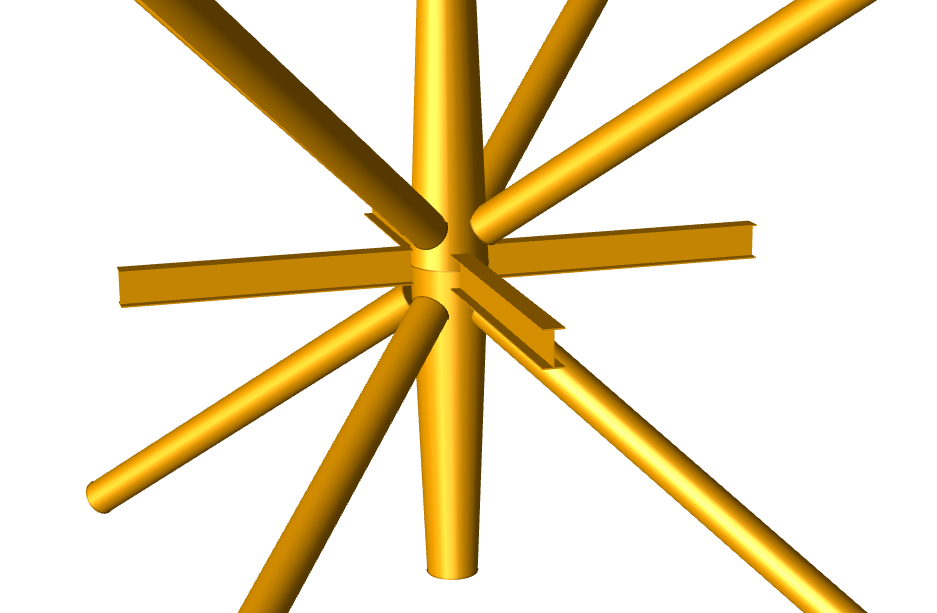

    3.    Joint Mesher – Lưới hóa tiết diện hình nón (Conical Section Meshing)

    Một phương pháp mới đã được bổ sung vào công cụ Joint Mesher của SACS, cho phép lưới hóa các tiết diện hình nón. Simplex Mesher sẽ tạo ra một tập hợp các bề mặt từ các phần tử dầm 1D và tính toán các giao điểm của những bề mặt này bằng cách sử dụng các thuật toán số thay vì công thức giải tích. Phương pháp này cho phép xử lý các loại liên kết phức tạp hơn mà trước đây Joint Mesher không hỗ trợ.

    Hiện tại, các tiết diện hình nón đã được hỗ trợ thông qua phương pháp Simplex Mesher mới. Quy trình làm việc cũ (Legacy workflow) vẫn được giữ lại làm phương pháp mặc định để tạo lưới. Bạn có thể tìm thấy thêm chi tiết về cải tiến này trong tài liệu Utilities.

    4.    Tương tác với ADINA – Xuất mô hình động phi tuyến

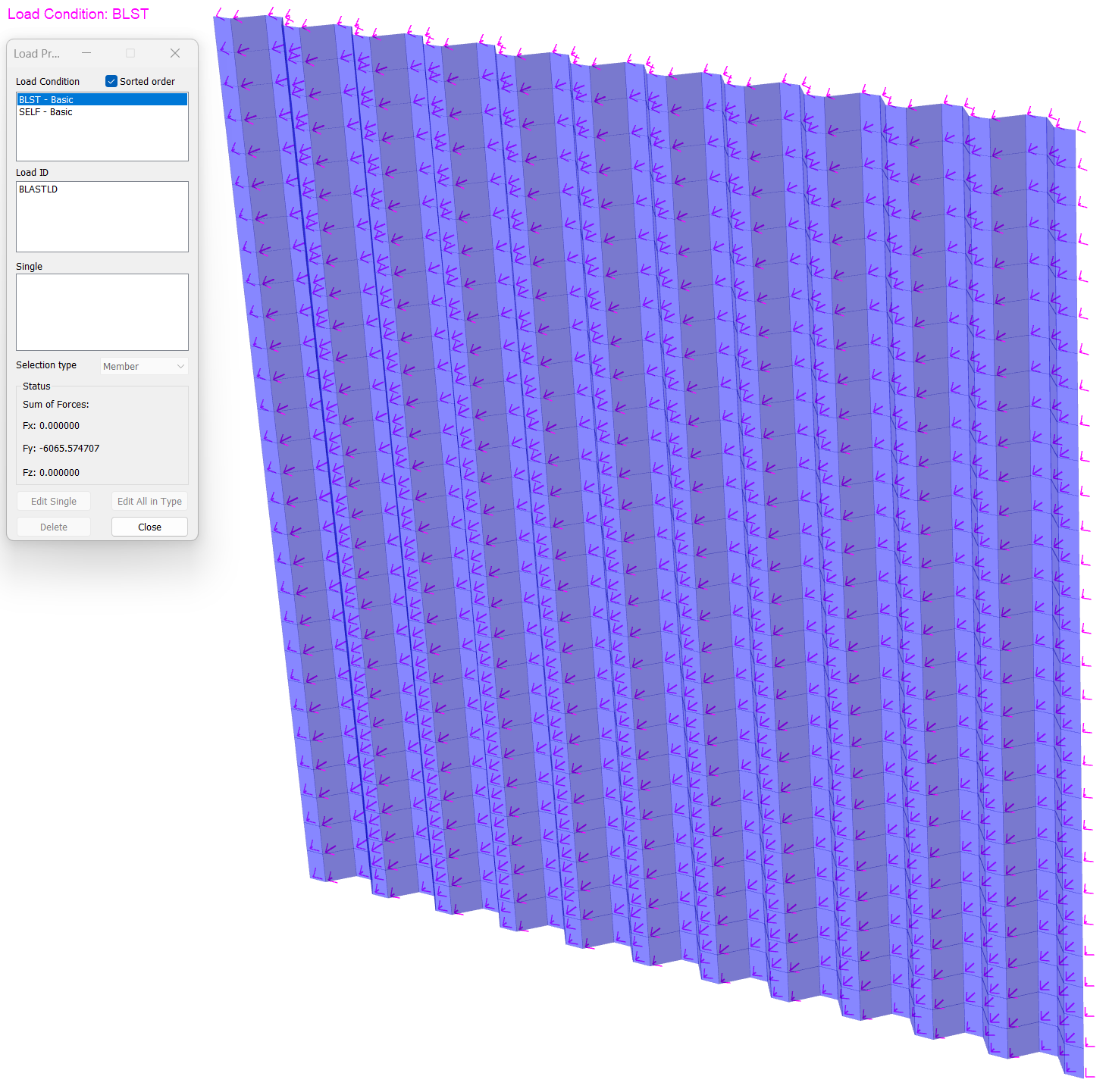

    Công cụ SACS-ADINA Interop giờ đây cho phép bạn xuất các mô hình SACS cùng với các đặc tính dynamic mass và dynamic force time.

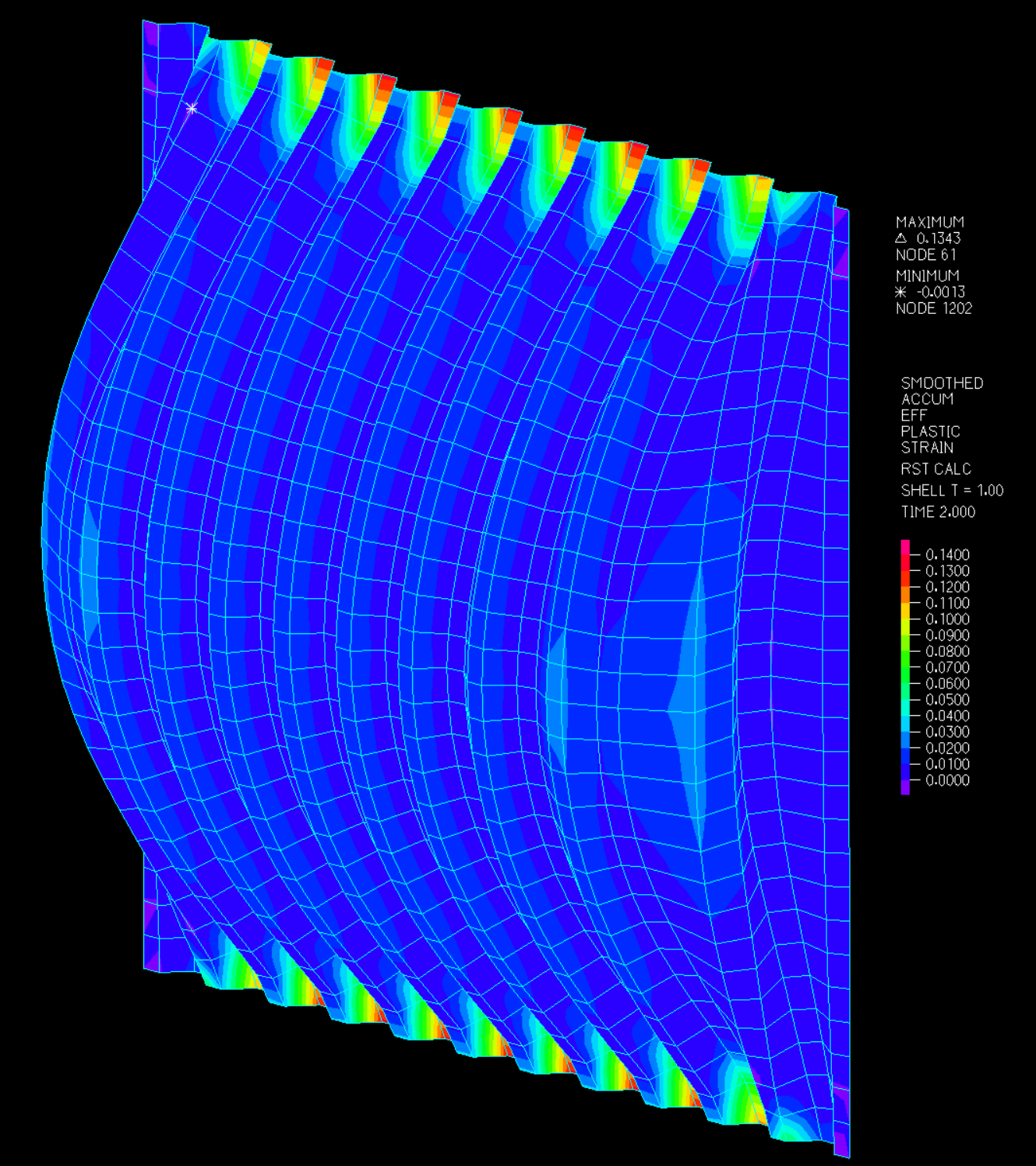

    ADINA là phần mềm phân tích phần tử hữu hạn động phi tuyến tổng quát của Bentley, chuyên dùng cho các phân tích nâng cao và giúp thực hiện các phân tích động phi tuyến chuyên sâu cho các kết cấu ngoài khơi. Trước đây, tính năng này chỉ giới hạn ở việc xuất dữ liệu mô hình SACS cho phân tích tĩnh phi tuyến với một số tùy chọn chuyển đổi mô hình.

    Bản cập nhật này bổ sung khả năng xuất các đặc tính khối lượng động từ một tệp đầu vào Dynpac và các gia tốc cưỡng bức nền (base driven accelerations) hoặc chuỗi force time từ một tệp đầu vào Dynamic Response.

    Tính năng xuất dữ liệu mô hình tĩnh tuyến tính vẫn có thể truy cập dưới dạng lệnh trong Precede. Tuy nhiên, để xuất mô hình động phi tuyến, bạn cần một tệp đầu vào SACS ADINA Interop Input bổ sung và một tệp chạy phân tích SACS ADINA Interop Analysis, có thể truy cập trong Analysis Generator dưới loại phân tích Utilities. Thông tin chi tiết hơn về công cụ SACS ADINA Interop có thể được tìm thấy trong tài liệu Utilities manual.

    5.    Dịch vụ đám mây SACS (Chương trình truy cập sớm)

    Thực hiện khả năng phân tích tuabin gió song song cực lớn thông qua Dịch vụ Đám mây SACS. Nền tảng Bentley Cloud Services đã được nâng cấp toàn diện với hiệu suất, độ tin cậy và khả năng báo cáo được cải thiện đáng kể.

    Chương trình truy cập sớm này cho phép bất kỳ ai thực hiện các phân tích tuabin gió bằng SACS (gồm phân tích sức bền Uncoupled Strength, phân tích mỏi Uncoupled Fatigue, và phân tích siêu phần tử động - Dynamic Superelement) có thể thực hiện hàng trăm phân tích đồng thời trên nền tảng đám mây. Điều này mang lại hiệu suất vượt trội đáng kể so với việc sử dụng phần cứng máy tính để bàn truyền thống. Dịch vụ này hiện đã được mở rộng cho tất cả người dùng.

    6.    OpenWindPower – Fixed Foundation đã được đổi tên thành SACS Wind Turbine.

    SACS Wind Turbine về chức năng hoàn toàn giống với OpenWindPower – Fixed Foundation; không có thay đổi nào về giấy phép ngoại trừ việc đổi tên.

    Bạn có thể tìm hiểu thêm chi tiết về bản cập nhật này tại trang hỗ trợ của Bentley Systems: SACS 2025 (25.00.00) Release Notes.
