Adapt ABI - Phần mềm Phân tích cầu, dự ứng lực

ADAPT-ABI 2019

ADAPT-ABI 2019 là một chương trình dành cho mục đích đặc biệt được phát triển để thiết kế và phân tích các cây cầu bê tông dự ứng lực được xây dựng theo phân khúc hoặc theo quy ước. Nó cung cấp thông tin cho hình học và kiểm soát căng thẳng trong quá trình xây dựng, cũng như các giá trị thiết kế cho tải dịch vụ. ADAPT-ABI đã phục vụ các kỹ sư thiết kế cầu trên toàn thế giới trong hơn hai mươi năm và đã cung cấp nền tảng để phân tích nhiều cây cầu đáng chú ý.

Với giao diện mô hình 3D và khả năng sắp xếp trình tự xây dựng 4D trực quan, ADAPT-ABI thế hệ tiếp theo này mang đến sự dễ dàng và tốc độ mô hình vô song.

Được đóng gói với đầy đủ các khả năng mô hình hóa và phân tích mạnh mẽ. ADAPT-ABI là một kỹ sư cầu sử dụng để đánh giá nhanh các tùy chọn thiết kế. Dự án của bạn sẽ được rút ngắn thời gian sớm nhất.

Thông tin sản phẩm

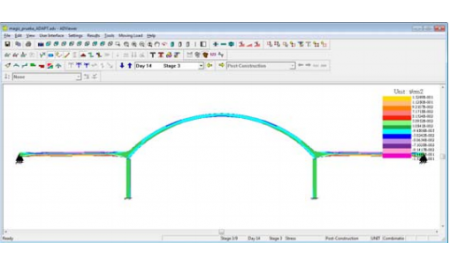

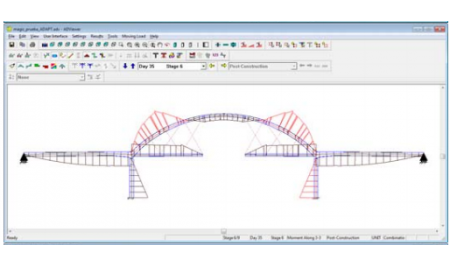

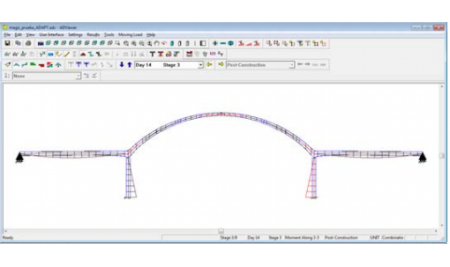

ADAPT-ABI là một chương trình phần tử hữu hạn chung, thực hiện phân tích phụ thuộc thời gian 4D của cầu và khung bê tông trong và sau giai đoạn xây dựng. ABI có thể nghiên cứu ảnh hưởng của bê tông mới được đặt, leo, co ngót và thư giãn trong ứng suất trước theo thời gian, lão hóa của bê tông và sự thay đổi nhiệt độ. Giao diện đồ họa tuyệt vời của nó có thể hiển thị các khoảnh khắc, kéo, ứng suất và biến dạng cho các giai đoạn xây dựng khác nhau. Phần mềm có thể xử lý bê tông không ứng suất, bê tông đúc sẵn, đúc tại chỗ, khung dự ứng lực hoặc dự ứng lực.

Phần mềm dành cho cầu và khung được xây dựng tăng dần; trang bị thêm khung bê tông nơi bê tông mới được thêm vào, thành viên mới được thêm vào hoặc thành viên hiện tại được sửa đổi; và phá hủy (xây dựng ngược) của khung. Các ứng dụng khác bao gồm xây dựng kết hợp và cấu trúc dây văng. Mô-đun cơ bản của phần mềm (ADAPT-ABI Basic) khép kín và hoàn chỉnh. Các mô-đun khác tăng cường khả năng của chương trình cơ bản.

Mô-đun tải di chuyển ADAPT

• Các mô-đun tải di chuyển được phát triển chủ yếu để xây dựng cầu. Sử dụng thư viện phần mềm của xe tải hoặc xe lửa phổ biến nhất hoặc thư viện do người dùng xác định. Chương trình sẽ tự động di chuyển tải dọc theo đường dẫn do người dùng xác định. Chương trình tạo ra một phong bì các hành động cắt để kết hợp với tải khác. Các mô-đun tải di chuyển của ABI là chung và toàn diện. Nó được thiết kế để bao gồm tất cả các điều kiện có thể thấy trước trong thiết kế cầu.

• Máy phát tải di chuyển linh hoạt Hầu như bất kỳ sự sắp xếp của tải di chuyển

• Nhiều đường đi, liên tục hoặc bị gián đoạn

• Nhiều làn đường

• Thư viện tải di chuyển được xác định trước

•    Thư viện AASHTO

•    BS 5400

•    Mã châu Âu và các thư viện khác

•    Đầu máy xe lửa

•    Xe lửa

•    Toa xe đặc biệt

•    Cho phép tải

• Thư viện tải do người dùng xác định

• Mỗi tải có thể có hệ số phân phối và tác động riêng

• Khả năng bỏ qua sự đóng góp bất lợi của tải trọng bánh xe

• Phong bì của khoảnh khắc tối đa với cắt liên quan

• Kết hợp tải trọng di chuyển với trọng lượng bản thân, tải trọng chồng chất và tải trọng khác

• Các đường ảnh hưởng cho độ võng, thời điểm, lực cắt và tải trọng trục

• Hướng dẫn toàn diện và rõ ràng

ADAPT- Mô đun kéo dài

Khi hoàn thành chạy máy tính ADAPT-ABI và không có bất kỳ dữ liệu đầu vào bổ sung nào, mô-đun này sẽ tính toán độ giãn dài của từng gân khi ứng suất và tổn thất ứng suất liên quan. Các tổn thất ứng suất bao gồm các tác động của ma sát và các thông số phụ thuộc thời gian của leo, co rút và thư giãn trong ứng suất trước.

Các mô-đun mở rộng ADAPT-ABI đi kèm với mọi giấy phép:

• ADAPT-Di chuyển tải

• Độ giãn dài

Tính năng chính của ADAPT ABI 2019

• Hiển thị hình học khác nhau và kiểm soát căng thẳng trong quá trình xây dựng

• Dễ dàng giao tiếp với mô hình 3D

• Khả năng bốn chiều độc đáo

• Mô hình không song song với tốc độ cao và chính xác

• Thiết kế và sản xuất đánh giá thiết kế

• Giảm thời gian tối đa Giao hàng dự án

Yêu cầu hệ thống

• HĐH: Windows 7 / 8.x / 10 64 bit

• Tối thiểu 4GB RAM

• Dung lượng ổ cứng trống 1 GB
