BIMcollab

1. BIMcollab ZOOM: Công cụ kiểm tra và xác thực mô hình

BIMcollab Zoom là một ứng dụng mạnh mẽ trên máy tính để bàn, tập trung vào việc xem, phân tích và xác thực chất lượng của các mô hình BIM.

Các tính năng chính:

-    Kết hợp và xem mô hình (Model Federation & Viewing)

+    Kết hợp nhiều mô hình: Dễ dàng mở và kết hợp các tệp từ nhiều bộ môn khác nhau vào một mô hình tổng hợp duy nhất.

+    Hiệu suất cao: Xử lý các mô hình lớn và phức tạp một cách mượt mà.

+    Xem mô hình 3D trực quan: Cung cấp các công cụ điều hướng dễ sử dụng (xoay, thu phóng, đi bộ), cắt mặt phẳng 3D (sectioning) để khám phá bên trong mô hình.

-    Phát hiện va chạm (Clash Detection)

+    Tự động tìm va chạm: Thiết lập các quy tắc để tự động tìm kiếm các xung đột hình học giữa các đối tượng trong mô hình (ví dụ: đường ống đi xuyên qua dầm).

+    Quản lý kết quả va chạm: Nhóm và sắp xếp các va chạm tìm thấy một cách thông minh, giúp người dùng dễ dàng xem xét và đưa ra quyết định.

+    Tích hợp quản lý vấn đề: Khi một va chạm được xác nhận là một vấn đề, người dùng có thể tạo một "issue" và đồng bộ trực tiếp lên BIMcollab Nexus.

-    Xác thực dữ liệu (Data Validation)

+    Smart Views: Tự động tô màu các đối tượng dựa trên thuộc tính của chúng. Ví dụ: tô màu tất cả các bức tường có khả năng chống cháy dưới 60 phút để kiểm tra trực quan.

+    Kiểm tra theo IDS (Information Delivery Specification): Xác thực xem các mô hình có tuân thủ các yêu cầu thông tin đã được định sẵn hay không. Zoom sẽ tự động kiểm tra xem các đối tượng có chứa đúng thuộc tính và giá trị được yêu cầu hay không.

-    Trích xuất thông tin (Information Takeoff):

+    Lists: Dễ dàng tạo các bảng danh sách và trích xuất dữ liệu từ mô hình (ví dụ: liệt kê tất cả các cửa sổ trên tầng 3 và diện tích của chúng) để xuất ra file Excel.

-    Hỗ trợ định dạng: BIMcollab Zoom tập trung mạnh vào các tiêu chuẩn mở (OpenBIM) để đảm bảo khả năng tương tác:

+    Mô hình BIM: IFC 4

+    Đám mây điểm (Point Clouds): .E57, .XYZ, .TXT, .PTS (dùng để so sánh mô hình thiết kế với điều kiện hiện trạng).

+    Giao tiếp: BCF (BIM Collaboration Format) để trao đổi các vấn đề với các phần mềm khác.

2. BIMcollab NEXUS: Nền tảng hợp tác và quản lý vấn đề

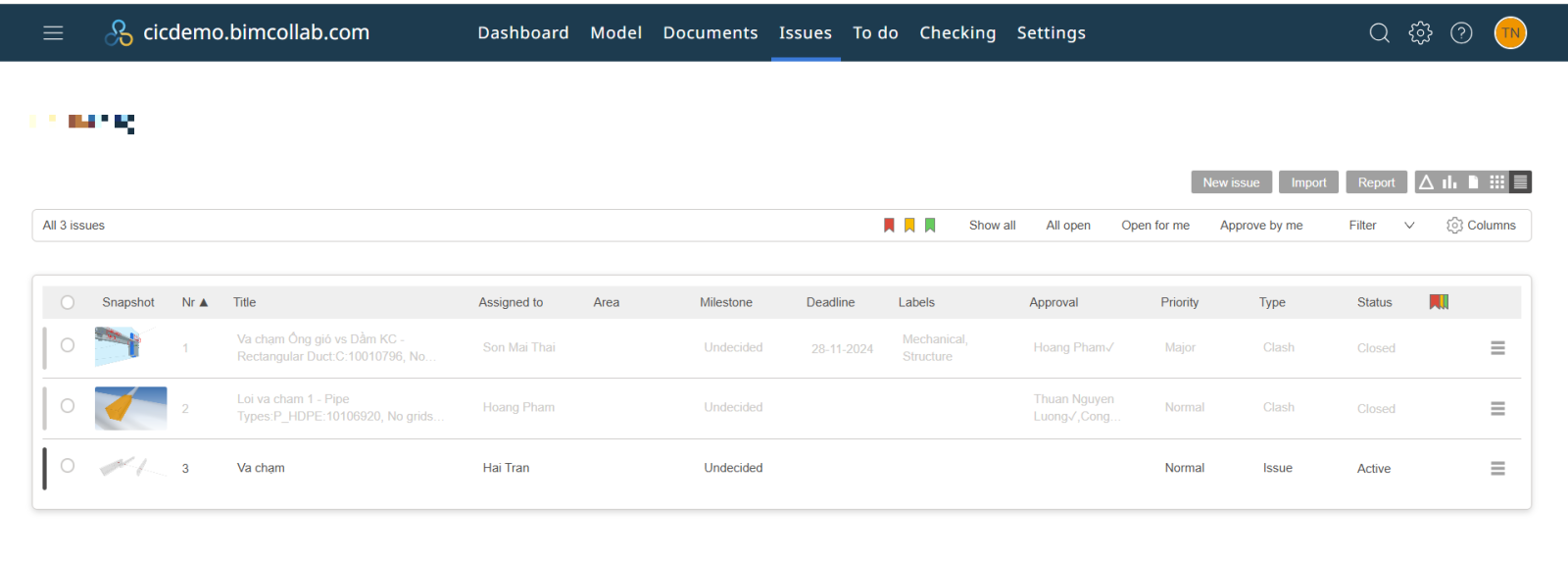

Giao diện BIMCollab NEXUS

BIMcollab NEXUS là một nền tảng dựa trên đám mây, đóng vai trò là trung tâm giao tiếp và quản lý các vấn đề (issues) trong dự án BIM.

Các tính năng chính:

-    Quản lý vấn đề tập trung (Centralized Issue Management):

+    Nguồn thông tin duy nhất: Tất cả các vấn đề từ lúc phát hiện, giao việc, thảo luận cho đến khi giải quyết đều được quản lý tại một nơi duy nhất.

+    Luồng công việc rõ ràng: Mỗi vấn đề đều có người chịu trách nhiệm, loại vấn đề, mức độ ưu tiên và thời hạn, tạo ra một quy trình làm việc minh bạch.

-    Tích hợp liền mạch với các phần mềm BIM:

+    BCF Managers: Cung cấp các trình cắm (plugin) cho hầu hết các phần mềm BIM phổ biến.

+    Đồng bộ hóa hai chiều: Người dùng có thể xem, tạo và chỉnh sửa các vấn đề của Nexus ngay bên trong phần mềm thiết kế của họ. Khi họ nhấp vào một vấn đề, mô hình sẽ tự động phóng to đến đúng vị trí, tiết kiệm thời gian tìm kiếm.

-    Giao tiếp và báo cáo hiệu quả:

+    Thông báo tự động: Tự động gửi email thông báo cho các thành viên liên quan khi có cập nhật về vấn đề.

+    Báo cáo và Dashboard: Cung cấp các biểu đồ và báo cáo trực quan, giúp các nhà quản lý BIM và quản lý dự án dễ dàng theo dõi tiến độ, hiệu suất của đội nhóm và tình trạng của dự án.

-    Hỗ trợ định dạng và tích hợp:

+    BCF (BIM Collaboration Format) là định dạng trung tâm để quản lý và trao đổi vấn đề.

+    Nhập/Xuất vấn đề: Có thể nhập và xuất danh sách vấn đề qua các tệp .BCF và .CSV.

+    Tích hợp phần mềm (thông qua BCF Manager): Hỗ trợ gần như tất cả các phần mềm BIM phổ biến, bao gồm Revit, Archicad, Navisworks, Tekla Structures, Solibri, Civil 3D, AutoCAD và nhiều phần mềm khác. Điều này cho phép Nexus làm việc gián tiếp với các định dạng gốc như .RVT, .PLN, .NWD...

3. BIMcollab Twin: Nền tảng quản lý tài liệu và bản sao số

BIMcollab Twin là một Môi trường dữ liệu chung (CDE) tập trung vào mô hình, được thiết kế để quản lý tài liệu và tạo ra một "Bản sao số" (Digital Twin) cho công trình.

Các tính năng chính:

-    Quản lý tài liệu thông minh (Smart Document Management):

+    Lưu trữ tập trung và an toàn: Là nơi lưu trữ duy nhất và an toàn cho tất cả các tài liệu của dự án.

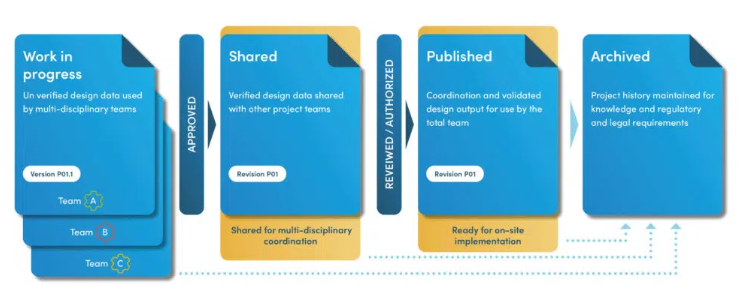

+    Quản lý phiên bản: Tự động theo dõi và quản lý các phiên bản của tài liệu, đảm bảo mọi người luôn làm việc với phiên bản mới nhất.

+    Liên kết tài liệu với mô hình: Cho phép người dùng liên kết trực tiếp các tài liệu (ví dụ: PDF hướng dẫn lắp đặt) với các đối tượng cụ thể trong mô hình BIM.

-    Bản sao số (Digital Twin):

+    Nguồn thông tin duy nhất cho vòng đời dự án: Tập hợp và kết nối tất cả dữ liệu từ giai đoạn thiết kế, thi công và bàn giao để tạo ra một bản sao số hoàn chỉnh của tài sản.

+    Phục vụ giai đoạn vận hành: Dữ liệu trong Twin có thể được sử dụng để quản lý tài sản, lên kế hoạch bảo trì, và theo dõi hoạt động của công trình sau khi đã đi vào sử dụng.

-    Trình duyệt web

+    Truy cập mọi lúc, mọi nơi: Cho phép xem các mô hình 3D và bản vẽ 2D lớn trực tiếp trên trình duyệt web mà không cần cài đặt phần mềm chuyên dụng.

-    Hỗ trợ định dạng: Là một Môi trường Dữ liệu chung, Twin được xây dựng để xử lý đa dạng các loại tệp của dự án:

+    Tải lên: Hỗ trợ mọi loại tệp để lưu trữ.

+    Xem trực tiếp trên trình duyệt:

+    Mô hình 3D: IFC

+    Bản vẽ 2D: DWG, PDF

+    Hình ảnh: JPG, PNG

+    Tích hợp: Có thể kết nối và hiển thị các mô hình từ các nền tảng khác như Autodesk Docs.
