CHCNAV H3 - Thiết bị quan trắc và cảnh báo sạt trượt H3

1. Nguyên Lý Hoạt Động Của Thiết Bị H3

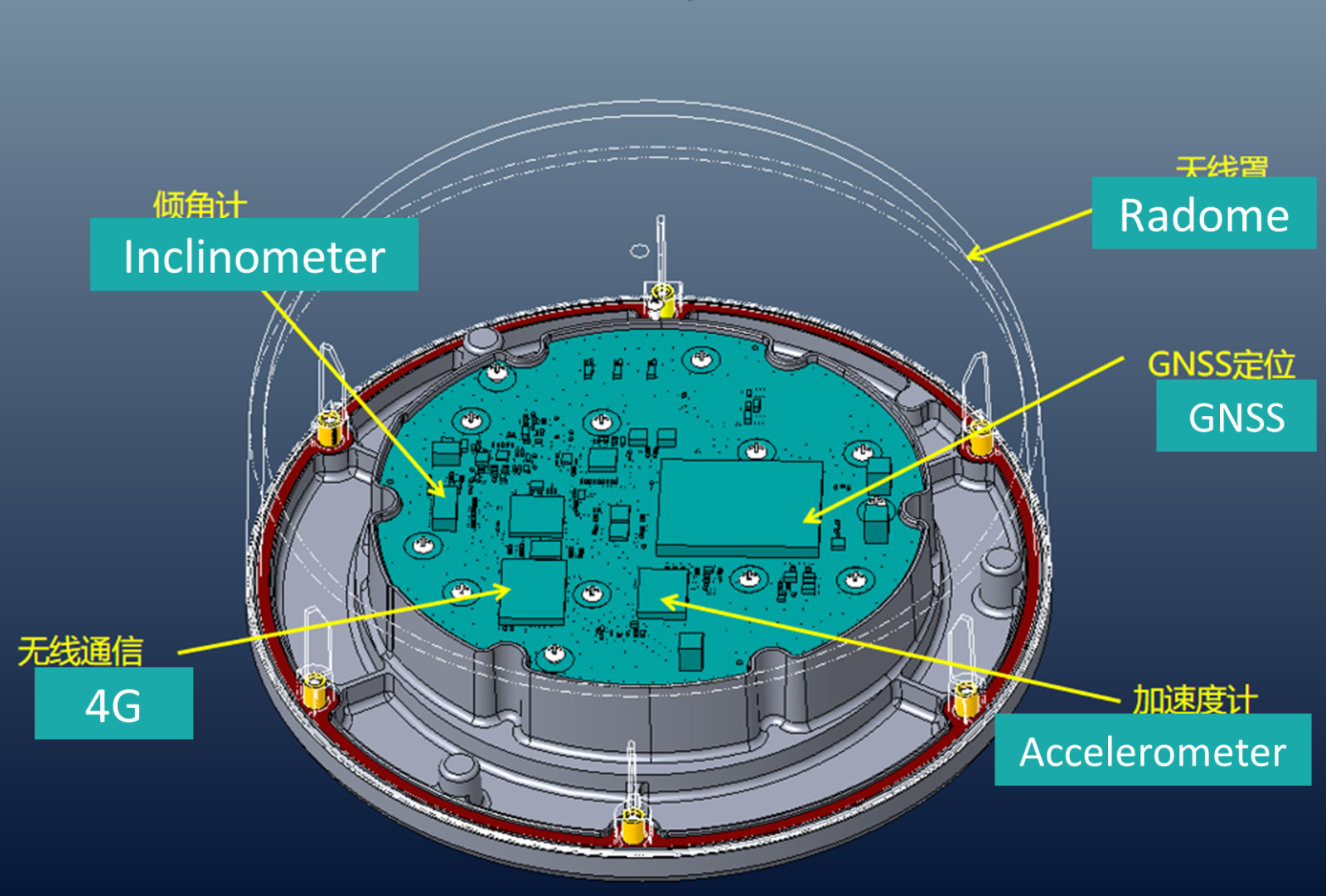

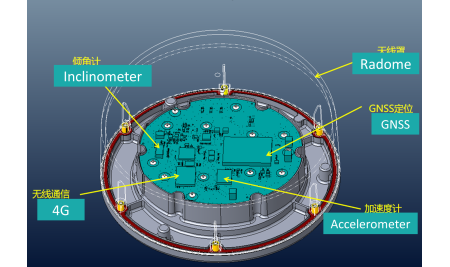

Thiết bị CHCNAV H3 là trạm thu nhận dữ liệu đa thông số tích hợp (All-in-one GNSS Receiver) thiết kế chuyên dụng cho các kịch bản quan trắc hiện trường. Nguyên lý hoạt động của H3 dựa trên sự kết hợp giữa định vị vệ tinh độ chính xác cao và cảm biến gia tốc/độ nghiêng siêu nhạy.

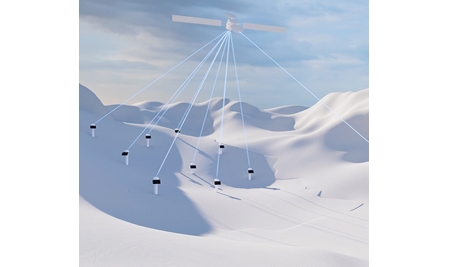

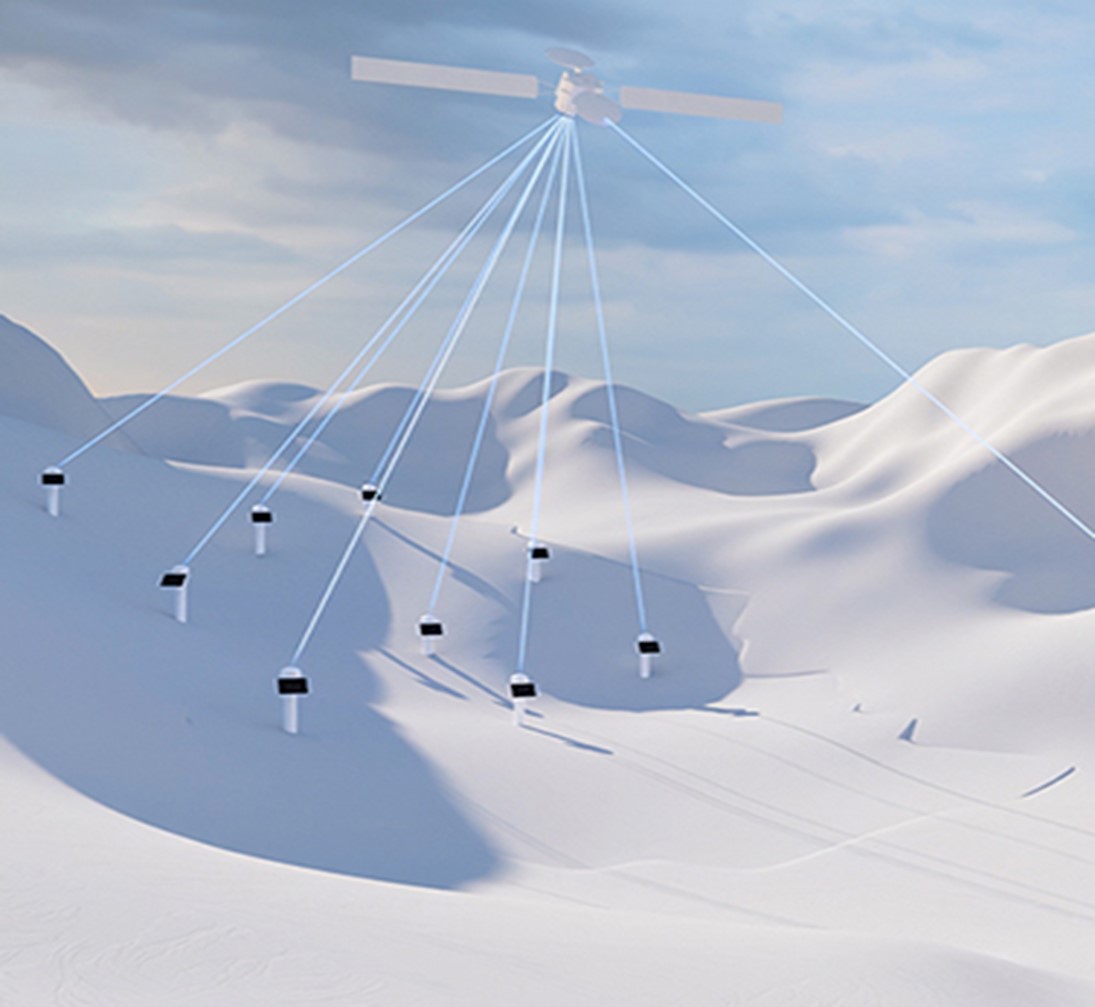

Cơ chế thu thập và xử lý tín hiệu vệ tinh (GNSS)

• Thu nhận đa hệ vệ tinh: H3 được trang bị công nghệ iSTAR thế hệ mới với khả năng theo dõi đồng thời 1408 kênh. Thiết bị thu nhận tín hiệu từ toàn bộ các hệ vệ tinh toàn cầu bao gồm GPS, GLONASS, BeiDou (BDS), Galileo và QZSS. Điều này đảm bảo trạm quan trắc duy trì số lượng vệ tinh bắt được tối đa ngay cả trong điều kiện lòng mỏ sâu hoặc bị che khuất một phần.

Cơ chế cảnh báo thông minh bằng cảm biến MEMS

• H3 tích hợp sẵn cảm biến MEMS 3 trục đo góc nghiêng và gia tốc

• Trong điều kiện bờ dốc mỏ ổn định, thiết bị hoạt động ở chế độ tiết kiệm năng lượng với tần suất đẩy dữ liệu tĩnh mặc định là 3600 giây/lần (1 tiếng).

• Cơ chế tự động (Variable Frequency Control): Cảm biến MEMS liên tục quét trạng thái vật lý của bờ vách với tần suất lấy mẫu mặc định 60 giây/lần. Nếu bờ dốc xuất hiện bất kỳ sự dịch chuyển góc nghiêng hoặc gia tốc đột ngột nào vượt ngưỡng thiết lập, thiết bị sẽ ngay lập tức kích hoạt chế độ truyền dữ liệu khẩn cấp. Dữ liệu thô và độ nghiêng sẽ được đẩy lập tức lên máy chủ để giải toán, giúp hệ thống phát hiện sạt lở ngay trong chu kỳ tính toán tĩnh mà không cần chờ hết chu kỳ 1 tiếng thông thường.

2. Các Tính Năng Chính

Mỏ than lộ thiên có các đặc thù cực kỳ khắc nghiệt: Địa hình thay đổi liên tục do xúc bốc, nổ mìn thường xuyên gây rung động mạnh, bụi than dày đặc và không có nguồn điện lưới trực tiếp. Hệ thống CHCNAV H3 được thiết kế để giải quyết triệt để các thách thức này:

• Giám sát chuyển vị kép: Kết hợp đồng thời hai chế độ giải toán:

  • Chế độ tĩnh xử lý hậu kỳ (POST): Đạt độ chính xác cấp milimet (3 mm Ngang / 5 mm Dọc) , chuyên dùng để phát hiện các chuyển động trượt tiến triển chậm, tích lũy theo tháng/năm trên các tầng khai thác hoặc bãi thải lớn.

  • Chế độ động thời gian thực (RTK): Đạt độ chính xác 8 mm Ngang / 15 mm Dọc , cung cấp cập nhật vị trí tức thời 24/7 để phát hiện các chuyển động trượt, sụp nhanh đột ngột.

• Tích hợp cảm biến kép (GNSS + MEMS): Sự kết hợp này mang lại khả năng đo đạc đa thông số (vừa đo được độ dịch chuyển tọa độ 3D bằng GPS, vừa đo được độ nghiêng vách dốc bằng MEMS). Khả năng này giúp đánh giá toàn diện cơ chế sạt trượt bờ mỏ (trượt phẳng, trượt xoay, đổ lở vách).

• Chống chịu va đập: Thiết bị có vỏ bọc đạt tiêu chuẩn bảo vệ IP67 chống bụi than mịn và nước mưa xâm nhập hoàn toàn. Dải nhiệt độ vận hành rộng từ  -40 0C đến 65 0C cùng khả năng chịu va đập khi rơi từ độ cao 1m xuống bề mặt cứng đảm bảo hệ thống hoạt động ổn định bất chấp nổ mìn lớn và thời tiết khắc nghiệt.

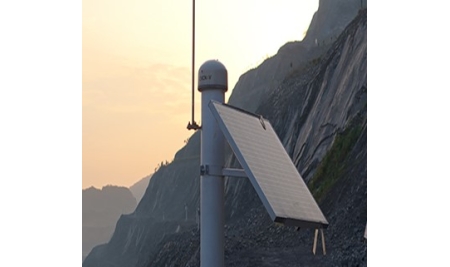

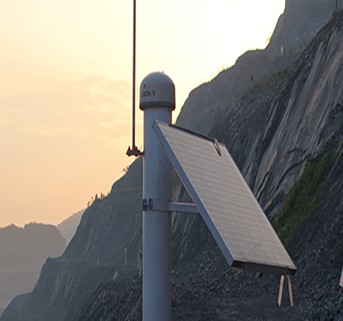

• Cấp nguồn độc lập bằng năng lượng mặt trời siêu tiết kiệm: Công suất tiêu thụ của H3 cực thấp (dưới 1.8W khi theo dõi toàn bộ các hệ vệ tinh). Hệ thống chỉ cần trang bị tấm pin mặt trời công suất nhỏ 50W đi kèm bình ắc-quy 65Ah là đủ để duy trì hoạt động liên tục trong ít nhất 15 ngày liên tiếp hoàn toàn không có ánh nắng mặt trời (đặc biệt hữu ích vào mùa mưa bão dài ngày tại Việt Nam).

• Truyền dẫn không dây All-in-one: Nhờ tích hợp sẵn modem mạng di động 4G bên trong bo mạch , thiết bị chỉ cần lắp thẻ Nano SIM là tự động truyền dữ liệu thẳng lên Cloud. Điều này loại bỏ hoàn toàn việc phải đi dây cáp tín hiệu dọc theo các tầng mỏ vốn rất dễ bị đứt do xe tải chạy qua hoặc đá lở.

3. Tính Năng Và Thông Số Kỹ Thuật Của 2 Phần Mềm Hệ Thống

Hệ thống quản lý dữ liệu CHCNAV được chia làm 2 lớp phần mềm chuyên biệt: HC-Monitor (Phần mềm xử lý số liệu địa kỹ thuật và giải toán tọa độ) và HC-MAS (Nền tảng trực quan hóa 3D và cảnh báo sớm tập trung đám mây).

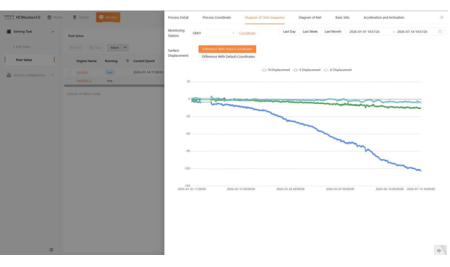

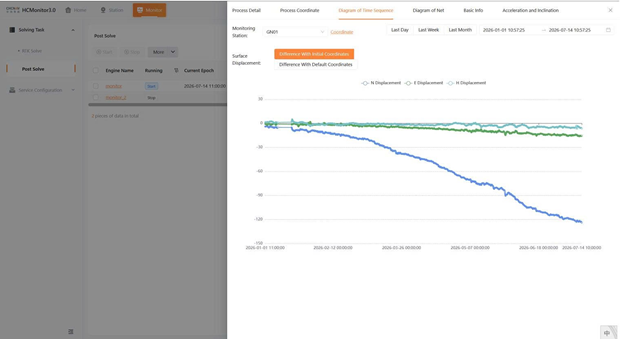

3.1 Phần mềm xử lý số liệu: HCMonitor

HCMonitor là phần mềm chạy trên nền tảng máy chủ trung tâm để thu nhận, phân tích dữ liệu thô từ các trạm H3 và thực hiện các thuật toán giải toán trắc địa phức tạp.

Các tính năng chính của HCMonitor

• Giải toán Baseline kép (POST & RTK): Tự động giải toán cạnh và bình sai lưới tự động đối với dữ liệu tĩnh để đạt độ chính xác milimet , đồng thời tính toán động thời gian thực RTK hiển thị chi tiết trạng thái định vị.

• Quản lý vòng đời trạm quan trắc (Life-cycle Management): Hỗ trợ thiết lập hệ thống mốc tham chiếu, chỉnh sửa, dừng/phát trạm quan trắc, cấu hình khoảng thời gian lấy mẫu và nhập/xuất dữ liệu.

• Tích hợp dữ liệu cảm biến MEMS: Hiển thị trực quan dữ liệu độ nghiêng 3D và gia tốc từ cảm biến MEMS của H3 để theo dõi các chuyển vị siêu nhỏ.

• Quản lý lưu trữ dữ liệu linh hoạt: Hỗ trợ lưu trữ dữ liệu thô định dạng chuẩn quốc tế RINEX v3.02, v3.04. Cho phép lưu kết quả giải toán vào hệ quản trị cơ sở dữ liệu, xuất file CSV hoặc đẩy trực tiếp dữ liệu tới nền tảng bên thứ ba qua các API cấu hình sẵn.

• Quản trị và phân quyền hệ thống: Quản lý phân quyền người dùng nhiều cấp độ, lưu nhật ký vận hành chi tiết. Hệ thống tích hợp công cụ kiểm định chất lượng trực tuyến thông qua các chỉ số RMS và RATIO.

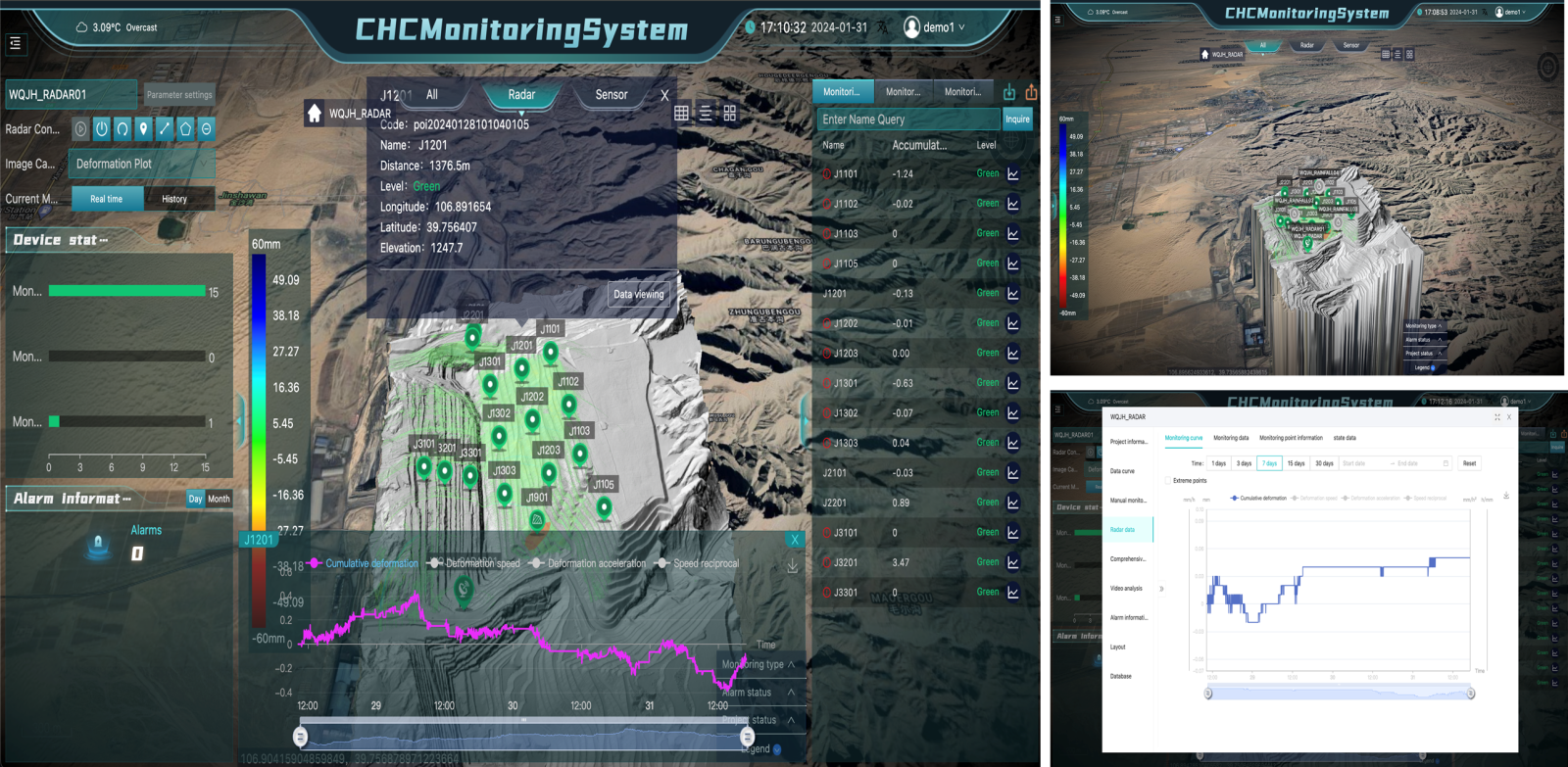

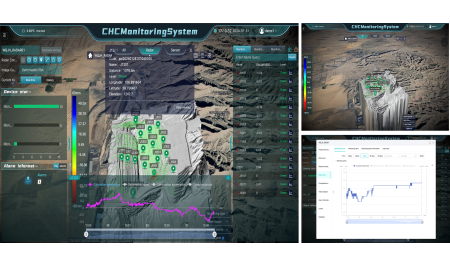

3.2 Nền tảng quản lý và cảnh báo sớm đám mây: HC-MAS (MAS)

HC-MAS là nền tảng máy chủ đồ họa đám mây cao cấp giúp trực quan hóa toàn bộ dữ liệu hiện trường và đóng vai trò là trung tâm ra quyết định cảnh báo.

Các tính năng chính của HC-MAS (MAS)

• Trực quan hóa dữ liệu 3D hợp nhất: Khả năng dựng mô hình mỏ thực tế bằng cách tích hợp và hiển thị đồng thời nhiều nguồn dữ liệu trên một màn hình: Mô hình số độ cao (DEM), Bản đồ GIS, Ảnh vệ tinh và Mô hình 3D quét bằng máy bay không người lái (3D Oblique Photography).

• Hệ thống cảnh báo chủ động 4 cấp độ: Hỗ trợ cấu hình cảnh báo sạt lở 4 mức tùy biến cho từng mốc đo trượt. Các phương thức thông báo tự động bao gồm: Phát âm thanh hụ còi tại phòng điều hành, gửi tin nhắn SMS, gửi Email hoặc cảnh báo trực tiếp qua giao diện web điều khiển.

• Quản lý đa dự án: Cho phép một tài khoản quản lý cùng lúc nhiều khu vực mỏ khác nhau với sự phân quyền xem dữ liệu nghiêm ngặt.

• Báo cáo tự động thông minh: Tự động tạo và phân phối báo cáo định kỳ theo các tần suất và biểu mẫu thiết lập sẵn, gửi trực tiếp tới email của các bên liên quan.

• Truy cập đa nền tảng linh hoạt: Hỗ trợ truy cập và giám sát mỏ mọi lúc mọi nơi thông qua giao diện Web, Ứng dụng di động (Mobile App) và giao diện Web H5 di động.
