OpenFlows™ Water- Mô phỏng và quản lí hệ thống cấp nước

QUY HOẠCH, THIẾT KẾ VÀ TỐI ƯU HÓA HỆ THỐNG PHÂN PHỐI NƯỚC NHANH CHÓNG VÀ DỄ DÀNG

Phần mềm OpenFlows Water là một ứng dụng mô hình thủy lực thân thiện với người dùng được hàng ngàn kỹ sư tin tưởng để hiểu rõ hệ thống phân phối nước và đưa ra các quyết định tốt hơn. Ứng dụng này hỗ trợ trong việc quy hoạch, thiết kế và xây dựng các hệ thống nước bền vững, cũng như giải quyết các thách thức hàng ngày trong việc vận hành và bảo trì.

OpenFlows cung cấp các giải pháp phân tích thủy lực đáng tin cậy, linh hoạt và dễ triển khai, bao gồm các khả năng tối ưu hóa được hỗ trợ bởi trí tuệ nhân tạo để bạn có thể thiết kế hoặc cải tạo đường ống hiệu quả, hiệu chỉnh mạng lưới, xác định vị trí rò rỉ và tối ưu hóa việcsử dụng năng lượng bơm. Người dùng OpenFlows được hưởng lợi từ sự hỗ trợ, các nguồn dữ liệu học tập và các dịch vụ vượt trội của chúng tôi.

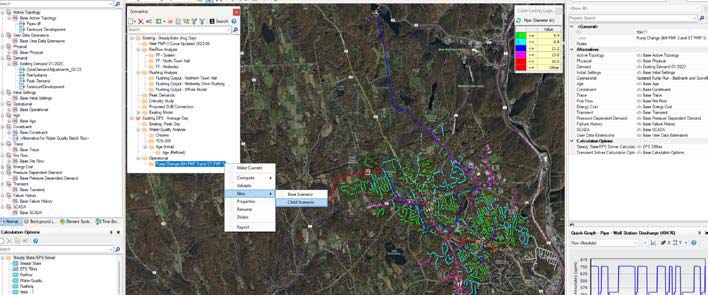

QUẢN LÝ KỊCH BẢN

Thực hiện nhiềukịch bản mô hình thủy lực sử dụng các tập dữ liệu khác nhau để mô phỏng hệ thống trong nhiều điều kiện giả định, bao gồm các nhu cầu dùng nước khác nhau, các mốc thời gian quy hoạch tổng thể, chiến lược vận hành, hoặc các thiết kế khả thi. Trong quá trình lập quy hoạch tổng thể, bạn có thể dễ dàng thiết lập các lần chạy mô hình chỉ bao gồm những thành phần chỉ định hoạt động trong thời gian được chọn.

MÔ PHỎNG VÀ PHÂN TÍCH BIẾN ĐỘNG

Biến động áp lực (nước va) có thể gây thiệt hại nghiêm trọng cho đường ống và thiết bị, đe dọa an toàn của người vận hành, đưa các chất gây ô nhiễm nguy hiểm vào hệ thống và làm gián đoạn dịch vụ cho khách hàng.

MÔ HÌNH THUỶ LỰC TƯƠNG THÍCH

Có khả năng tương tácvới nhiều định dạng và nguồn dữ liệu khác nhau, OpenFlows cho phép bạn xây dựng mô hình thuỷ lực một cách hiệu quả bằng cách đồng bộ hoá nhanh dữ liệu từ các định dạng chuẩn, chẳng hạn như các tệp GISvà CAD, cơ sở dữ liệu và bảng tính. Nhập và xuất các tệp mô hình theo định dạng tệp EPANET. Giảm thiểu sự gián đoạn hệ thống bằng cách mô hình hóa thực tế cácđiều kiện của hệthống hiện trạng, sử dụng dữ liệu thời gian thực từ SCADA hoặc các nguồn dữ liệu khác.

Xác định, quản lý và giảm thiểu rủi ro liên quan đến biến động áp lực để ngăn ngừa sự cố thảm khốc đến hệ thống cấp nước

HIỆU CHỈNH MÔ HÌNH

Đảm bảo mô hình của bạn được hiệu chỉnh và chính xác trong mọi điều kiện bao gồm những ngày cao điểm, hỏng hóc thiết bị, chữa cháy, hoặc nhu cầu dùng nước trong tương lai bằng cách loại bỏ các sai lệch giữa mô hình và dữ liệu thực tế. Áp dụng hiệu chỉnh tự động dựa trên trí tuệ nhân tạo bằng cáchsử dụng công cụ Darwin®Calibrator để nhanh chóng xác định các giả thuyết hiệu chỉnh hoặc rò rỉ hợp lý nhất, phù hợp nhất với các lưu lượng và áp lực đo được tại thực tế.

TỐI ƯU HOÁ THIẾT KẾ

Công cụ Darwin Designer có thể tự động tìm các thiết kế tối ưu nhất cho hệ thống, dựa trên áp lực hoặc chi phí thấp nhất và các chiến lược cải tạo hệ thống dựa trên ngân sách hiện có, chi phí xây dựng, và các yêu cầu về áp lực và vận tốc.Thiết kế đa mục tiêu, có thể đồng thời xem xét về cả lợi ích lẫn chi phí.

PHÂN TÍCH VÀ TỐI ƯU HOÁ NĂNG LƯỢNG

Với công cụ Darwin Scheduler, bạn có thể tự động xác định các chiến lược vận hành nhằm tiết kiệm năng lượng nhất cho các máy bơm có tốc độ cố định và biến tần nhằm giảm thiểu mức tiêu thụ năng lượng hoặc chi phí năng lượng dựa trên áp suất, tốcđộ, tần suất khởi động bơm và yêu cầu về mực nước trong bể. Thêm thông tin về chi phí năng lượng và các hệ số phát thải carbonđể tính toán chi phí năng lượng và lượng phát thải carbon. Đánh giá nhiều kịch bản để nhận biết sự thay đổi theo các mùa hoặc các thay đổi về vận hành khác, tích hợp các hệ thống chi phí năng lượng phức tạp và đa dạng, chẳng hạn như chiếu sáng trạm bơm và hệ thống điều hoà không khí (HVAC).

CẤU HÌNH HỆ THỐNG YÊU CẦU

TỐI THIỂU: Windows 10, 11, and Server, 8GB RAM. OpenFlows Water chạy không hạn chếnền tảng như một ứng dụng độc lập và cũng có thể chạy trên nền phần mềm ArcGIS,ArcGIS Pro,Microstation®, and AutoCAD.

KHUYẾN NGHỊ: 16GB RAM

TÍNH NĂNG NỔI BẬT CỦA PHẦN MỀM

OpenFlows Water bao gồm các tính năng của WaterGEMS®, WaterCAD® và HAMMER. Phần mềm được cấp theo bốn cấp độ tiện lợi. Xem danh sách so sánh để quyết định cấp độ phù hợp nhất với dự án và
nhu cầu phân tích của bạn.

KHẢ NĂNG TƯƠNG THÍCH VÀ CHỈNH SỬA ĐỒ HOẠ

• Chạy độc lập và trên nền:

- ArcGIS, ArcGIS Pro (yêu cầu giấy phép Esri)

- AutoCAD (yêu cầu giấy phép AutoCAD)

• MicroStation

•  Trình chỉnh sửa điều khiển ở dạng bảng

•  Biến đổi, chia tách và kết nối các phần tử mô hình

•  Mô phỏng với tỷ lệ thực, dạng sơ đồ và kết hợp

•  Hỗ trợ nhiều lớp nền và bản đồ Bing

MODEL BUILDING AND DATA CONNECTION

• Kết nối DGN, DXF, bảng tính, cơ sở dữ liệu, Oracle Spatial, và ODBC
• Kết nối ArcGIS Online, shapefile, geodatabase, Geometric Network,* và SDE* (khi chạy trong ArcGIS Pro)*
• Thuộc tính GIS-ID để liên kết các bản ghi trong nguồn dữ liệu/GIS với các phần tử trong mô hình
• Gói tín hiệu SCADAConnect® không giới hạn cho kết nối trực tiếp, đồng hồ đo khách hàng, và đường ống nhánh
•  Phân bổ nhu cầu tự động từ dữ liệu GIS (ví dụ:điểm hoặc đa giác,dân số, sử dụng đất, đồng hồ đo nước)
• Mô hình hóa nhu cầu theo ngày, tuần, tháng và nhu cầu tổng hợp.
• Ước tính lượng nước không được ghi nhận và lượng nước rò rỉ
• Nhu cầu đơn vị dựa trên diện tích, số lượng, lưu lượng xả, và dân số
• Trích xuất độ cao từ DEM, TIN, shapefile, và bản vẽ CAD cũng như bề mặt
• Tự động giản lược hóa mô hình với các đường ống nối tiếp, song song, cắt nhánh, và đa tiêu chí
• Tự động giản lược hóa mô hình và hỗ trợ van ngắt
• Mở rộng dữ liệu người dùng, bao gồm dựa trên công thức
• Đồng bộ hóa vào để cập nhật mô hình, hoặc đồng bộ hóa ra một tệp bên ngoài

KỊCH BẢN VÀ QUẢN LÝ MÔ HÌNH

• Quản lý kịch bản toàn diện không giới hạn
• Thư viện kỹ thuật có thể tùy chỉnh
• Phân tích thống kê
• Tuỳ chỉnh đa dạng đơn vị kĩ thuật
• Quản lý các mô hình con
• Khả năng đánh giá bản vẽ để kiểm tra tính kết nối
• Đánh giá tự động cấu trúc mạng
• Kiểm tra các nút và đoạn ống không được kết nối
• Theo dõi các thay đổi

THỦY LỰC, VẬN HÀNH VÀ CHẤT LƯỢNG NƯỚC

• Mô phỏng trạng thái tĩnh và thời gian kéo dài
• Phân tích nồng độ thành phần và chất lượng nước
• Phân tích sự pha trộn trong bể chứa
• Phân tích thời gian nước lưu trong hệ thống
• Phân tích thất thoát nước
• Phân tích chất lượng nước tổng hợp
• Truy vết nguồn
• Phân tích dòng nước cứu hoả
• Điều khiển hệ thống dựa trên quy tắc hoặc logic
• Bơm biến tần
• System head curves and combination pump curves
• Phân tích NPSH
• Phân tích năng lượng và chi phí năng lượng cho bơm và turbine
• Tính toán phát lượng thải carbon
• Tính toán chi phí vốn
• Thay đổi điều khiển bơm và van bằng dữ liệu SCADA trong lịch sử
• Mô phỏng theo thời gian thực
• Mô phỏng phản ứng khẩn cấp cho các sự cố đường ống, mất điện, hỏa hoạn, và ngừng hoạt động của đường ống
• Phân tích tính quan trọng của đường ống và van
• Mô hình hoá rò rỉ và vòi phun nước
• Nhu cầu dùng nước phụ thuộc vào áp lực
• Mô phỏng xả nước thông thường và một chiều
• Mô phỏng các van điều khiển và van khí
• Mô phỏng bể chứa lấp đầy từ trên
• Xác định và quản lí các vùng áp lực tự động
• Hỗ trợ thiết kế theo khu vực quản lý phân phối nước (DMA)

TỐI ƯU HOÁ

• Xếp hạng mức độ rủi ro của ống (Pipe Renewal Planner)
• Hiệu chỉnh mô hình và phát hiện rò rỉ bằng trí tuệ nhân tạo sử dụng thuật toán di truyền (Darwin Calibrator)
• Tính toán kích thước ống, thiết kế và phục hồi bằng trí tuệ nhân tạo sử dụng thuật toán di truyền (Darwin Designer)
• Tối ưu hóa lịch trình bơm bằng trí tuệ nhân tạo sử dụng thuật toán di truyền (Darwin Scheduler)

MÔ PHỎNG VÀ PHÂN TÍCH BIẾN ĐỘNG

• Tính toán lực của các biến động thủy lực
• Hỗ trợ nhiều kịch bản giả định. Kết quả chi tiết dọc theo toàn bộ chiều dài ống bằng cách sử dụng thuật toán Phương pháp đặc trưng (MOC)
• Thể hiện trực quan bản đồ, trắc dọc, và điểm quá trình
• Hỗ trợ tất cả các yếu tố thủy lực và nhiều nguồn biến động
• Phân tích tác động của các thay đổi nhanh chóng về nhu cầu và/hoặc áp lực. Mô hình hóa thiết bị bảo vệ sóng áp lực. Nhiều phương pháp ma sát biến động được hỗ trợ: ổn định, gần ổn định, không ổn định, hoặc không ổn định (Vitkovsky)
• Tự động kiểm định mạng lưới
• Tính toán tốc độ sóng

THỂ HIỆN KẾT QUẢ

• Bản đồ với mã màu dựa trên thuộc tính, ký hiệu và chú thích
• Biểu đồ động với nhiều tham số và kịch bản
• So sánh kịch bản và phần tử
• Lập bản đồ đường đồng mức
• Báo cáo theo dạng bảng nâng cao với công cụ FlexTables
• Tạo tệp Google Earth (KML)
• Ghi video kết quả hình ảnh động
• Xuất báo cáo có thể tuỳ chỉnh
