OpenRail Designer- Phần mềm thiết kế mạng lưới đường sắt

OpenRail Designer - Phần mềm thiết kế mạng lưới đường sắt

OpenRail Designer do Hãng Bentley phát triển, là phần mềm để:

• Thiết kế và phân tích hành lang đường sắt
• Thiết kế và đặt tín hiệu đường sắt
• Phác thảo hệ thống thoát nước đường ray
• Tự động hóa xuất bản vẽ

OpenRail Designer - Thiết kế ý tưởng và thiết kế chi tiết với mọi quy mô dự án đường sắt

OpenRail Designer là một phần mềm để xử lý nhiều nhiệm vụ phức tạp như thiết kế sân ga/trạm, đường hầm, mô hình hành lang, chuyển hướng và đặt công tắc, điện khí hóa đường dây trên cao, phát triển địa điểm, thiết kế mạng lưới vệ sinh và nước mưa, tiện ích ngầm và tạo báo cáo cắm mốc thi công. Phần mềm OpenRail Designer hỗ trợ nhiều tiêu chuẩn quốc tế, cung cấp cho người dùng sự linh hoạt và khả năng kiểm soát cần thiết để xử lý các tình huống thiết kế thực tế trên các dự án cơ sở hạ tầng đường sắt trên toàn thế giới. Phần mềm này thích ứng với hầu như mọi quy trình thiết kế và bảo trì đường sắt và phù hợp với các dự án đường sắt nhẹ, tàu điện ngầm (trung chuyển), đường sắt hạng nặng, đường sắt cao tốc và tàu đệm từ trường MAG_LEV.

OpenRail Designer - Thiết kế trong bối cảnh

Với phần mềm OpenRail Designer, người dùng dễ dàng sử dụng nhiều loại dữ liệu để hiểu hiệu quả về địa điểm và các điều kiện hạ tầng hiện tại. Sử dụng phép đo ảnh, khảo sát trạm toàn đạc, GPS LiDAR, đám mây điểm, lưới thực tế và nhiều hơn nữa để phân tích và xử lý dữ liệu thực địa nhằm hiểu rõ hơn về điều kiện xây dựng.

OpenRail Designer - Thiết kế nhanh mô hình ý tưởng

Sử dụng khả năng thiết kế ý định để xây dựng các mối liên kết và mối quan hệ giữa các yếu tố dân dụng để đảm bảo dự án thiết kế phản ánh ý định kỹ thuật nhằm cải thiện hiệu quả thiết kế. Phần mềm cũng cung cấp các thuật toán chuyển đổi độ nghiêng toán học toàn diện và liên quan để thích ứng với các chuyển đổi theo chiều ngang cần thiết trên các dự án đường sắt. Báo cáo kiểm tra tính toàn vẹn xác định vị trí các điểm không liên tục và làm nổi bật các vấn đề tiềm ẩn, chẳng hạn như các đường cong không tiếp tuyến, để giải quyết hoặc hiệu chỉnh.

OpenRail Designer - Phối hợp cộng với nhiều lĩnh vực và hạng mục

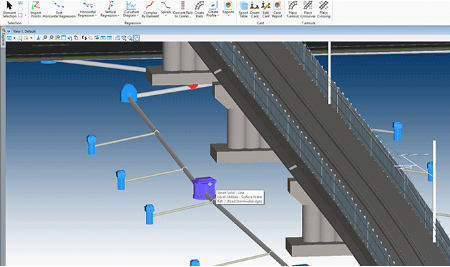

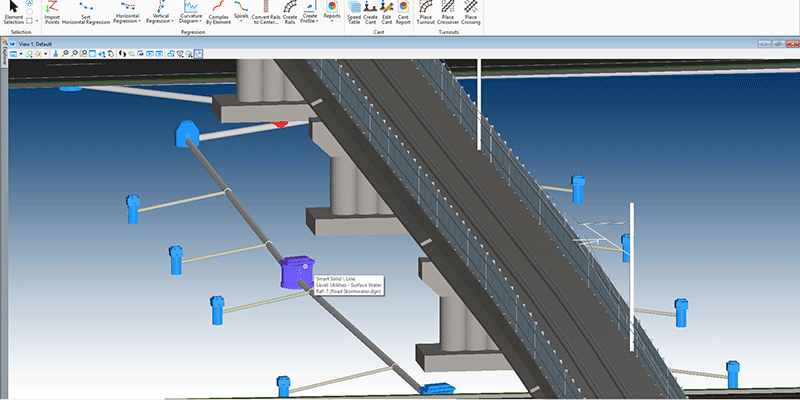

Đồng hóa dữ liệu từ các ngành khác nhau để cải thiện sự hợp tác và đảm bảo mô hình mới nhất được sử dụng trong mọi giai đoạn thiết kế. Làm việc trong một mô hình trực tiếp giúp giảm rủi ro bằng cách sử dụng dữ liệu một cách tương tác và làm việc giữa các nhóm đường sắt, đường bộ, cầu, thoát nước, tiện ích ngầm, địa kỹ thuật và các nhóm thiết kế khác để giúp xác định xung đột sớm hơn trong quá trình và giảm lỗi xây dựng và sự chậm trễ.

OpenRail Designer - Sử dụng phương pháp thiết kế dựa trên mô hình

Tạo ra các sản phẩm dự án bằng cách sử dụng các ràng buộc thiết kế, trực quan hóa thời gian thiết kế, chú thích động và sản xuất kế hoạch tự động dựa trên mô hình trực tiếp. Phương pháp này đảm bảo tất cả thông tin dự án đều nhất quán và cập nhật để cung cấp hướng dẫn điều khiển máy, mô hình, bản vẽ và dữ liệu khác cần thiết cho các yêu cầu hiện nay. Bạn có thể xuất các định dạng chuẩn cho Trimble, Topcon và Leica để phân loại do máy điều khiển và hướng dẫn máy.

OpenRail Designer  - Hỗ trợ quy trình BIM

OpenRail Designer cho phép bạn dễ dàng xuất các sản phẩm kỹ thuật số, bao gồm IFC, để hỗ trợ quy trình làm việc BIM của ngành. Bạn có thể sử dụng Item Types để bao gồm thuộc tính thành phần cho sản phẩm BIM hiệu quả hơn, giàu dữ liệu hơn. Dễ dàng nâng cao quy trình làm việc BIM của bạn trong môi trường biên soạn bản sao kỹ thuật số (Digital Twins) trong khi hỗ trợ việc tạo ra tất cả các sản phẩm thiết kế truyền thống và kỹ thuật số.

OpenRail Designer và BIM

Thêm bối cảnh kỹ thuật số thực tế

Bạn có thể đưa bối cảnh thực tế vào dự án của mình bằng cách thu thập dữ liệu bối cảnh nhanh chóng từ nhiều nguồn khác nhau, chẳng hạn như đám mây điểm, lưới thực tế 3D, dữ liệu địa hình, hình ảnh và thông tin không gian địa lý. Hiểu rõ các điều kiện hiện có và đẩy nhanh quy trình lập mô hình thiết kế và tích hợp thông tin không gian địa lý để đảm bảo các mô hình được định vị chính xác về mặt không gian địa lý.

Hợp lý hóa sự cộng tác giữa các nhóm

Cho phép chia sẻ thông tin dự án giữa các nhóm, địa điểm và chuyên ngành với độ chính xác và bảo mật.

Hình dung thiết kế

Trải nghiệm thiết kế của bạn theo thời gian thực với các mẫu theo ràng buộc, giao diện trực quan nhạy cảm với ngữ cảnh và mô hình 3D động. Hình dung thiết kế bất kỳ lúc nào và theo yêu cầu trong quy trình lập mô hình. Không cần bản dịch, phần mềm hoặc quy trình công việc đặc biệt nào. Và chia sẻ hình ảnh trực quan thực tế với công chúng và các bên liên quan để thu thập phản hồi, cải thiện sự tham gia của công chúng và đẩy nhanh quá trình phê duyệt dự án.

OpenRail Designer - Thiết kế và phân tích mạng lưới

Vị trí ray và tà vẹt

Khả năng đặt ray đảm bảo tính toán tọa độ ray và mối nối chính xác với bảng mở rộng đường ray và dữ liệu độ nghiêng. Bạn cũng có thể tạo tà vẹt đơn giản và dài dựa trên hình dạng và vị trí rẽ của mình.

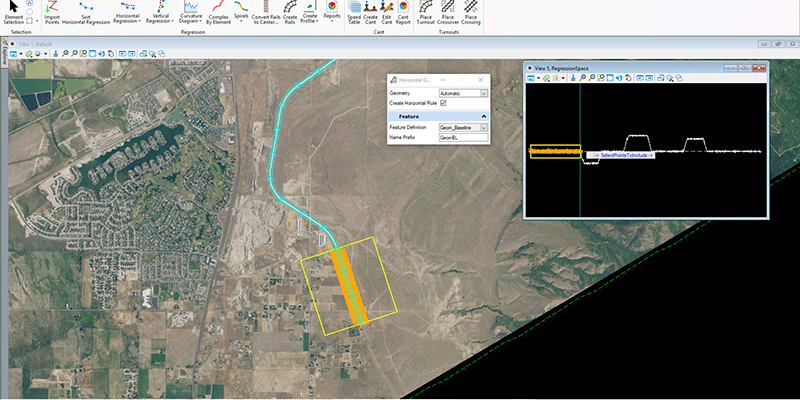

Phân tích hồi quy đường ray

​Chuyển đổi khảo sát dữ liệu đường ray thành căn chỉnh đầy đủ bằng cách sử dụng phân tích hồi quy. Xác định căn chỉnh hình dạng phù hợp nhất cho đường ray của bạn từ nhiều loại dữ liệu khảo sát, bao gồm loại chuyển tiếp và độ nghiêng.

Tự động tạo bản vẽ đường ray

Tự động tạo bản vẽ chất lượng cao, bao gồm các bộ tài liệu đa ngành thống nhất trong toàn bộ dự án. Xem trực tiếp dự án theo hướng trang tính. Khi thiết kế thay đổi, các trang tính cũng thay đổi. Chỉnh sửa trực tiếp trong các trang tính và OpenRail Designer sẽ cập nhật hình dạng nguồn.

Thiết kế và phân tích hành lang, tín hiệu, hệ thống thoát nước, hình dạng, sân ga, nhà ga và đường ray phụ

Sử dụng các khả năng mô hình hóa hành lang nhập vai hỗ trợ mô hình hóa phức tạp và nhu cầu liên kết tệp theo yêu cầu của BIM Cấp độ 2 trở lên. Cấu hình và đặt tín hiệu trong mô hình đường ray. Đảm bảo hệ thống thoát nước phù hợp được đưa vào thiết kế đường ray. ​Kết hợp khảo sát, quy tắc thiết kế và yêu cầu vận hành để tạo hình học tối ưu cho đường ray của bạn. Với khả năng hình học dễ sử dụng và thư viện chuyển hướng toàn diện, bạn có thể tạo thiết kế sân, nhà ga và đường ray phụ. Các thành phần đường ray dựa trên quy tắc đảm bảo dễ dàng thích ứng với những thay đổi trong thiết kế.

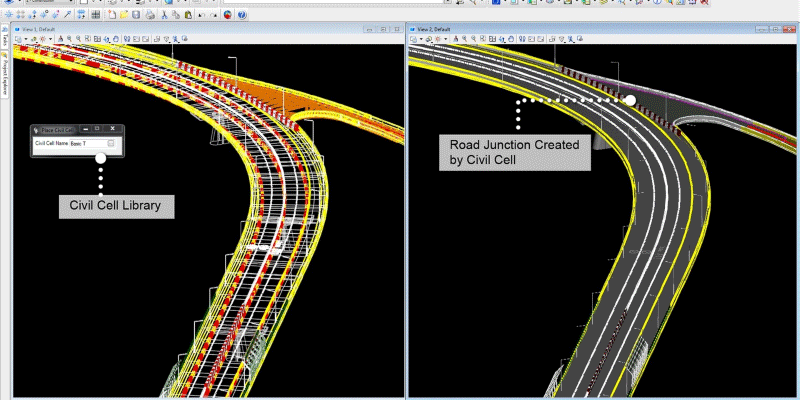

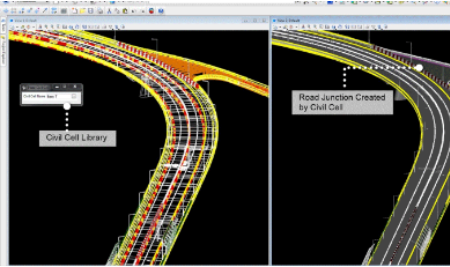

Tái sử dụng bố cục thiết kế chung

Sử dụng ô dân dụng để đảm bảo các tiêu chuẩn được triển khai, tăng chất lượng thiết kế và loại bỏ nhu cầu thiết kế lại nhiều lần các cấu hình chung. Nếu bạn có thể thiết kế, ô dân dụng có thể xử lý được. Không có giới hạn nào đối với sự đơn giản hoặc phức tạp của ô dân dụng.

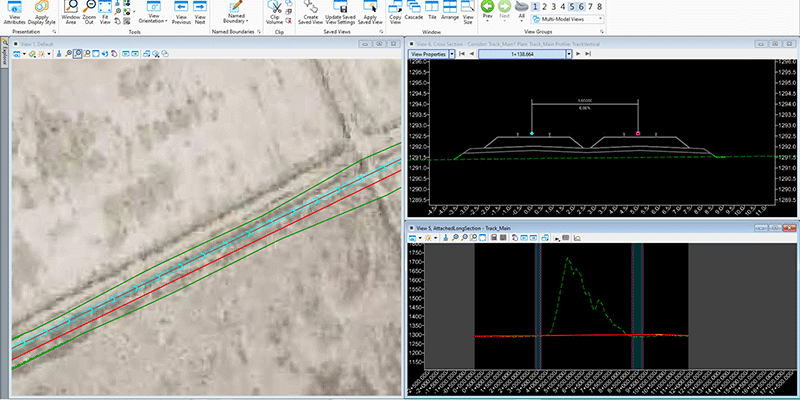

Tạo mặt cắt và mặt cắt ngang

​Tạo mặt cắt và mặt cắt ngang từ bất kỳ điểm nào trong thiết kế. Xem các bản cập nhật khi thiết kế được sửa đổi với mặt cắt ngang động. Bạn có thể thấy mặt đất thay đổi để phản ánh các chỉnh sửa thiết kế. Bao gồm các tính năng bề mặt, thành phần hành lang và các ký hiệu như giới hạn xây dựng hoặc trạm.

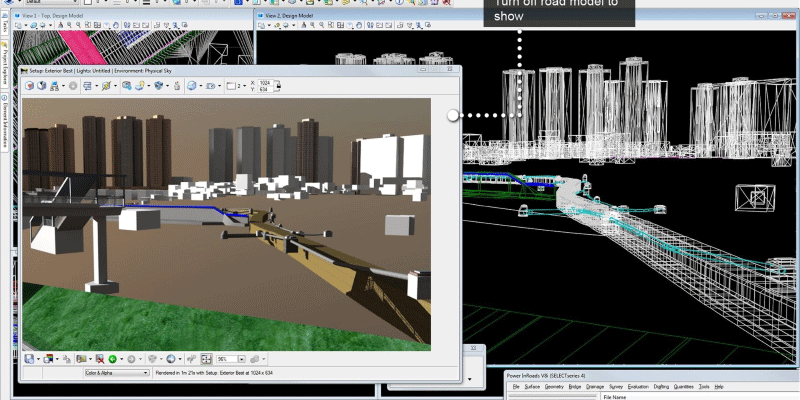

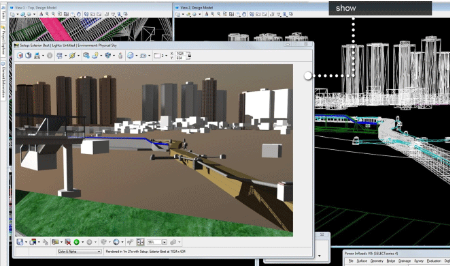

OpenRail Designer - Hình dung thiết kế

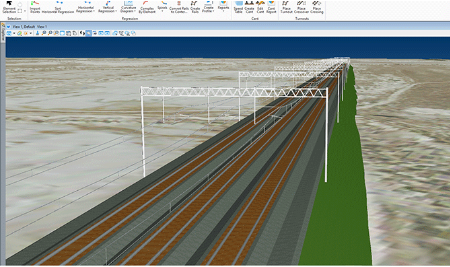

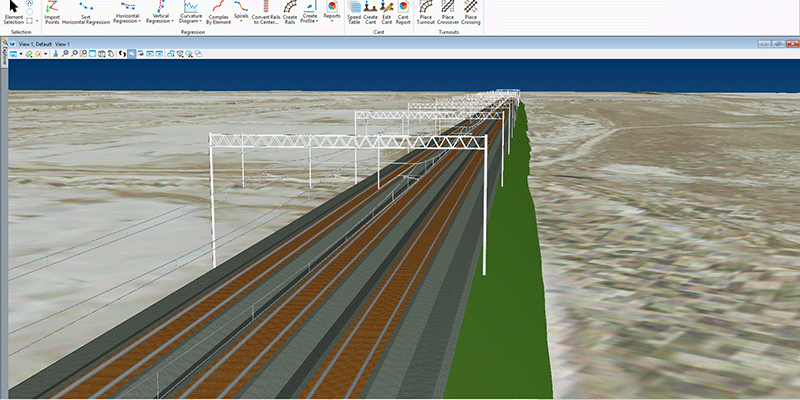

Trải nghiệm thiết kế theo thời gian thực và điều khiển mô hình hành lang 3D ảo và kiểm tra trực quan để tìm bất kỳ khiếm khuyết thiết kế hoặc xung đột vật lý nào. Trong 3D QA, bạn có thể xem đầy đủ các tính năng đường ray từ mọi góc độ để xác định khoảng trống hoặc sai lệch, tìm xung đột tiện ích và kiểm tra khoảng cách. Bạn cũng có thể đánh giá trực quan vị trí đường ray và tà vẹt, cấu trúc đường dây điện trên cao, cảnh báo tín hiệu, thiết kế nhà ga cũng như thử nhiều phương pháp xử lý mỹ quan để đạt được kết quả mong muốn. OpenRail Designer tích hợp liền mạch với LumenRT để tạo mô hình và hình ảnh động và hoạt ảnh có tác động cao để truyền đạt hiệu quả dự án tới các bên liên quan để phê duyệt dự án.
