Thiết bị giám sát ảnh hưởng chấn động và áp suất sóng không khí/ tiếng ồn của Instantel (Canada)

Thiết bị giám sát của Instantel

Kể từ năm 1982, Instantel đã tạo được vị thế là nhà cung cấp tin cậy nhất trên thế giới về các thiết bị đo chấn động. Các thiết bị của Instantel đã được sử dụng trên hơn 110 quốc gia trên thế giới, giúp giám sát các chấn động của nền đất, sự thay đổi của áp lực nước và sóng không khí/ tiếng ồn gây ra bởi các vụ nổ, các vụ phá huỷ, khai thác ngầm cũng như các hoạt động thi công xây dựng, giao thông vận tải…

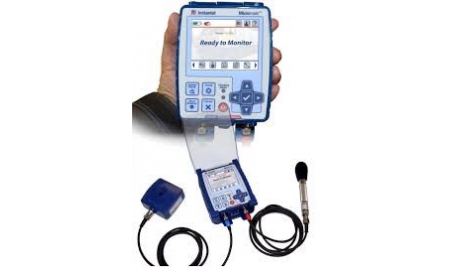

- Micromate™: Là dòng thiết bị cầm tay nhỏ gọn, màn hình cảm ứng với thiết kế hoàn toàn mới so với các dòng sản phẩm hiện tại. Micromate có tối đa 4 kênh, có thể thực hiện đầy đủ tính năng giám sát ảnh hưởng của chấn động và sóng không khí/tiếng ồn, hiển thị kết quả dạng sóng và dạng biểu đồ, có thể kết nối với máy in di động để in kết quả ngay tại hiện trường.

- Series III Minimate Plus™: Là một thiết bị nhỏ gọn, thực hiện được đầy đủ các chức năng giám sát chấn động và sóng không khí, có khả năng nâng lên tối đa 8 kênh, có thể tích hợp với nhiều loại geophone khác nhau cho phép ứng dụng trong nhiều lĩnh vực.

- Series IV Minimate Pro4™ và Series IV Minimate Pro6™: Với các đặc điểm thiết kế vững chắc, nhiều cải tiến nâng cao, và công nghệ đo hiện đại, dòng thiết bị Minimate Pro cung cấp cho khách hàng các kết quả mong muốn trong rất nhiều lĩnh vực.

Một số các tính năng và thông số chính của Micromate:

- 4 kênh đo tối đa: có thể sử dụng Geophone ba trục (03 kênh) và Microphone (01 kênh) cho phép đo và giám sát ảnh hưởng chấn động theo 3 phương và đo áp suất sóng không khí (với Linear Microphone) hoặc đo ồn (Noise Microphone).

- Các cảm biến có thể sử dụng với thiết bị Micromate: Geophone ba trục theo tiêu chuẩn DIN (dùng để đo và giám sát ảnh hưởng của chấn động gây ra bởi các hoạt động xây dựng), Geophone ba trục tiêu chuẩn ISEE (dùng để đo và giám sát ảnh hưởng của chấn động gây ra bởi các hoạt động nổ mìn), Geophone dùng trong lỗ khoan, Noise Microphone (đo tiếng ồn), Linear Microphone (đo áp suất sóng không khí).

- Kết nối USB 2.0 với các thiết bị phụ trợ: thẻ nhớ, máy in di động, modem và các thiết bị GPS.

- Màn hình cảm ứng rộng, có độ phân giải 320x240 pixels, và độ nhạy cao giúp người vận hành có thể dễ dàng đọc kết quả và điều khiển thiết bị.

- Màn hình hiển thị sẵn các biểu tượng: giúp truy cập dễ dàng và nhanh chóng các tính năng của trong quá trình sử dụng.

- Chế độ AutoCall Home™ cho phép điều khiển từ xa và truyền/ báo cáo các dữ liệu tự động.

- Tuổi thọ pin: 10 ngày (tiêu chuẩn) và có thể nâng cấp lên tới 15 ngày (tùy chọn).

- Phần mềm THOR chạy trên hệ điều hành Windows cung cấp tính năng mạnh mẽ cho việc quản lý sự kiện và lập báo cáo: có thể theo dõi, quản lý sự kiện đã ghi, điều khiển giám sát từ xa cũng như tùy chỉnh nội dung cần báo cáo.

Thông số kỹ thuật chung

Kênh  : Micro và máy địa âm 3 trục hoặc 4 kênh sử dụng độc lập (2 micro và 2 máy địa âm 3 trục hoặc 8 kênh độc lập với 8 kênh tuỳ chọn được nâng cấp lên)

Giám sát rung động (Với máy địa âm 3 trục tiêu chuẩn)

Biên độ dao động  : Lên tới 254 mm/s (10 in/s)

Độ phân giải : 0.127 mm/s (0.005 in/s) hoặc 0.0159 mm/s (0.000625 in/s) với bộ khuếch đại bên trong

Độ chính xác (ISEE / DIN)  : +/- 5% hoặc 0.5 mm/s (0.02 in/s), lấy giá trị lớn hơn, giữa 4 và 125 Hz / DIN 45669-1

Mật độ truyền dẫn   :  2.13 g/cc (133 lbs/ft3)

Dải tần số  (ISEE / DIN) : Từ 2 đến 250 Hz, Trong khoảng từ 0 đến -3 dB trong điều kiện tiêu chuẩn / 1 tới 315 Hz

Chiều dài dây cable lớn nhất (ISEE / DIN) : 75 m (250 ft) / 1,000 m (3,280 ft)

Giám sát áp suất dư

Tiêu chuẩn   :  Tuyến tinh (dB) hoặc thang đo A (dBA)

Khoảng tuyến tính  : 88 to 148 dB (500 Pa (0.072 PSI) Peak)

Độ phân giải tuyến tính :   0.25 Pa (0.0000363 PSI)

Độ chính xác tuyến tính  :  +/- 10% or +/- 1 dB, lấy giá trị lớn hơn, giữa 4 và 125 Hz

Tần số tuyến tính phản hồi  : Từ 2 đến 250 Hz

Dải thang đo A   : Từ 50 đến 110 dBA

Độ phân giải thang đo A  :  0.1 dBA

Dạng sóng âm

Kiểu ghi  :  Thủ công , ghi đơn, ghi liên tục

Seismic Trigger  :  0.125 to 254 mm/s (0.005 to 10 in/s)

Acoustic Triggers

Tuyến tính  : 100 to 148 dB

Thang đo A   : 55 to 110 dBA

Hệ số mẫu thử  : 1,024 to 16,384 S/s trên 1 kênh (quá trình ghi dữ liệu độc lập ), có thể lên tới  65,536 S/s

Trên một kênh đơn với phần mềm được nâng cấp   (tối đa đạt được 8,192 S/s tren 1 kênh cho loại 8 kênh)

Chế độ ghi / dừng  : Cố định thời gian ghi , Instantel® AutoRecord™

Thời gian ghi : 1 to 100 giây  (có thể lập trình được) hoặc  500 giây cộng thêm  0.25 giây từ  pre-trigger

Thời gian ghi tự động  :  Cửa sổ lập trình tự động từ 1 to 9 giây, cộng thêm  0.25 giây từ pre-trigger. Sự kiện vẫn tiếp tục được ghi lại cho đến khi bộ nhớ đầy.

Chu ký thời gian :  Quá trình ghi lại sự kiện không hề bị gián đoạn , không có thời gian trễ.

Khả năng lưu trữ dữ liệu

Sự kiện dạng sóng đầy đủ : 300 sự kiện với hệ số mẫu thử  1,024 S/s  (1,500 sự kiện với bộ nhớ được nâng cấp)

Sự kiện tóm tắt  : 1,750 (8,750 sự kiện với bộ nhớ được nâng cấp)

Biểu đồ ghi dao động

Chế độ ghi  : Hiển thị ở dạng biểu đồ  và  Instantel Histogram Combo™ (hiển thị biểu đồ dạng sóng )

Khoảng thời gian ghi :  2, 5 hoặc  15 giây; 1, 5 hoặc 15 phút

Khả năng lưu trữ   : 46,656 intervals - 3 ngày  tương ứng với khoảng cách  5 giây  hoặc 102 ngày với khoảng cách 15 phút

Thông Số Kỹ Thuật

Kích thước :  269 x 355 x 165 mm (10.6 x 14.0 x 6.5 in)

Khối lượng  :  6.4 kg (14 lbs)

Pin sạc  :  Pin 6V - sử dụng được trong 30 ngày

Giao diện người sử dụng  :  63 phím, bao gồm toàn bộ bàn phím và các phím dành riêng cho các chức năng phổ biến

Hiển thị : Màn hình LCD, 4 dòng x 20 ký tự, độ tương phản cao

In ấn : Máy in kỹ thuật thermal độ phân giải cao

Cổng giao tiếp với PC :  RS-232

Thiết bị kết nối phụ trợ(Input/Output) : External Trigger, Remote Alarm, hỗ trợ GPS

Môi trường

Nhiệt độ hoạt động của màn hình LCD/Printer : -10 to 500C (14 to 1220F)

Nhiệt độ bảng điều khiển điện tử : -20 to 600C (-4 to 1400F)

Truyền dẫn từ xa : Compatible with Telephone, GSM, Cellular, RF, Satellite, Short-haul modems, and Ethernet® device servers.

Tự động truyền dữ liệu thông qua tính năng Instantel Auto Call Home™ .

Chức năng phụ trợ : Bộ định thời bật/tắt.
