Xchanger Suite - Phần mềm đánh giá, mô phỏng và thiết kế thiết bị truyền nhiệt

Dựa trên kết quả của sự nỗ lực này, chúng tôi cập nhật các phương pháp của mình để đáp ứng các nhu cầu kỹ thuật của bạn. Tất cả các thành phần của Xchanger Suite đều rất linh hoạt, cho phép xác định chính xác các đặc điểm kỹ thuật, hình dạng của các bộ trao đổi nhiệt. Khả năng này giúp sử dụng tốt nhất các mối tương quan truyền nhiệt và giảm áp suất độc quyền của HTRI, cho phép dự đoán hiệu suất chính xác nhất có thể cho tất cả các bộ trao đổi nhiệt.

Xchanger Suite giúp đánh giá, mô phỏng, thiết kế và/hoặc phân tích

• Hình dạng ống:
-    Air coolers and economizers (Xace®)
-    Shell-and-tube (Xist®)
-    Hairpin (Xhpe®)
-    Jacketed pipes (Xjpe®)
• Bộ trao đổi nhiệt nhỏ gọn
-    Plate-fin (Xpfe®)
-    Plate-and-frame (Xphe®)
-    Spiral plate (Xspe®)
• Phân tích rung động (Xvib®)
• Fired heaters (X¬®)

TÍNH NĂNG

• Giao diện đồ họa hiện đại, cho phép người dùng mở nhiều file cùng một lúc
• Các Modul tính toán gia tăng tính toán cục bộ truyền nhiệt và giảm áp suất sử dụng các đặc tính của chất lỏng cục bộ
• Bao gồm VMGThermo®, tạo thuộc tính vật lý chất lỏng phổ biến và chính xác từ Virtual Materials Group, Inc.
• Báo cáo đầu ra mở rộng, cung cấp các kết quả chi tiết bao gồm các cấu hình cục bộ của tất cả các tham số quan trọng
• Hỗ trợ trực tuyến về thông tin, đồ thị, giải thích báo cáo đầu vào và đầu ra, mẹo người dùng...
• Đồ thị và tỉ lệ bản vẽ cung cấp hình ảnh chuyên sâu về kết quả tính toán
• Ngân hàng dữ liệu rộng rãi, có thể mở rộng cho người dùng về tài liệu nghành xây dựng.
• Giao diện:

-    Mô phỏng quy trình

-    Ngân hàng dữ liệu

-    Chương trình thiết kế cơ khí Optimizer™

-    Phần mềm kỹ thuật tích hợp

-    Microsoft® Excel® và các ngôn ngữ lập trình khác các ứng dụng tuân thủ CAPE-OPEN

• Nhập các file đầu vào của bộ trao đổi vỏ, ống và tấm từ HTFS™, bộ trao đổi nhiệt UniSim®, và thiết kế, đánh giá sản phẩm
• Khởi chạy Exchanger Optimizer từ bên trong Xchanger Suite để tạo ra các chi phí đánh giá toàn diện và xác nhận thiết kế dựa trên tính toán mã ASME.

Các Module chính của Xchanger Suite

• Xace: Đánh giá, mô phỏng và thiết kế các bộ làm mát và tiết kiệm economizer. Xace thực hiện các tính toán lựa chọn quạt phù hợp và các tùy chọn để mô phỏng tác động, sự phân phối không chính xác của lưu lượng và nhiệt độ.

Bản vẽ 3D của gói shell-and-tube .

• Xist, Xhpe, Xjpe: Đánh giá, mô phỏng và thiết kế hầu như bất kỳ loại thiết bị trao đổi nhiệt dạng vỏ và ống nào, bao gồm: kettles, hairpins, thermosiphons, reflux condensers, và falling film evaporators. Xist hỗ trợ tất cả các loại bộ trao đổi TEMA tiêu chuẩn và bao gồm các công cụ thích hợp để tính toán rung động do dòng chảy gây ra và thiết kế bố trí ống.
• Xpfe: Mô phỏng và thiết kế các bộ trao đổi cánh tản nhiệt dạng tấm và hướng trục đa luồng bằng cách sử dụng mô hình gia tăng với các mối tương quan giữa truyền nhiệt và giảm áp suất dựa trên nghiên cứu. Xpfe chứa các công cụ bố trí đồ họa để dễ dàng tạo các sắp xếp luồng phức tạp.

Chế độ xem nhiều dịch vụ. Bộ làm mát không khí hiển thị các điều kiện quy trình dịch vụ và hồ sơ thiết kế đã được tính toán

Xphe: Đánh giá, mô phỏng và thiết kế các bộ trao đổi tấm và khung bằng cách sử dụng các loại tấm do người dùng xác định hoặc được chọn từ dữ liệu nội bộ của nhà sản xuất. Xphe chứa mô hình phân chia cổng, tính toán lưu lượng qua từng kênh tấm

Xspe: Xếp hạng và mô phỏng các bộ trao đổi dạng tấm xoắn ốc một pha bằng cách sử dụng mối tương quan giữa truyền nhiệt và giảm áp suất được HTRI xác thực. Mô hình Xspe dòng xoắn ốc đồng thời và ngược dòng (bộ trao đổi loại 1).

Xvib: Tính toán rung động do dòng chảy gây ra cho một ống trong bộ trao đổi nhiệt dạng vỏ và ống bằng thuật toán

Xfh: Mô phỏng hiệu suất của heater hình trụ và hộp, sử dụng phương pháp phân vùng Hottel để tính toán hiệu suất quy trình và bức xạ cục bộ. Các modul phần đốt cháy và đối lưu bổ sung cho phép đánh giá fired heaters theo quy trình hoàn chỉnh.

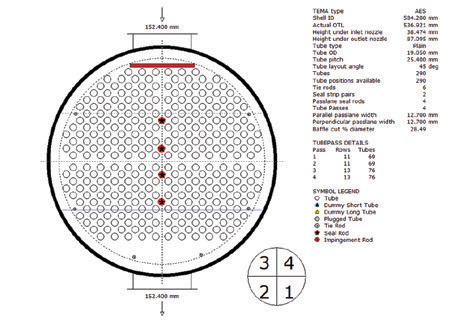

Giao diện Xist để tạo trường hợp Xvib từ bố cục ống
