PIPENET VISION 1.13.0: Nâng cấp phân tích dòng chảy và hệ thống đường ống

PIPENET là bộ phần mềm chuyên dụng của Sunrise Systems Limited, Vương quốc Anh, phục vụ phân tích dòng chảy trong mạng đường ống và ống dẫn. Ba module chính của PIPENET được phát triển cho các nhóm bài toán khác nhau và có thể được cấp phép độc lập hoặc kết hợp tùy theo nhu cầu của người sử dụng.

Với phiên bản PIPENET VISION 1.13.0, nhiều cải tiến đã được đưa vào toàn bộ các module nhằm tiết kiệm thời gian tính toán và nâng cao trải nghiệm sử dụng phần mềm.

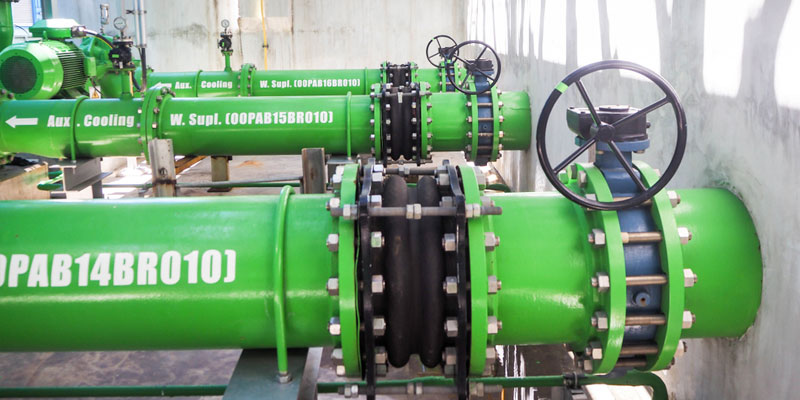

PIPENET Transient 1.13.0: mở rộng khả năng tính toán CO₂ và các bài toán dòng chảy quá độ

Một trong những nâng cấp đáng chú ý nhất của phiên bản mới nằm ở PIPENET Transient, module chuyên dùng để phân tích các hiện tượng dòng chảy không ổn định và quá độ thủy lực.

PIPENET VISION 1.13.0 bổ sung khả năng tính toán các đặc tính của CO₂ ở trạng thái dưới tới hạn, siêu tới hạn và gần điểm tới hạn. Đây là bổ sung quan trọng đối với những bài toán kỹ thuật có liên quan đến vận chuyển và xử lý CO₂ bằng hệ thống đường ống.

Phiên bản mới đồng thời bổ sung:

• Thành phần orifice mới phục vụ điều khiển lưu lượng và áp suất;
• Bước thời gian tính toán mặc định mới;
• Thư viện van khí mới dành cho mô hình air valve và vacuum breaker;
• Nâng cao khả năng tương thích giữa mô hình đường ống khô và mô hình xâm thực trong kênh;
• Mô hình bể đơn giản dạng tràn, cho phép tiếp tục tính toán trong trường hợp bể bị tràn.

Thư viện kích thước đường ống cũng được mở rộng đáng kể. DN700 (NPS 28 inch) được bổ sung vào một số bảng tiêu chuẩn, trong khi bảng kích thước do người sử dụng tự định nghĩa có thêm 12 đường kính danh nghĩa lớn, từ DN1050 đến DN2000.

Sunrise Systems cũng cải thiện tốc độ và độ ổn định tính toán của nhiều mô hình, bao gồm dry pipe 2, hàm truyền giới hạn tốc độ thay đổi công suất, van một chiều và các mô hình caisson hai nút. Các mô hình van một chiều cũng được điều chỉnh nhằm xác định áp suất ban đầu hợp lý hơn, hạn chế những nghiệm áp suất bất thường trong các mạng bị cô lập.

Những cải tiến này giúp PIPENET Transient tiếp tục tăng khả năng xử lý các hệ thống đường ống phức tạp, đặc biệt đối với các bài toán liên quan đến water hammer, surge, thay đổi trạng thái vận hành, đóng/mở van, hoạt động của bơm và các quá trình quá độ trong mạng đường ống. Theo Sunrise Systems, Transient là module dành cho phân tích dòng chảy động và tính toán các lực phát sinh do quá độ thủy lực.

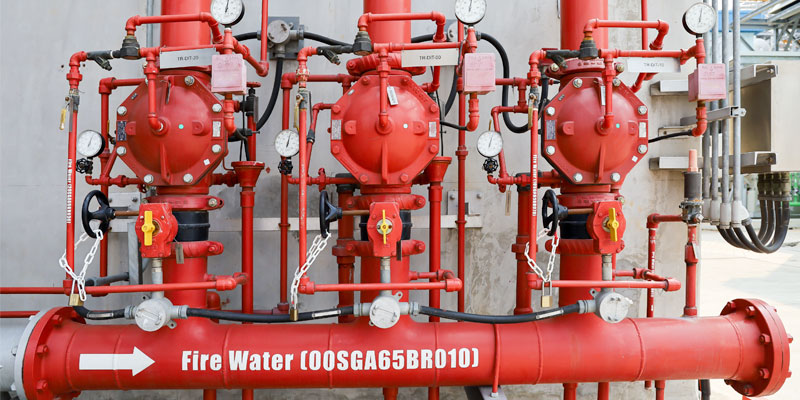

PIPENET Spray/Sprinkler: hỗ trợ lưu chất phi Newton và bọt chữa cháy

Đối với PIPENET Spray/Sprinkler, phiên bản 1.13.0 bổ sung khả năng tính toán lưu chất tuân theo mô hình Power-Law, qua đó mở rộng hỗ trợ đối với các loại lưu chất phi Newton ở nhiều mức nhiệt độ khác nhau.

Đáng chú ý, phần mềm có thêm thư viện foam concentrate mới, cho phép người sử dụng định nghĩa các loại chất tạo bọt, chẳng hạn như bọt SFFF, dựa trên dữ liệu do nhà sản xuất cung cấp.

Đây là nâng cấp đáng quan tâm đối với các đơn vị tư vấn thiết kế, kỹ sư PCCC và doanh nghiệp đang thực hiện các hệ thống chữa cháy sử dụng foam, khi đặc tính lưu biến của dung dịch có thể ảnh hưởng trực tiếp tới kết quả tính toán lưu lượng và tổn thất áp suất.

PIPENET Spray/Sprinkler được Sunrise Systems phát triển chuyên biệt cho thiết kế và phân tích hệ thống phòng cháy chữa cháy, trong đó phần mềm hỗ trợ các yêu cầu liên quan đến tiêu chuẩn NFPA và các hệ thống mạng phun nước, sprinkler.

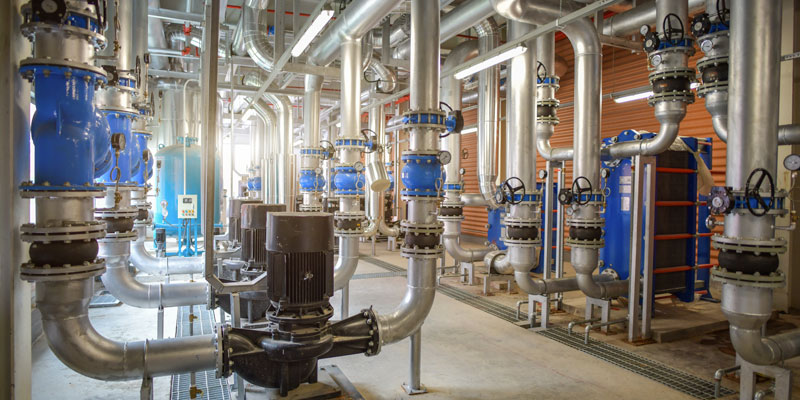

PIPENET Standard: cải thiện tính toán dòng khí và lưu chất phi Newton

PIPENET Standard, module phục vụ phân tích dòng chảy ổn định trong các hệ thống đường ống, cũng nhận được nhiều nâng cấp trong phiên bản 1.13.0.

Một số thay đổi chính gồm:

• Bổ sung tính toán velocity pressure – áp suất động đối với dòng chảy có khả năng nén;
• Cải thiện phương pháp tính tổn thất áp suất của lưu chất Power-Law/phi Newton khi lưu lượng thấp;
• Cải thiện mô hình các fitting của Sunrise Systems tại trạng thái vận tốc bằng 0;
• Mở rộng thêm các đường kính tiêu chuẩn trong thư viện pipe schedule.

Tương tự module Transient, bảng đường kính do người sử dụng tự định nghĩa trong Standard hiện hỗ trợ thêm 12 kích thước lớn từ DN1050 (NPS 42 inch) đến DN2000 (NPS 80 inch). Tổng số mục có thể khai báo trong bảng đạt 53.

PIPENET Standard được sử dụng cho phân tích dòng chảy ổn định của cả lưu chất nén được và không nén được, bao gồm chất lỏng, khí và hơi. Những ứng dụng điển hình được Sunrise Systems đề cập gồm hệ thống nước làm mát, phân phối hơi, thông gió, cấp nước, khí nhiên liệu và nước lạnh.

Cải thiện tốc độ license mạng và đơn giản hóa quá trình cài đặt

Không chỉ nâng cấp các công cụ tính toán, PIPENET VISION 1.13.0 còn cải thiện hạ tầng sử dụng phần mềm.

Đối với network license, Sunrise Systems đã tối ưu tốc độ làm việc trong trường hợp máy chủ cấp phép đặt ở vị trí xa người sử dụng.

Phiên bản mới cũng giới thiệu trình cài đặt tự động, có khả năng tải xuống và tiến hành cài đặt PIPENET, giúp đơn giản hóa quy trình triển khai phần mềm trên máy tính của người dùng.

PIPENET phục vụ nhiều lĩnh vực kỹ thuật

PIPENET đã được Sunrise Systems phát triển và ứng dụng trên thị trường quốc tế trong hơn 40 năm. Các nhóm ứng dụng được hãng công bố bao gồm: Dầu khí, LNG, công nghiệp quá trình, năng lượng, PCCC, đóng tàu, sân bay, công nghệ sạch và nhiều hệ thống đường ống công nghiệp khác.

Ba module của PIPENET có thể được lựa chọn tùy theo dạng bài toán:

- PIPENET Standard: Phân tích dòng chảy ổn định trong hệ thống đường ống với chất lỏng, khí và hơi.

- PIPENET Transient: Phân tích quá trình quá độ, surge/water hammer, hoạt động van, bơm và các hiện tượng dòng chảy động.

- PIPENET Spray/Sprinkler: Thiết kế và phân tích thủy lực cho các hệ thống chữa cháy sprinkler, deluge, spray và các hệ thống sử dụng foam.

Việc có thể cấp phép từng module độc lập giúp doanh nghiệp lựa chọn cấu hình phù hợp với đúng nhu cầu kỹ thuật và phạm vi dự án thay vì bắt buộc đầu tư toàn bộ bộ phần mềm.

Việc Sunrise Systems tiếp tục phát triển PIPENET VISION với các tính năng mới như tính toán CO₂ ở trạng thái siêu tới hạn, lưu chất phi Newton, hỗ trợ dữ liệu chất tạo bọt chữa cháy, mở rộng kích thước đường ống và nâng cao hiệu suất tính toán cho thấy phần mềm đang được cập nhật theo những yêu cầu ngày càng phức tạp của các hệ thống đường ống trong công nghiệp hiện đại.

PIPENET VISION 1.13.0 vì vậy không chỉ là một bản cập nhật về tính năng mà còn mở rộng đáng kể phạm vi các bài toán mà kỹ sư có thể mô phỏng và đánh giá, từ các mạng đường ống công nghiệp thông thường, hệ thống năng lượng và dầu khí cho tới những hệ thống PCCC và các ứng dụng liên quan đến vận chuyển, xử lý CO₂.

CIC – đối tác của Sunrise Systems tại Việt Nam

Tại Việt Nam, Công ty Cổ phần Công nghệ và Tư vấn CIC là đối tác của Sunrise Systems, góp phần đưa các giải pháp PIPENET đến gần hơn với các doanh nghiệp, đơn vị tư vấn, viện nghiên cứu và kỹ sư trong nước.

Thông qua CIC, khách hàng tại Việt Nam có đầu mối để trao đổi, tìm hiểu về PIPENET Standard, PIPENET Transient và PIPENET Spray/Sprinkler, lựa chọn cấu hình bản quyền phù hợp với nhu cầu sử dụng cũng như tiếp cận các thông tin liên quan đến sản phẩm và hỗ trợ kỹ thuật.
