Tạo và sử dụng các mẫu huỳnh cánh trong Cabinet Vision

04/05/2022

Lượt xem 77

Hiện nay, việc sử dụng các mẫu cửa có kết hợp soi huỳnh đang ngày càng phổ biến trong thiết kế nội thất gỗ công nghiệp vì tính thẩm mỹ của nó. Phần mềm Cabinet Vision hiện tại cũng đã hỗ trợ việc tạo và lưu trữ các mẫu huỳnh đa dạng về họa tiết và chủng loại vật liệu. Hãy cùng tìm hiểu cách thực hiện quy trình thiết kế và sử dụng 1 mẫu cửa soi huỳnh bằng Cabinet Vision trong bài viết này nhé!

Bước 1: Tạo bộ dao đánh huỳnh cánh

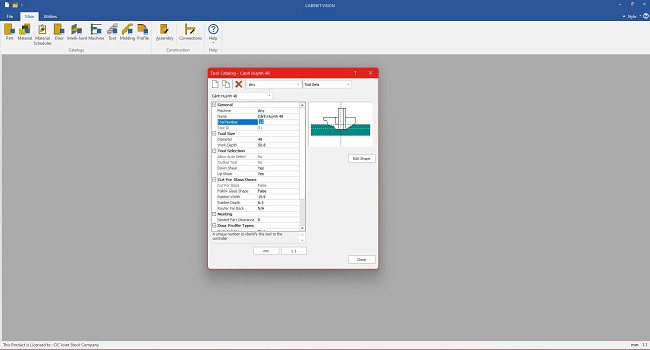

Trước tiên, để có thể tạo các mẫu huỳnh cánh khác nhau, người dùng cần tạo trong thư viện dao của Cabinet Vision một bộ dao chuyên dụng cho việc đánh huỳnh cánh, trong đó, các dao thành phần đã được tạo từ trước. Trong ví dụ lần này, chúng ta sẽ sử dụng bộ dao Cánh Huỳnh 48 như hình dưới





Khi nhấn vào Edit Shape, người dùng có thể cài đặt số lượng, thứ tự và các thông số liên quan tới vị trí tương đối của các dao trong quá trình đánh huỳnh

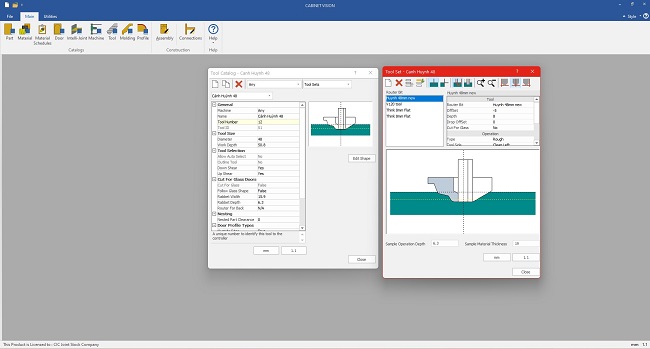

Trong hình dưới, chúng ta sẽ sử dụng 3 dao cắt khác nhau là: Dao đánh huỳnh 48mm (Shape Router), Dao VBit 120 (Vbit Router) và dao phay 8mm (Flat Router). Tùy vào thiết kế của đường huỳnh chúng ta cài đặt lần lượt các thông số về khoảng dịch (Offset), chiều sâu cắt (Depth) và kiểu cắt (Type)



VD: Với dao đánh huỳnh 48mm chúng ta có các thông số sau:

  • Offset: 5mm
  • Depth: 8mm
  • Type: Rough (cắt thô)





Bước 2 : Tạo mẫu cửa có đường huỳnh trong thư viện Door Catalog

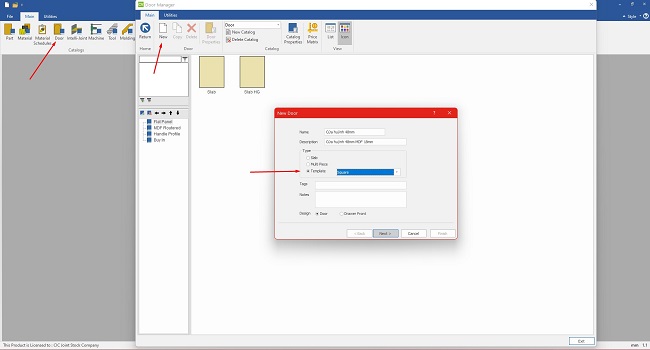

  • Chọn Door trên thanh công cụ, nhấn New để thêm mẫu cửa mới
  • Đặt tên và mô tả cho mẫu cửa mới
  • Chọn Template (Kiểu đánh huỳnh) (trong ví dụ lần này , chúng ta sẽ sử dụng kiểu Square)

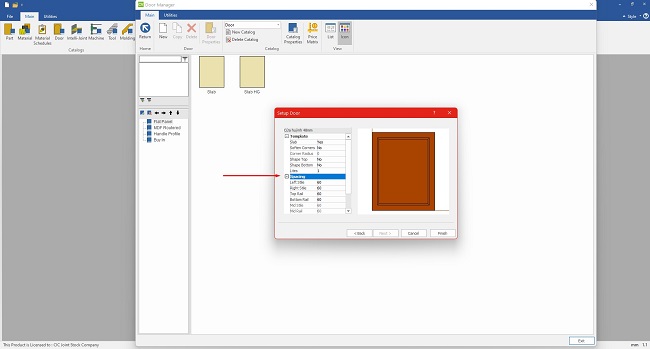

  • Nhấn Next để chuyển sang bước kế tiếp, tại đây người dùng cần chú ý tới mục Spacing để xác định khoảng cách 4 chiều từ lề cửa vào tới đường huỳnh

( trong ví dụ này là 60mm mỗi bên)





  • Nhấn Finish

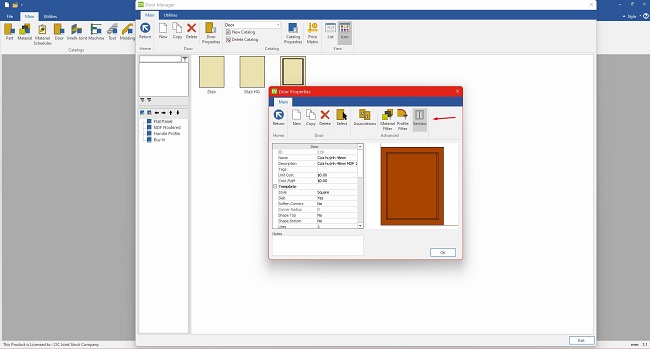

Sau khi đã có mẫu cửa mới trong thư viện, chúng ta chọn vào mẫu cửa mới tạo và chọn Section để cài đặt bộ dao ở bước 1 gia công đường huỳnh đã có

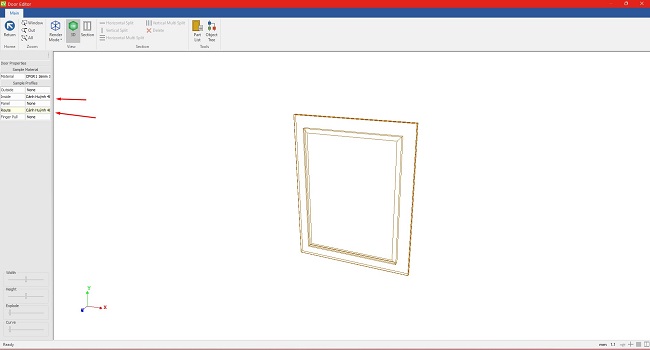

Tại giao diện Section, chúng ta gán bộ dao Cánh Huỳnh 48mm lên các đường profile Inside và Routed và sẽ được kết quả như hình dưới

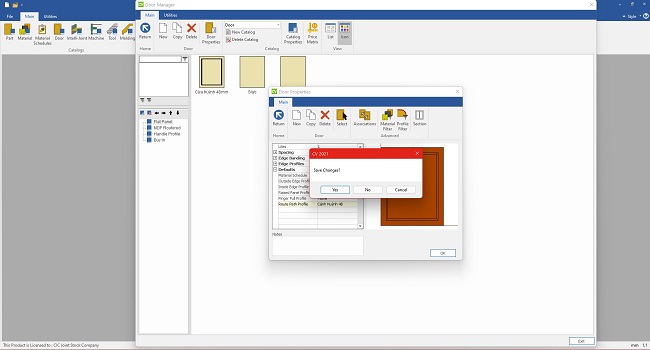

Nhấn OK và chọn Yes để lưu thay đổi





Bước 3: Thay thế mẫu cửa đã có huỳnh và mẫu tủ bất kì

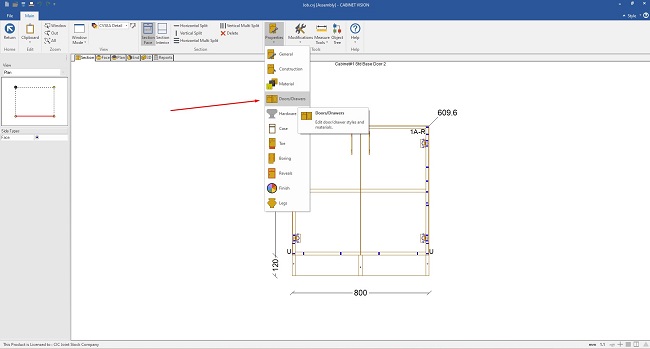

Truy cập vào 1 dự án (Job) bất kỳ, chọn tủ cần thay thế cánh , nhấn Properties và chọn Door/Drawer

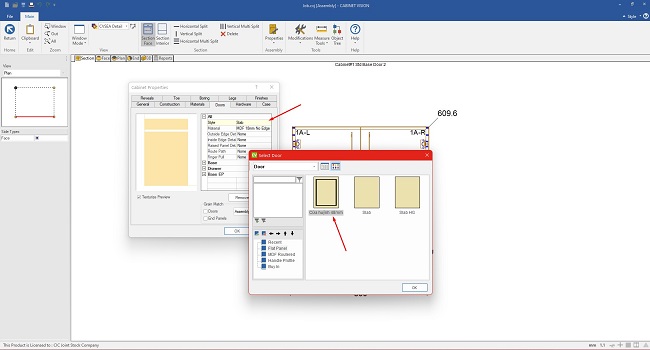

Nhấn Slab để thay đổi cửa, chọn kiểu cửa Cánh huỳnh 48mm vừa tạo, sau đó nhấn OK

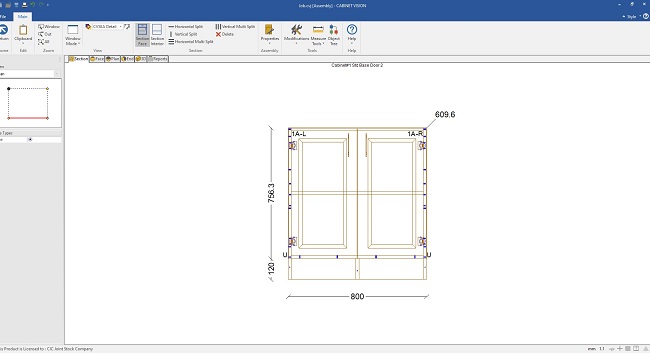

Kết quả

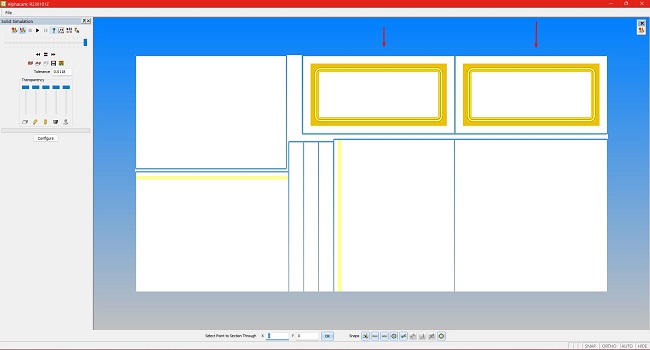

Sau đó, khi truy cập mục S2M Center, chúng ta có thể thấy trong quá trình tính toán tối ưu xếp các chi tiết trên ván, các chi tiết cửa có đánh huỳnh đã được gia công trực tiếp tại đây
