Tính Toán Công Trình Biển Với Tải Trọng Sóng Trong Phần Mềm SAP2000

Trong phiên bản SAP2000 Ultimate, tải trọng sóng áp dụng theo Tiêu chuẩn Viện Dầu khí Mỹ 2000 – The American Petroleum Institute – API WSD 2000.

Các lý thuyết về tính toán sóng sử dụng trong phần mềm SAP2000 gồm có:

1.    Lý thuyết sóng Airy (1842): là lý thuyết sóng có biên độ nhỏ hoặc lý thuyết sóng tuyến tính, được xây dựng trên giả thiết chiều cao sóng H là nhỏ so với chiều dài sóng L và độ sâu nước d.

2.    Lý thuyết sóng Stokes (1947): được xây dựng trên cơ sở phân tích phương trình mặt sóng thành chuỗi và xác định các hệ số của chuỗi từ các điều kiện thỏa mãn phương trình thủy động lực học đối với sóng có biên độ lớn. Trong trính toán công trình biển chủ yếu sử dụng lý thuyết sóng Stokes bậc 5.

3.    Lý thuyết sóng Cnoidal (1895): còn gọi là lý thuyết sóng nước nông, sử dụng trong điều kiện d/L <0,1 và UR >26.

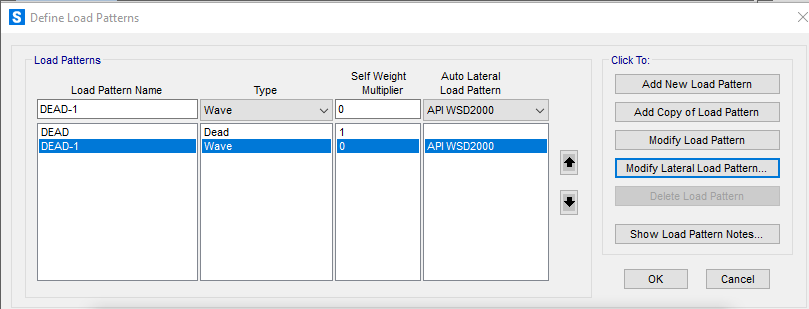

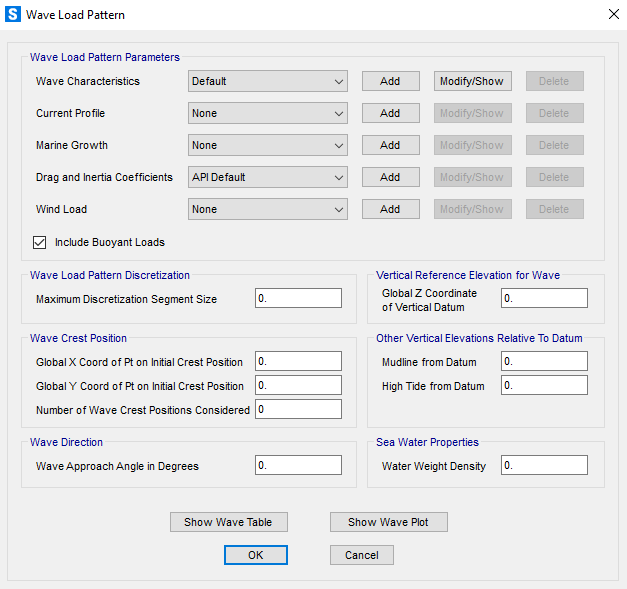

Khai báo tải trọng sóng và dòng chảy trong phần mềm SAP2000 v26 gồm các thông số như sau:

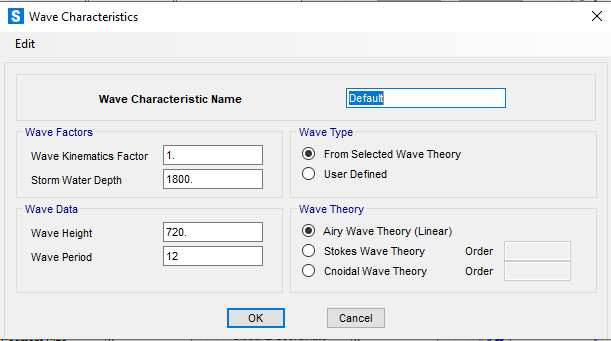

• Wave Characteristics: các đặc trưng của sóng như các hệ số của sóng, chiều cao, chu kỳ, loại sóng và lý thuyết tính sóng

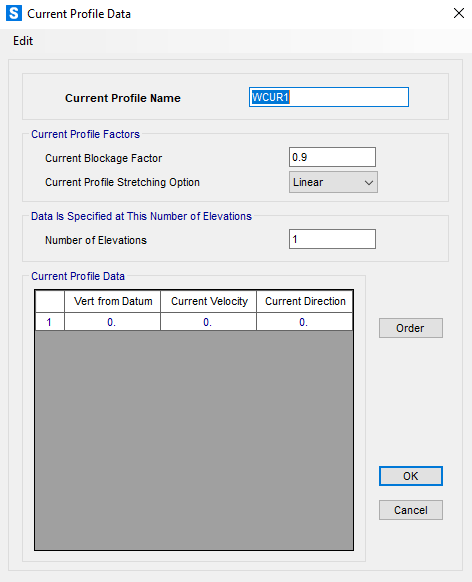

• Current Profile: Định nghĩa dòng chảy (vận tốc dòng chảy, hướng dòng chảy,..)

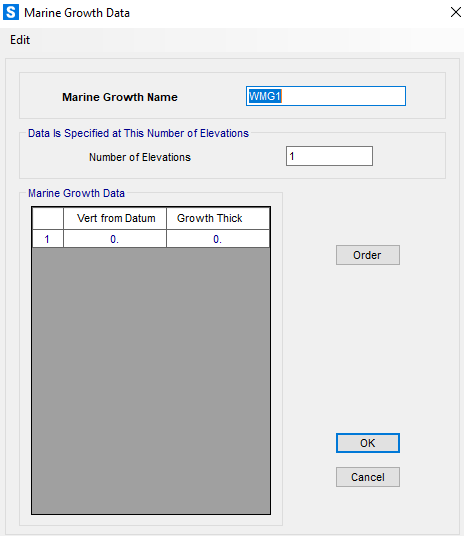

• Marine Growth: Sự phát triển của hà bám (chiều dày hà bám, …)

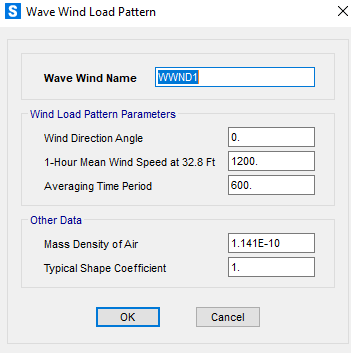

• Wind Load: Định nghĩa về gió trên biển (góc hướng gió và các hệ số)

• Wave Load Discretization: Chiều dài lớn nhất khoảng chia của tải phân bố sóng.
• Wave Crest Position: Vị trí đỉnh sóng
• Wave Direction: Hướng của con sóng
• Global Z Coordinate Of Vertical Datum: Cao độ Z tổng thể của cao độ mốc chuẩn
• Other Vertical Elevations Relative To Datum: Các cao độ khác so với cao độ mốc chuẩn
• Water Weight Density: Mật độ khối lượng nước biển
• Show Wave Plot:  Hiển thị biểu đồ sóng
