Cách chỉnh sửa Text lặp lại nhanh chóng trong bản vẽ CAD

Trong những bản vẽ kỹ thuật ở một số lĩnh vực sẽ yêu cầu việc sử dụng số lượng lớn các đối tượng Block Attribute, các Mtext để hiển thị các đối tượng có tính chất lặp lại. Khi đó, việc sửa đổi giá trị các yếu tố trong loạt đối tượng này cần có cách làm nhanh chóng và hiệu quả. Trong bài viết này, đội ngũ kỹ sư của CIC sẽ giới thiệu tới các bạn một số phương pháp thao tác nhanh và hiệu quả.

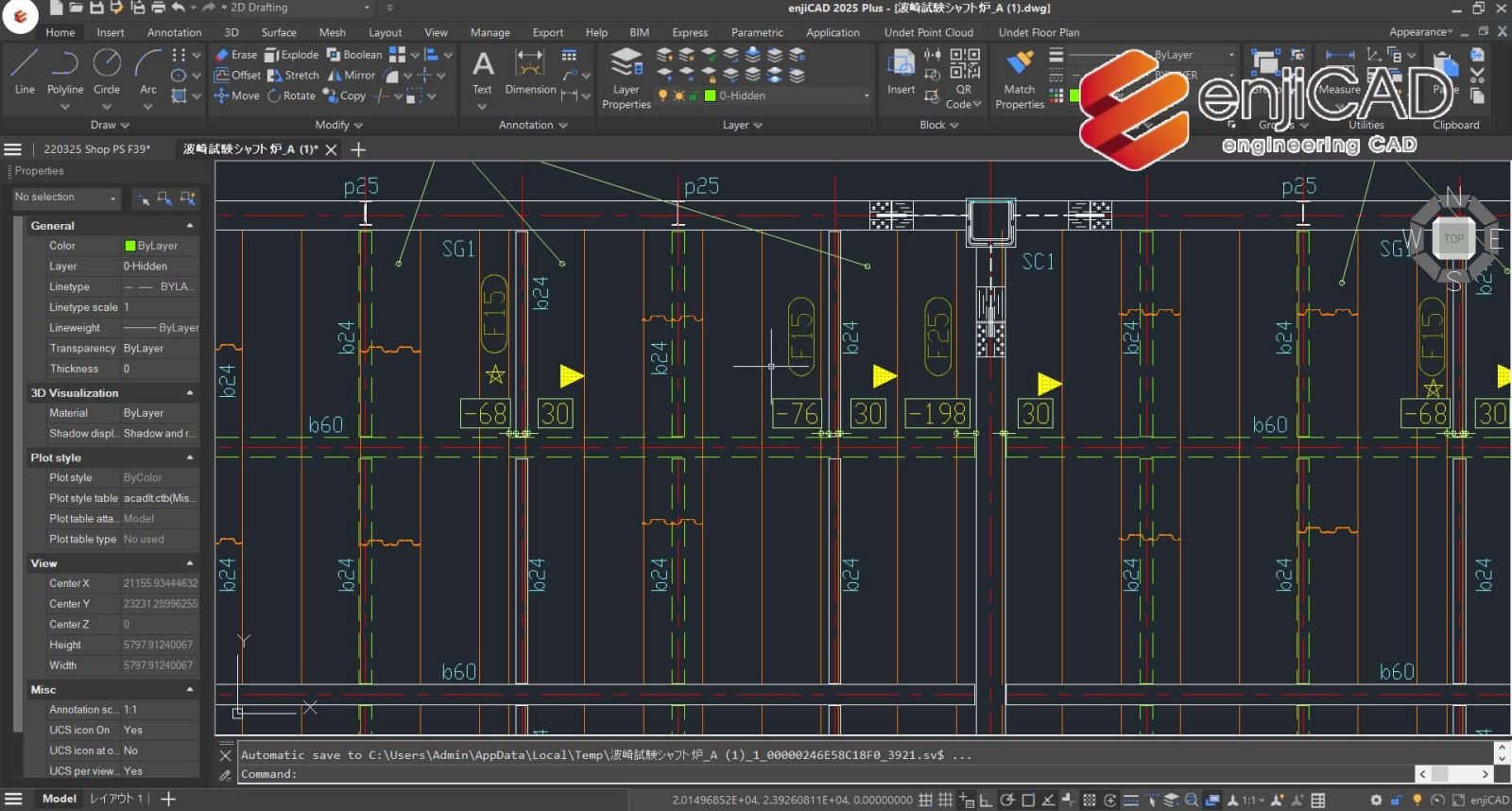

Dưới đây là phần hướng dẫn chi tiết cách chỉnh text cho bản vẽ CAD nói chung và phần mềm enjiCAD nói riêng. Mời các bạn cùng theo dõi

1.    Kết hợp chọn đối tượng và thay đổi giá trị tại Properties

- Bước 1: Chọn các đối tượng cần thay đổi giá trị bằng SELECTSIMILAR

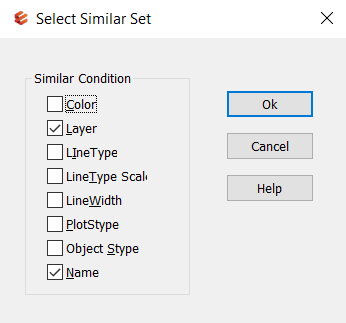

Lệnh SELECTSIMILAR sẽ cho phép ta chọn các đối tượng có tính chất trùng nhau, tùy chọn như ở bảng setting trên ví dụ như về màu sắc, layer, linetype, … Ở đây đa phần các đối tượng đã được quản lý theo layer rồi thì sử dụng Layer và Name sẽ chọn được hết.

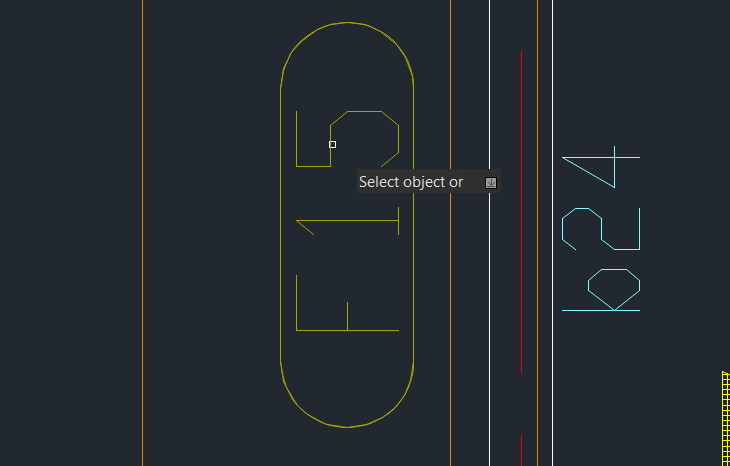

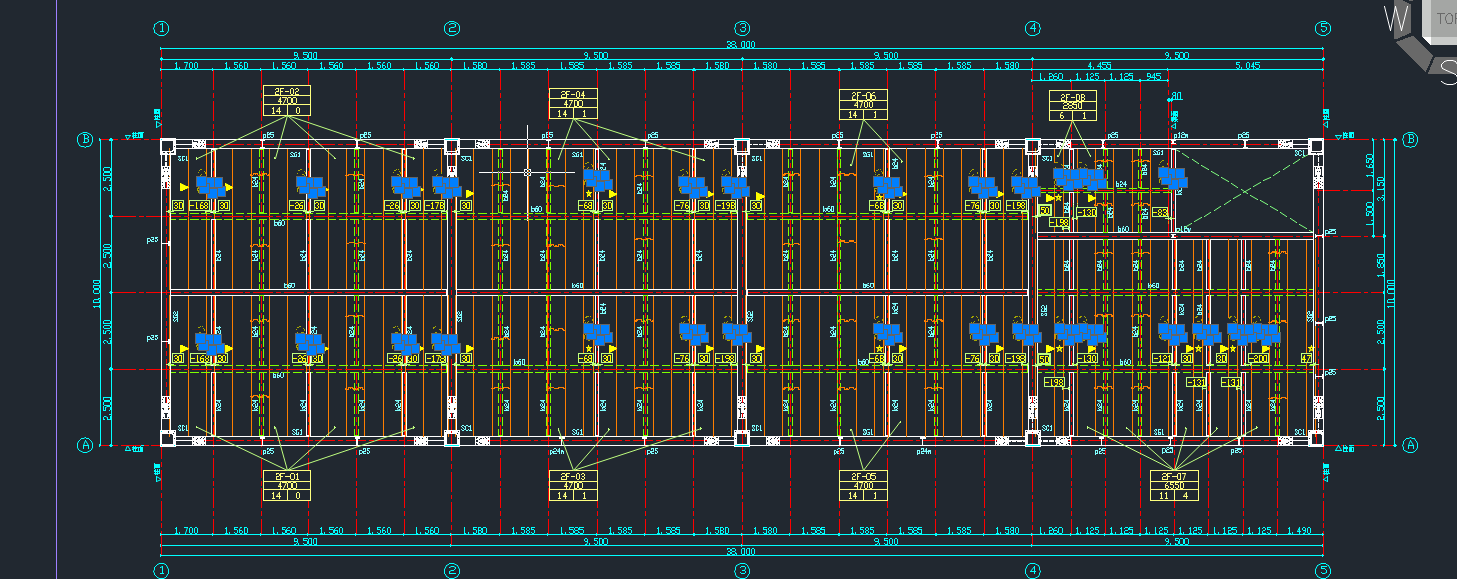

Chọn đối tượng cần chọn tự động, ở ví dụ này là một block ATT có giá trị F15, sau khi chọn và Enter thì tất cả nhóm đối tượng này đều được chọn.

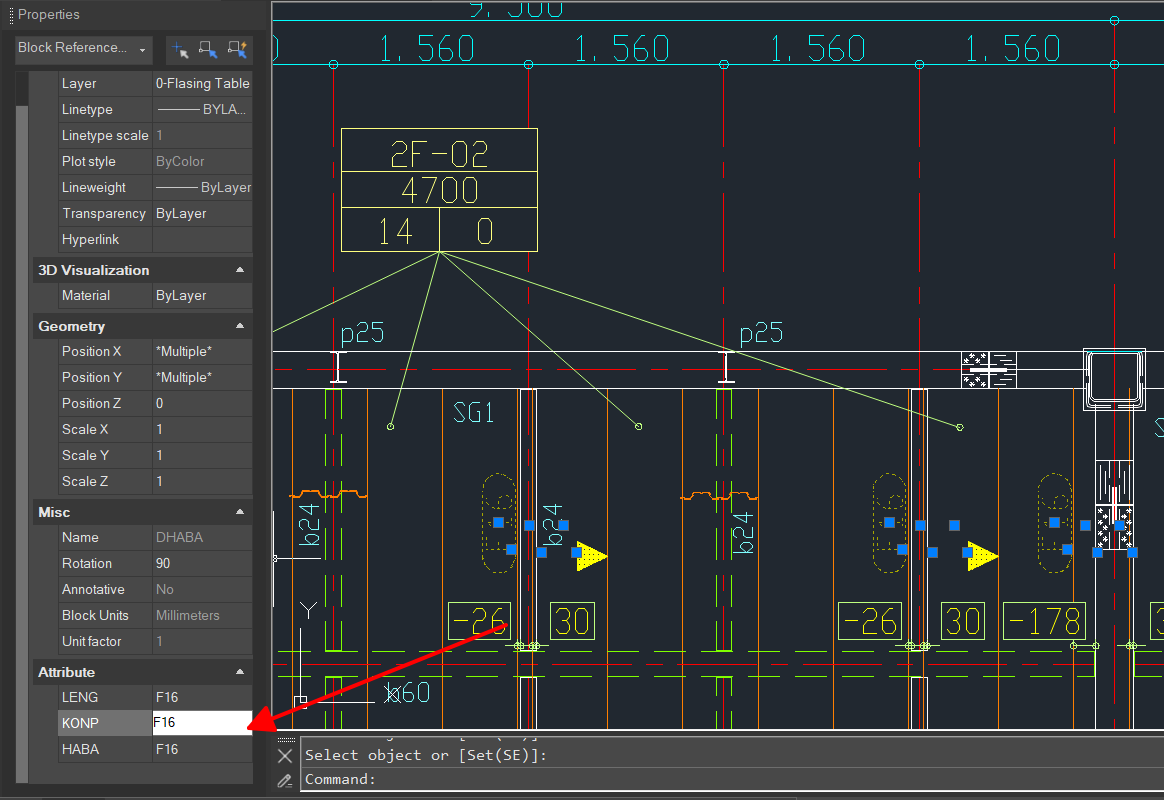

Tiếp theo ở thanh Properties ta sẽ thay đổi các giá trị của Block ATT thành giá trị mới, ở đây ta sẽ chuyển về F16.

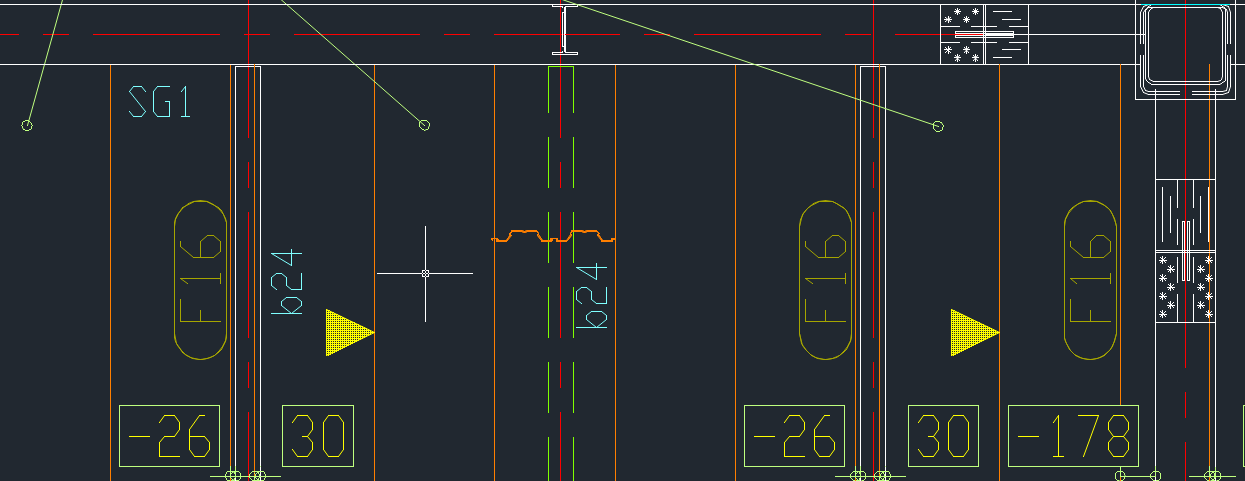

Sau cùng ta Enter và kết quả là các đối tượng sẽ được chuyển sang giá trị mới:

2.    Sử dụng lệnh FIND

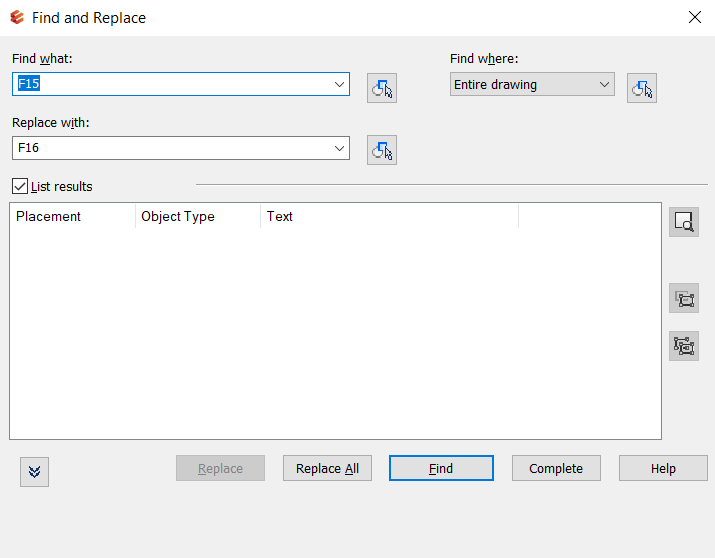

Gọi lệnh FIND và nhập giá trị cũ và mới cần thay đổi vào ô tương ứng.

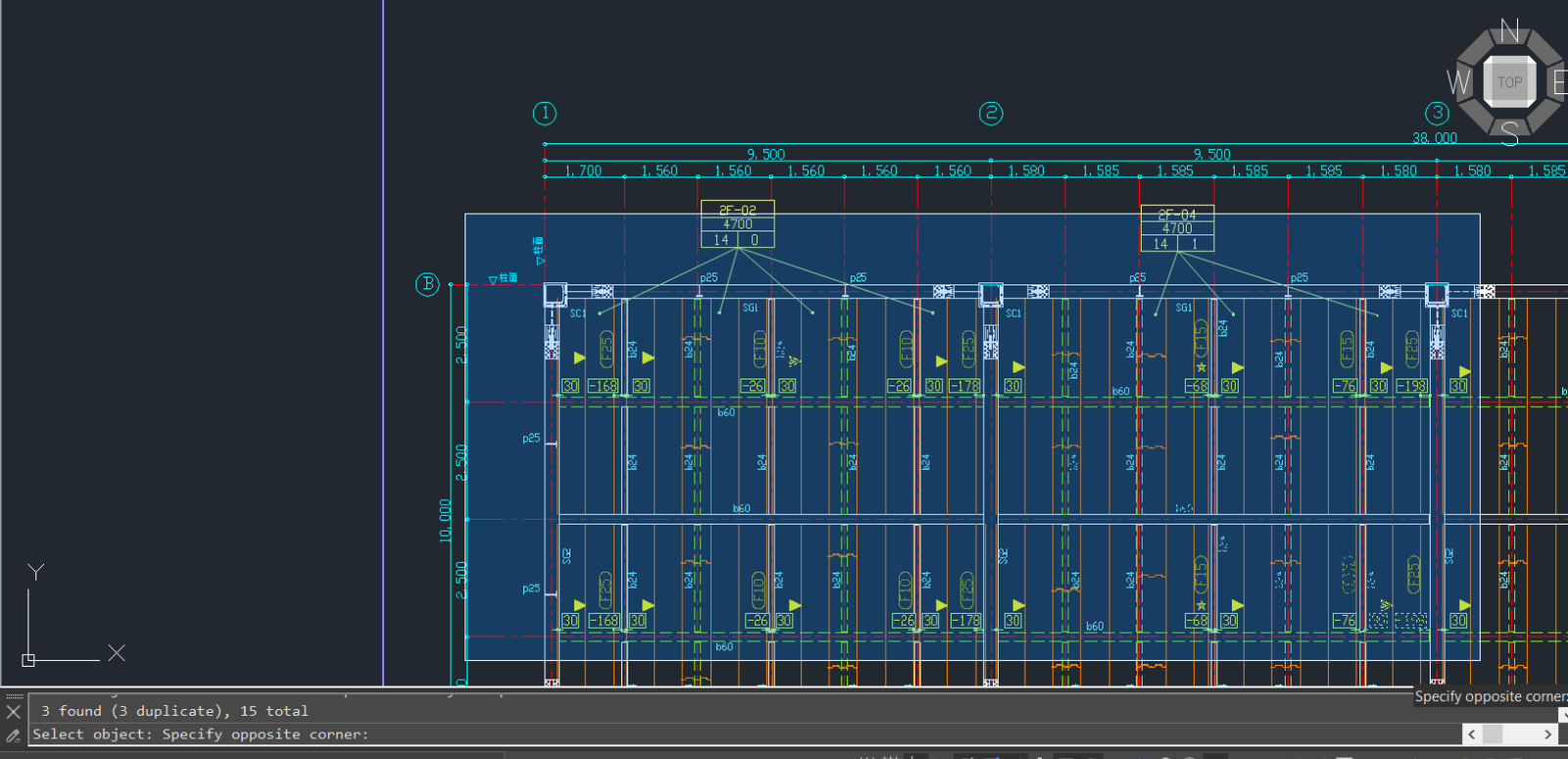

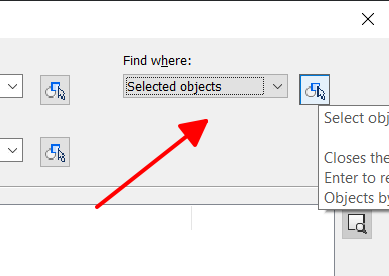

Tiếp theo ta chọn vào Find where, chuyển qua Selected object và ấn vào icon bên góc phải để tiến hành quét chọn vùng bản vẽ chứa các đối tượng cần tìm.

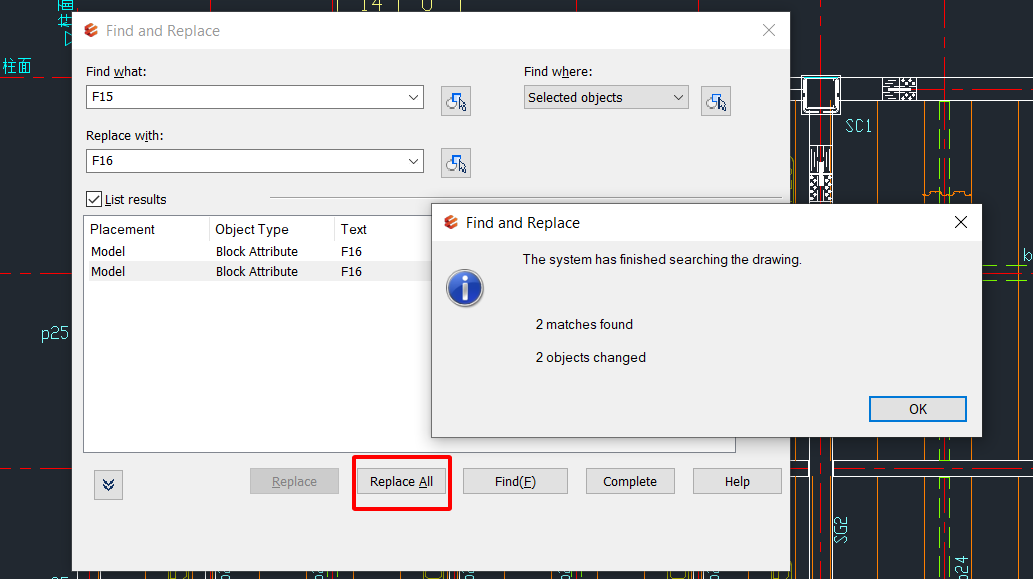

Cuối cùng ta chọn Replace All để thay thế tất cả giá trị đã được quét chọn là xong.

Vậy là hoàn tất và ta có thể kiểm tra lại ở bản vẽ. Trên đây là hướng dẫn nhanh về cách thay đổi các giá trị text một cách nhanh chóng thay vì phải làm thủ công, sẽ rất hay và hữu ích với các bản vẽ điện, bản vẽ rải thép, dầm… hoặc các bản vẽ nói chung có số lượng lớn các đối tượng lặp lại này.

Chúc các bạn thành công.
