CIC Cung Cấp Thiết Bị Thí Nghiệm Thử Động Biến Dạng Lớn (PDA) Cho Công Ty Cổ Phần Tư Vấn Xây Dựng Và Đầu Tư Tổng Hợp

GPC – PDA (High Strain Dynamic Load Test) là gì?

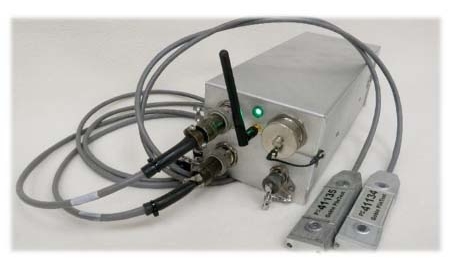

Thiết bị PDA – Pile Driving Analysis do hãng Global Pile Check (GPC) – Mỹ sản xuất là hệ thống kiểm tra chất lượng cọc khoan nhồi và cọc đóng hiện đại, phục vụ thử tải động (DLT) và giám sát quá trình đóng/ép cọc, dựa trên phương pháp thử động biến dạng lớn (High Strain Dynamic Load Test). Hệ thống này bao gồm bộ cảm biến, bộ xử lý dữ liệu và phần mềm chuyên dụng, cho phép đánh giá chính xác các thông số động lực như lực va chạm, ứng suất, chuyển vị và khả năng chịu tải của cọc ngay khi thi công.

Khi thi công, hệ thống thu nhận tín hiệu từ cảm biến gia tốc và cảm biến biến dạng lắp trên thân cọc để đánh giá các đại lượng như ứng suất – năng lượng búa, tính toàn vẹn thân cọc, và khả năng chịu tải (phân bổ ma sát thành và sức kháng mũi) ngay tại công trường. Hệ thống được thiết kế nhằm đáp ứng các yêu cầu của tiêu chuẩn thử tải động cọc (ASTM D4945, EN ISO 22477-4).

Điểm nổi bật của GPC – PDA

•    Comboducer (combo sensor): một cảm biến tích hợp gia tốc + biến dạng, giảm số lượng bu-lông, lắp đặt nhanh và hạn chế sai lệch hướng lắp cảm biến.
•    Truyền dữ liệu không dây qua WiFi: bộ thu thập dữ liệu gắn gần vị trí đo và gửi dữ liệu về máy tính để xem biểu đồ, phân tích theo thời gian thực.
•    Bộ phần mềm đi kèm gồm: GPC Acquisition (thu thập/hiển thị real-time), GPC Review (lập báo cáo, tự động match tín hiệu) và N_GAPA (signal matching/ước tính sức chịu tải, phân bố kháng theo thân – mũi).
•    N_GAPA được cung cấp kèm hệ thống và được giới thiệu cho kết quả tương đương hoặc tốt hơn CAPWAP trong nhiều trường hợp so sánh.

Một số thông số kỹ thuật đáng chú ý

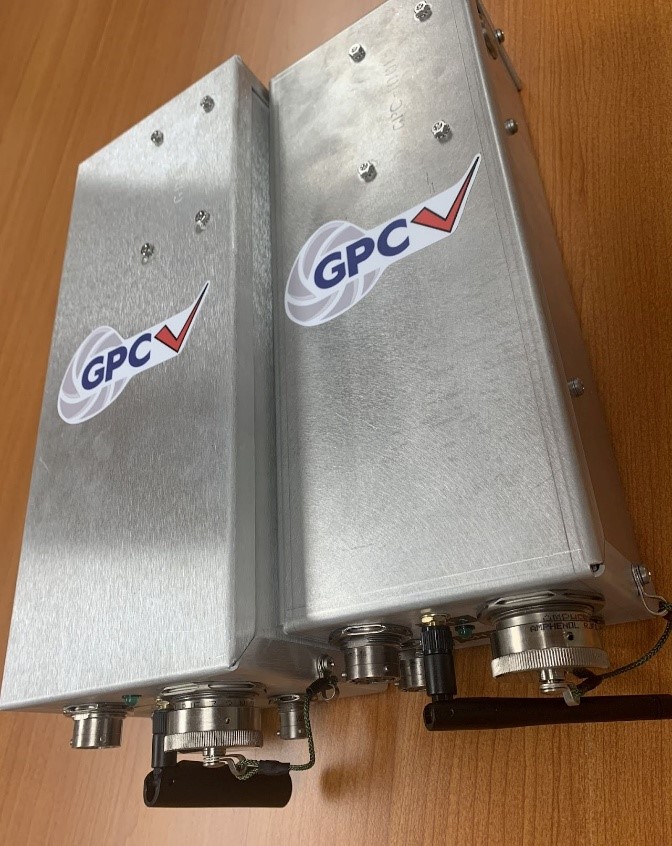

•    Kích thước (Ver 1.4): 82 × 108 × 280 mm; khối lượng: ~1,9 kg.
•    Dải nhiệt độ làm việc: -20°C đến 55°C; lưu trữ: -40°C đến 80°C.
•    Pin Li-ion sạc lại: ~2 giờ sạc, đáp ứng một ngày làm việc điển hình (5–8 giờ).
•    Kết nối WiFi: 802.11ac; lấy mẫu 10–50 kHz, độ phân giải 24-bit.
•    Hỗ trợ 8 kênh (có thể cấu hình cho nhiều cảm biến/đo nhiều mặt cọc).

Ứng dụng trong kiểm soát chất lượng nền móng

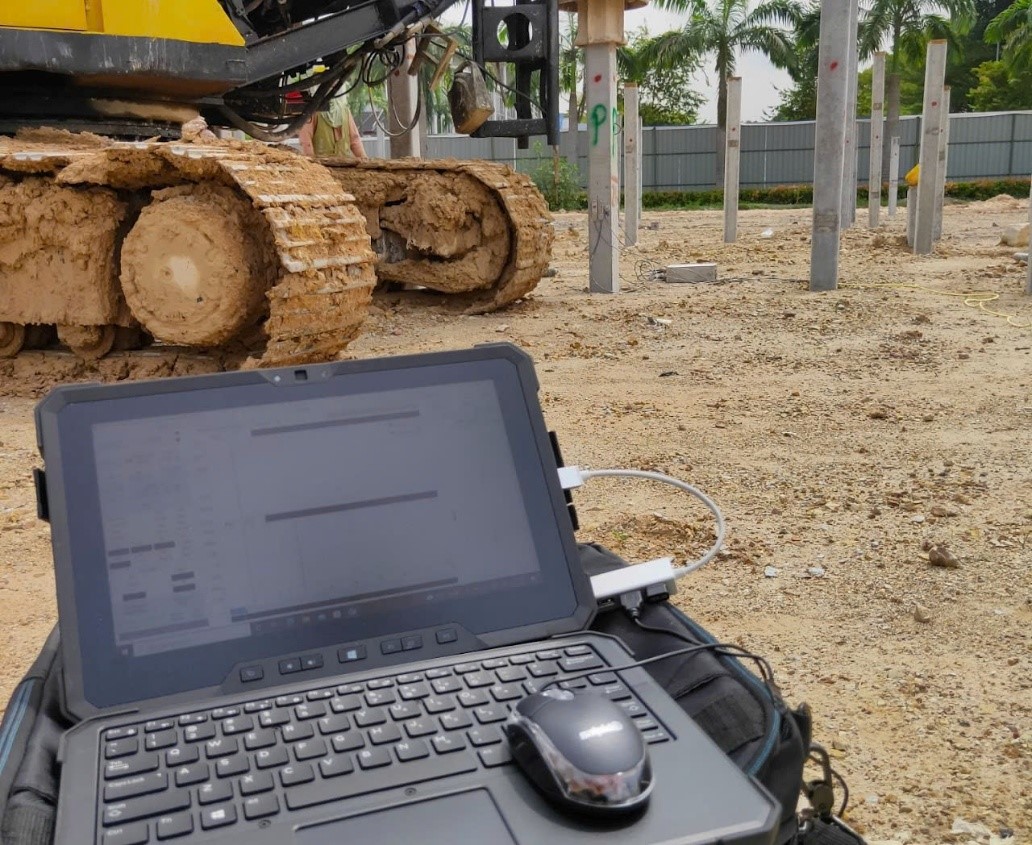

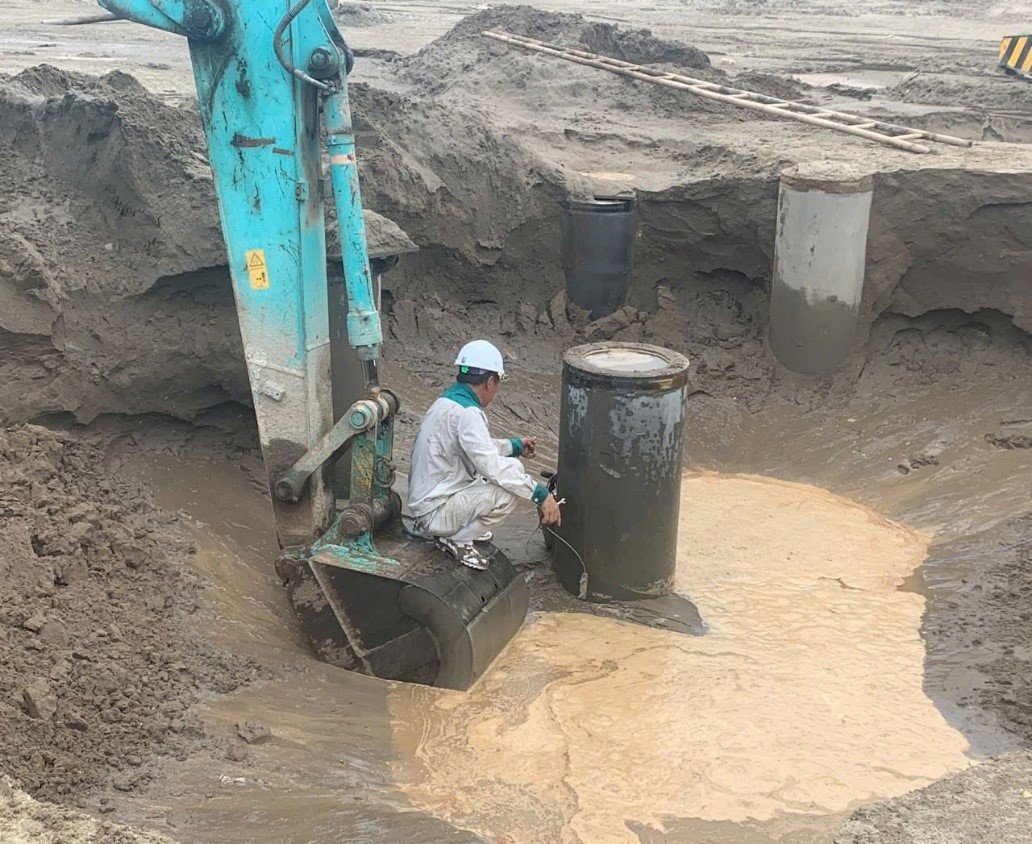

Hệ thống PDA/GPC đặc biệt phù hợp cho các hạng mục nền móng cần kiểm soát nhanh tại hiện trường, như cọc đóng, cọc thép, cọc BTCT, cọc gỗ…; hỗ trợ đánh giá chất lượng trong thi công, phân tích hiệu quả đóng cọc, và bổ sung dữ liệu cho hồ sơ nghiệm thu – kiểm định, nhất là với các dự án cao tầng, cầu đường, hạ tầng đô thị, nhà máy công nghiệp:

•    Đánh giá chất lượng cọc khi thi công: giúp xác định tính đồng nhất, chiều dài làm việc thực tế và khả năng truyền tải tải trọng của cọc;
•    Phân tích hiệu quả đóng/móng cọc: thông qua việc đo lường các thông số động học trong quá trình đóng cọc hoặc kiểm tra lại cọc đã lắp;
•    Hỗ trợ lập hồ sơ kỹ thuật liên quan đến kết cấu nền móng: cung cấp dữ liệu tin cậy cho báo cáo nghiệm thu, thiết kế bổ sung và kiểm soát chất lượng thi công;
•    Ứng dụng trong các công trình lớn: cao ốc, đường cao tốc, cầu cống, nhà máy công nghiệp, dự án hạ tầng đô thị…

Thiết bị PDA đem đến khả năng kiểm tra nhanh, chính xác, và không phá hủy, giúp chủ đầu tư và nhà thầu có quyết định chính xác trong công tác quản lý chất lượng nền móng.

Lợi ích khi khách hàng sở hữu thiết bị PDA

Việc Công ty Cổ phần Tư vấn Xây dựng và Đầu tư Tổng hợp trang bị thiết bị PDA từ CIC mang lại nhiều giá trị thiết thực:

• Tăng cường năng lực kỹ thuật, giám sát thi công: Thiết bị giúp đội ngũ kỹ thuật nhanh chóng đánh giá chất lượng cọc ngay tại công trường, giảm rủi ro sai sót mà các phương pháp truyền thống có thể bỏ sót.
• Giảm chi phí kiểm tra ngoài và thời gian nghiệm thu: Giảm sự lệ thuộc vào các đơn vị kiểm định thuê ngoài, tiết kiệm chi phí vận hành lâu dài và rút ngắn tiến độ dự án.
• Dữ liệu tin cậy, minh bạch cho dự án: Kết quả kiểm tra được lưu trữ và phân tích bằng phần mềm chuyên dụng, đảm bảo tính minh bạch và dễ dàng đối chiếu khi cần báo cáo cho chủ đầu tư, tư vấn giám sát hay cơ quan quản lý.

Với kinh nghiệm triển khai thiết bị thử nghiệm công trình và dịch vụ tư vấn kỹ thuật lâu năm, Công ty CP Công nghệ và Tư vấn CIC không chỉ cung cấp thiết bị PDA mà còn đồng hành cùng khách hàng qua:

• Đào tạo vận hành và bảo trì thiết bị
• Hỗ trợ phân tích dữ liệu và báo cáo kỹ thuật
• Dịch vụ hậu mãi, bảo hành chuyên nghiệp

Với sự hợp tác này, Công ty CIC một lần nữa khẳng định vị thế là đối tác tư vấn và cung cấp thiết bị kỹ thuật tin cậy cho các doanh nghiệp xây dựng tại Việt Nam, góp phần nâng cao chất lượng và hiệu quả thi công nền móng công trình.
