Giải pháp giám sát đường dây truyền tải điện

11/06/2021

Lượt xem 68

Hệ thống đường dây truyền tải điện Việt Nam là một mạng lưới cơ sở hạ tầng kỹ thuật phức tạp. Từ hàng trăm nhà máy điện các loại được dẫn bằng hệ thống lưới điện trên 8.000 km đường dây 500kV, gần 16.500 km đường dây 220kV phân phối điện đến các khu công nghiệp, hộ dân tiêu thu,… cho thấy quy mô và tầm quan trọng của hệ thống đường dây truyền tải điện. Để đảm bảo cung cấp đủ điện cho phát triển kinh tế xã hội của đất nước và đời sống của nhân dân thì việc giám sát đảm bảo an toàn cho đường dây truyền tải điện trước sự hao mòn do thời gian, sự cố do nắng nóng, mưa bão sạt lở là thực sự cần thiết. Hiểu rõ vấn đề gặp phải của ngành điện, Công ty Cổ phần Công nghệ và Tư vấn CIC đã hợp tác cùng hãng LineVision giới thiệu “Hệ thống LineVision V3 - Giải pháp giám sát đường dây truyền tải điện” nhằm giải quyết vấn đề này.

Vấn đề khi truyền tải điện năng đi xa

Để truyền tải điện năng đi xa, người ta cần nâng mức điện áp lên cao nhằm mục đích giảm tổn hao khi truyền tải. Với đường dây cao áp, cần phải quan tâm đặc biệt đến khoảng cách an toàn điện, tránh việc phóng điện xảy ra từ dây dẫn xuống đất. Hơn nữa, vấn đề về lực tác dụng của dây lên cột truyền tải cũng được tính toán cẩn thận để tránh trường hợp xô đổ cột, hay đứt gãy ở các mối nối.

Các yếu tố thiên nhiên như nhiệt độ, sức gió có ảnh hưởng trực tiếp đến độ võng của dây. Chẳng hạn nếu nhiệt độ cao làm cho dây giãn ra, độ võng thấp xuống gây mất an toàn cách điện. Khi nhiệt độ xuống thấp dẫn đến việc dây bị co lại, làm dây bị căng và tác dụng lực lên đầu cột. Vì vậy, một giải pháp giám sát trực tiếp các yếu tố này là rất cần thiết, đặc biệt với những đường dây xuyên núi, xuyên biển, những nơi gây khó khăn cho việc kiểm tra bằng các phương pháp truyền thống.

Hệ thống LineVision V3 – giải pháp giám sát đường dây truyền tải

Với các thu thập các cảm biến quang học hiện đại, hệ thống giúp thông số về thời tiết như: nhiệt độ, sức gió, phát hiện các hư hỏng ở chân cột,… từ đó đánh giá sự ảnh hưởng đến đường dây. Ngoài ra, các cảm biến EMF đi kèm còn có thể đo dòng tải, công suất giúp đánh giá chất lượng điện truyền tải

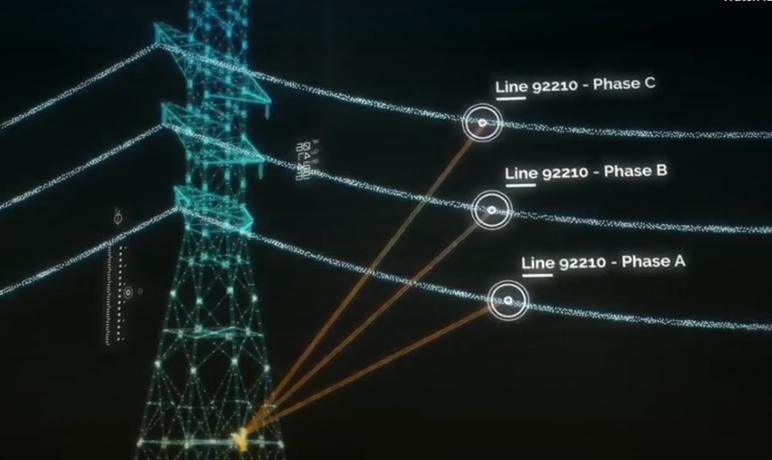

Minh họa hệ thống giám sát

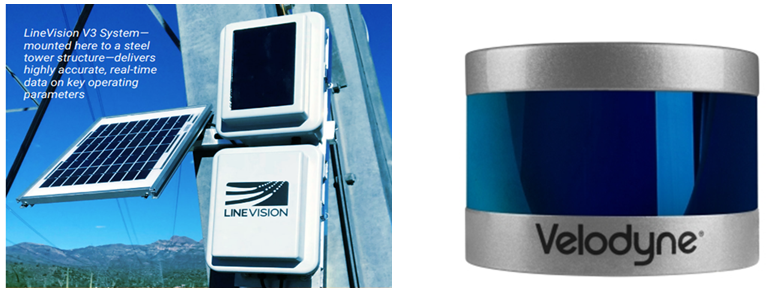

Hệ thống giám sát đặt trên cột và cảm biến lắp trên đường dây



Các thông số được giám sát bao gồm:
-    Xếp hạng dòng động theo thời gian thực (DLR)
-    Xếp hạng dòng dự báo (1-48 giờ)
-    Công suất tác dụng, công suất phản kháng, Hệ số công suất
-    Độ võng / Khoảng cách với đất của dây dẫn
-    Dịch chuyển ngang của dây
-    Nhiệt độ dây dẫn
-    Phát hiện đóng băng và mất ổn định khí động (Galloping)
-    Dữ liệu thời tiết cụ thể
-    Từ trường xung quanh dây

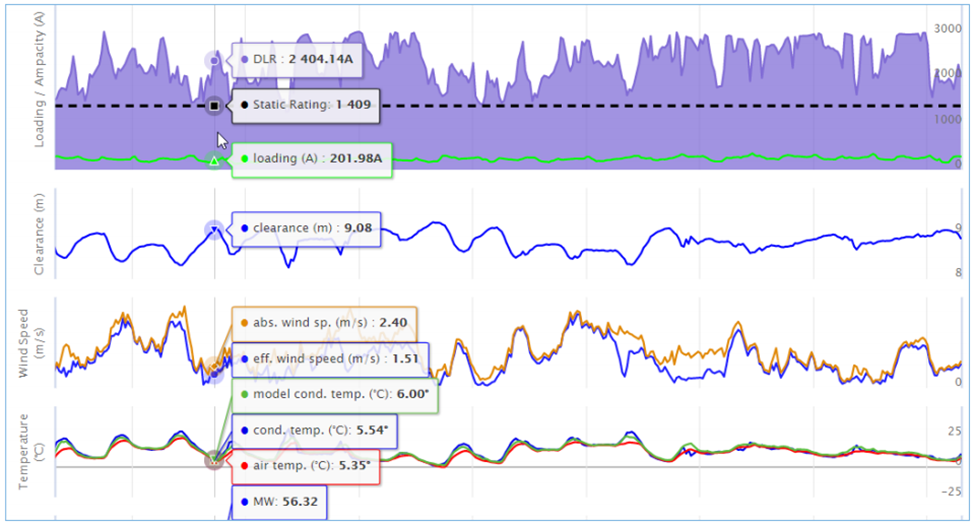

Các yếu tố giám sát của hệ thống







LineVision giúp quản lý tài sản một cách thông minh. Cảnh báo tự động được gửi khi phát hiện thấy các hiện tượng bất thường như đóng băng, mất ổn định khí động (do gió) hoặc hư hỏng cấu trúc cột. Dữ liệu của LineVision dùng để xác định các đường dây bị hư hỏng cần sửa chữa, thay thế và kéo dài thời gian sử dụng hữu ích của các đường dây khỏe mạnh.

Đường dây truyền tải có chi phí đầu tư rất lớn và có vai trò cực kỳ quan trọng trong cần phải hệ thống điện đảm bảo không gây sự cố gây thiệt hại về người và tài sản. Hệ thống LineVision V3 giải pháp hiện đại giúp dự báo sớm các vấn đề nguy hiểm có thể xảy ra một cách nhanh chóng giúp tiết kiệm thời gian, công sức cho các đơn vị vận hành, quản lý.

Công ty Cổ phần Công nghệ và Tư vấn CIC luôn nỗ lực phấn đấu để trở thành đơn vị đi đầu trong việc góp phần xây dựng hệ thống quản lý vận hành đem lại những công nghệ hiện đại, an toàn cho ngành Điện.

 Liên hệ ngay với chúng tôi để được tư vấn giải pháo phù hợp nhất!
