    Hướng dẫn sử dụng và tạo đối tượng RTEXT (Remove text) với phần mềm enjiCAD

    29/05/2024

    Lượt xem 57

    Với phần mềm enjiCAD, người dùng có thể sử dụng và tạo đối tượng RTEXT (Remove text).

    Tính năng RTEXT được sử dụng để tạo remove text. Người dùng có thể chỉnh sửa một đối tượng Rtext đã có sẵn với lệnh RTEDIT.

    Cách để gọi và sử dụng tính năng RTEXT

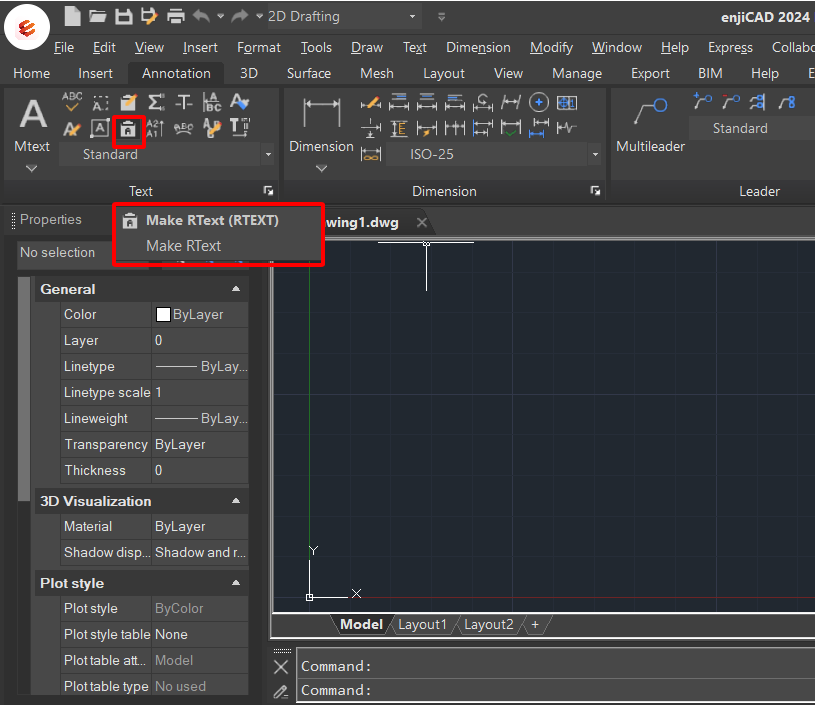

    • Khi đang sử dụng môi trường 2D Drafting, tìm tab Annotation > Text > Make Rtext (RTEXT) như dưới đây:

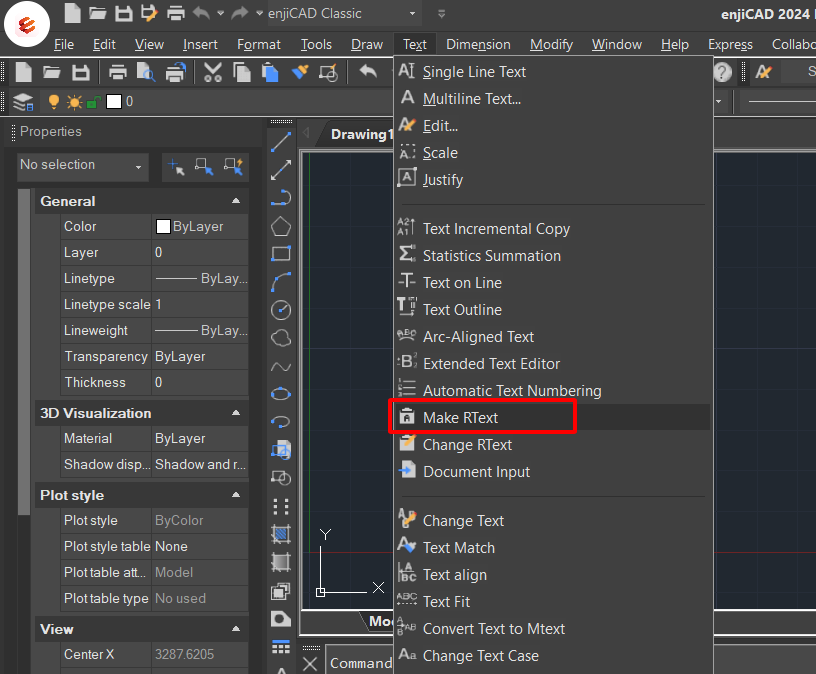

    • Ở môi trường enjiCAD classic, tìm Text > Make Rtext như dưới đây:

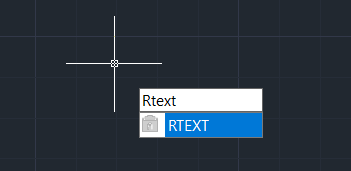

    • Hoặc gọi lệnh RTEXT trực tiếp và ấn Enter:

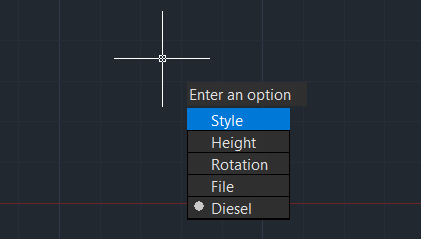

    Sau khi gọi lệnh, ta sẽ được chọn option như dưới đây:

    Cách để link .txt file vào bản vẽ

    Sử dụng Rtext cho phép hiển thị nội dung trong một .txt file được lưu trữ ngoài phần mềm.

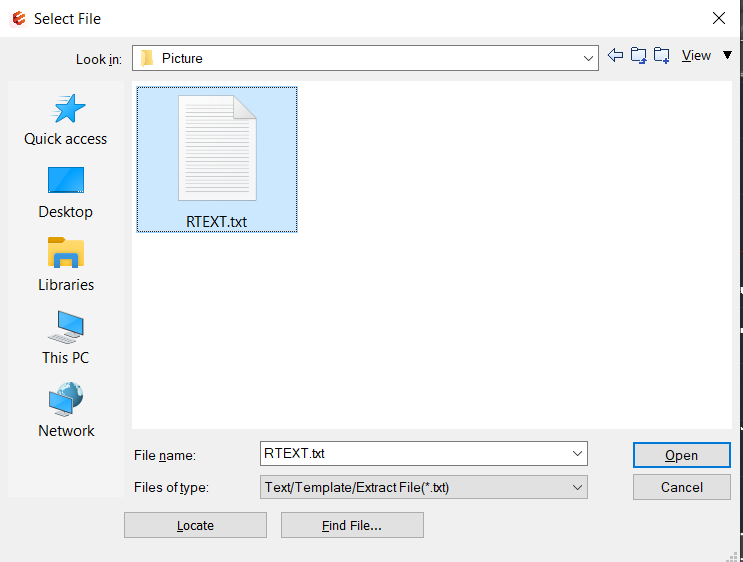

    Sau khi gọi RTEXT, lựa chọn File option để chọn một file text ở cửa sổ Select File như hình dưới đây:



    Cách hiển thị đường dẫn của file DWG đang thao tác

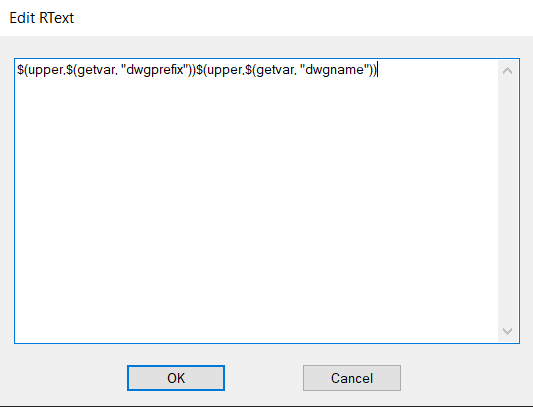

    Đây là một tính năng khác của RTEXT khi nó có thể tự động lấy đường dẫn và hiển thị nó ngay bên trong bản vẽ. Chúng ta có thể lựa chọn Diesel trong RTEXT và nhập:

    $(upper,$(getvar, "dwgprefix"))$(upper,$(getvar, "dwgname"))

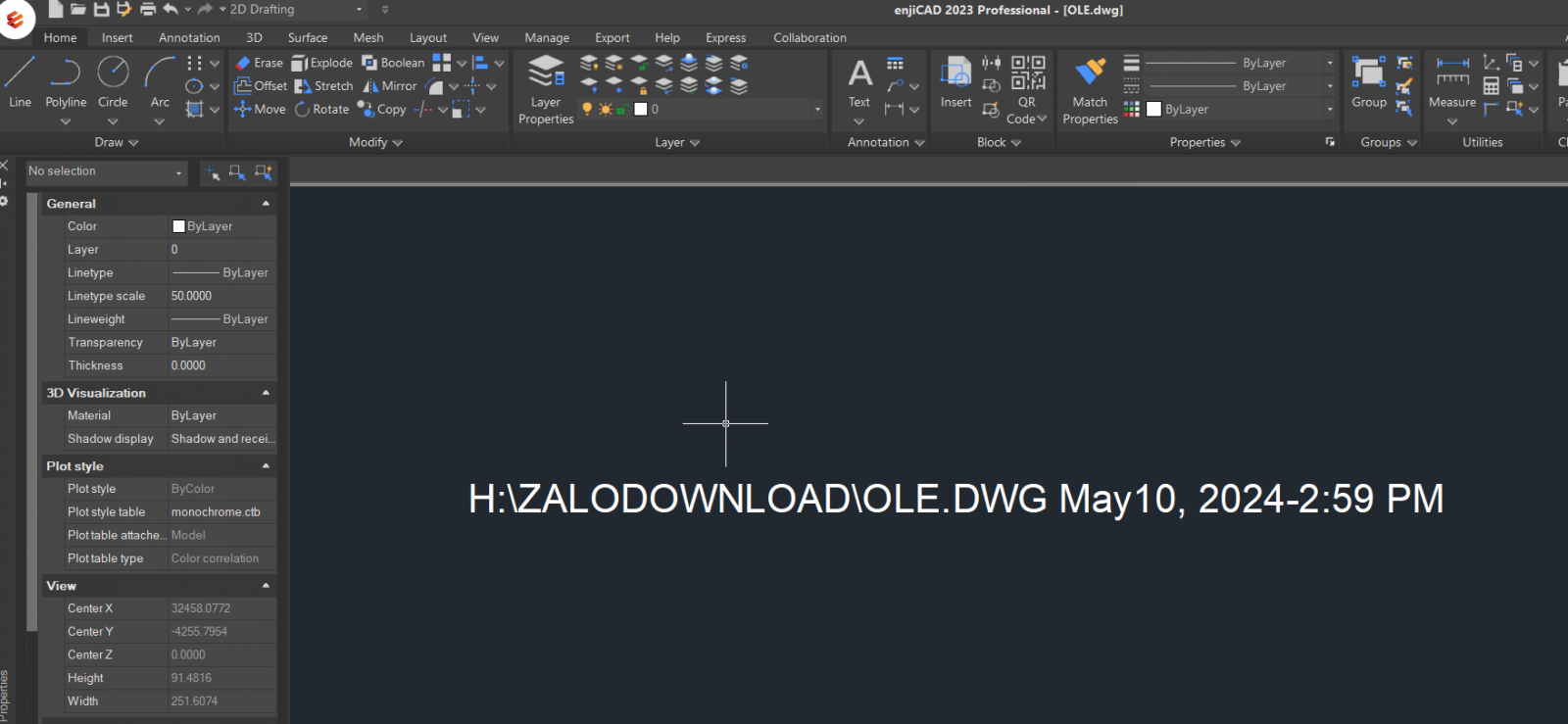

    Sau đó dòng text đường dẫn sẽ hiển thị trên bản vẽ như sau:

    Cách để gán hiển thị thời gian vào bản vẽ

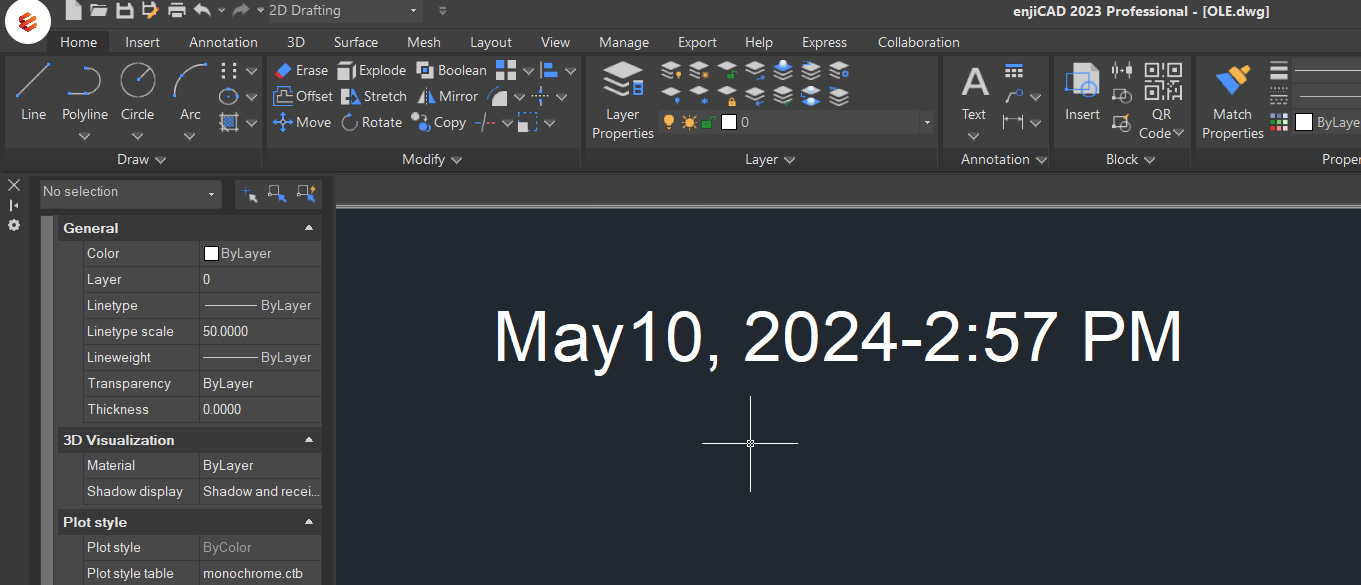

    Chúng ta có thể sử dụng Diesel trong tính năng RTEXT để hiển thị ngày tháng với các ký tự sau đây:

    $(edtime,0,MONDD"," YYYY-H:MM AM/PM)





    Và ta có thể kết hợp cả hai để hiển thị cả đường dẫn và thời gian bằng dòng text như sau:

    $(upper,$(getvar, "dwgprefix"))$(upper,$(getvar, "dwgname")) $(edtime,0,MONDD"," YYYY-H:MM AM/PM)
