IDEA StatiCa giúp tiết kiệm 900 giờ thiết kế kết cấu nhà máy khí tự nhiên

Trong các dự án công nghiệp có quy mô lớn, việc chuyển dữ liệu giữa phần mềm phân tích kết cấu và công cụ thiết kế liên kết thường tiêu tốn nhiều thời gian, đồng thời tiềm ẩn nguy cơ sai sót khi nhập liệu thủ công. Với dự án nhà máy khí tự nhiên tại Las Vegas, CSF Consulting đã sử dụng IDEA StatiCa kết hợp Checkbot để liên thông dữ liệu trực tiếp từ STAAD.Pro, xử lý hàng trăm nút liên kết và hàng nghìn tổ hợp tải trọng. Quy trình này không chỉ giúp nâng cao tính nhất quán của dữ liệu thiết kế mà còn giúp đội ngũ kỹ sư tiết kiệm tới 900 giờ làm việc trong một dự án.

Về dự án

Dự án này là một sự hợp tác đặc biệt, do thiết kế sơ bộ đã được hoàn thành trước khi CSF Consulting tham gia. Bản thiết kế sơ bộ ban đầu sử dụng các định hình thép của nước ngoài. CSF đã tiếp tục thiết kế dựa trên các định hình thép này nhờ sự hỗ trợ đa dạng từ phần mềm phân tích của họ.

"Nhiệm vụ của chúng tôi là tiếp nhận và chịu trách nhiệm pháp lý thiết kế (Engineer of Record) đối với các cấu kiện kết cấu được thiết kế tại Trung Quốc nhưng sẽ được chế tạo và lắp dựng tại Hoa Kỳ." Carlos A. Gutierrez, PE MLSE

Kỹ sư trưởng Kết cấu / Xây dựng

Dự án bao gồm nhiều công trình với đặc tính kỹ thuật riêng biệt. Một hạng mục đặc thù đã được tính toán bằng phần mềm STAAD.Pro. Điều này cho phép ông Carlos A. Gutierrez và các đồng nghiệp kiểm tra lại kích thước cấu kiện dưới các tải trọng cập nhật, bao gồm tải trọng động đất và tải trọng gió khống chế đối với kết cấu hở.

Sau đó, thông qua công cụ IDEA StatiCa Checkbot, toàn bộ vị trí nút, hình học và tổ hợp tải trọng từ STAAD.Pro đã được chuyển trực tiếp sang IDEA StatiCa, loại bỏ hoàn toàn công đoạn nhập tải và dựng lại mô hình thủ công. Khi hoàn tất thiết kế liên kết, đội ngũ đã xuất hồ sơ tính toán hoàn chỉnh từ IDEA StatiCa, giúp cơ quan thẩm định dễ dàng phê duyệt và đóng góp ý kiến.

Thách thức kỹ thuật

Phần lớn khó khăn bắt nguồn từ việc dự án ban đầu được lập tại Trung Quốc với tiêu chuẩn thiết kế khác biệt so với tiêu chuẩn Hoa Kỳ. Do đó, CSF phải phân tích và kiểm tra lại toàn bộ kết cấu theo tiêu chuẩn Mỹ (US Codes), đồng thời phải xử lý các loại thép định hình nước ngoài do dự án được gia công ở nước ngoài.

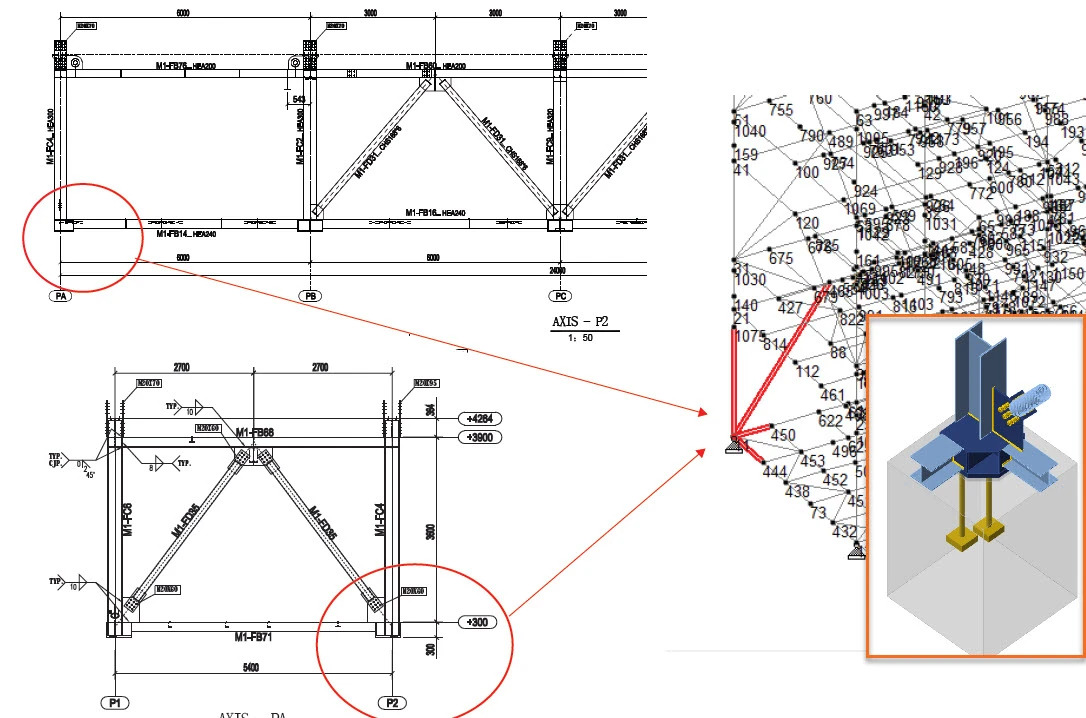

Liên kết thể hiện bên dưới là minh họa điển hình cho độ phức tạp của dự án. Nó bao gồm bản đế chân cột với nhiều sườn gia cường, kết nối với hai cấu kiện nằm ngang và một thanh giằng chéo bắt vào chân cột — toàn bộ được neo chắc chắn vào bệ bê tông.

Mô phỏng liên kết chân cột phức tạp trên phần mềm IDEA StatiCa

Giải pháp và kết quả

Nhờ IDEA StatiCa, nhóm của Carlos A. Gutierrez đã kiểm tra chính xác từng liên kết và chứng minh được rằng tất cả các trường hợp tải trọng đều đã được xét đến theo đúng yêu cầu của đơn vị thẩm định. Tính năng này giúp tiết kiệm trung bình ít nhất 30 giờ làm việc trên mỗi nút liên kết, giúp tiến độ dự án luôn đảm bảo kế hoạch và ngân sách.

Khả năng liên thông dữ liệu giữa STAAD.Pro và IDEA StatiCa đóng vai trò quyết định giúp tránh các sai sót khi nhập tải trọng. Nhờ đó, đơn vị tư vấn đã chuyển đổi và xác minh thành công bản thiết kế gốc từ Trung Quốc thành một thiết kế an toàn, đạt chuẩn và tuân thủ hoàn toàn luật pháp địa phương.
