Queens Wharf Skydeck là một trong những dự án nổi bật đã được Kỹ sư Dallas Lee và nhóm kỹ sư của ông thực hiện dựa trên giải pháp IDEA StatiCa. Bằng IDEA StatiCA, nhóm kỹ sư của Dallas Lee đã lập mô hình các nút giàn ba chiều một cách chính xác, an toàn và hiệu quả, góp phần hoàn thiện Queens Wharf Skydeck tại Úc.
Queens Wharf Skydeck là điểm đến không thể bỏ qua cho những ai đang tìm kiếm khung cảnh ngoạn mục của Brisbane. Nằm ở độ cao 100 mét so với Sông Brisbane, Skydeck sẽ cung cấp một đài quan sát ngoài trời và khu vực công cộng giữa các tòa tháp của Queens Wharf Development, cung cấp tầm nhìn toàn cảnh về dòng sông, Công viên Bờ Nam và đường chân trời thành phố.
Queens Wharf Skydeck được xây dựng từ thép và bao gồm ba nhịp 25 m, 30 m và 35 m, bắc cầu giữa các tòa tháp của dự án (IT1, IT2, IT3 và IT4). Hai nhịp (IT1-IT2 và IT3-IT4) được thiết kế với các khớp chuyển động cố định cho phép các tòa tháp được kết nối chuyển động độc lập. Khoảng IT1-2 đưa ra một thách thức đặc biệt. Nó bắc cầu từ mặt bên của Tháp IT1 từ một sàn cố định nhô ra cách mặt tiền của tòa tháp tới 12 m, đòi hỏi khớp nối phức tạp. Các nhịp của Queens Wharf Skydeck được lắp ráp và ốp ở mức bục, sau đó trượt theo chiều ngang vào vị trí thông qua hệ thống đường ray, trước khi được kích theo chiều dọc.
"Trước khi có phần mềm IDEA StatiCa, chúng tôi nhận thấy việc thiết kế và chi tiết hóa các kết nối thép rất phức tạp hoặc đặt riêng sẽ có cách tiếp cận thận trọng hơn hoặc chúng tôi sẽ dành nhiều thời gian để thực hiện các mô hình phân tích phần tử hữu hạn tùy chỉnh"- Theo kỹ sư Dallas Lee Principal cho biết.

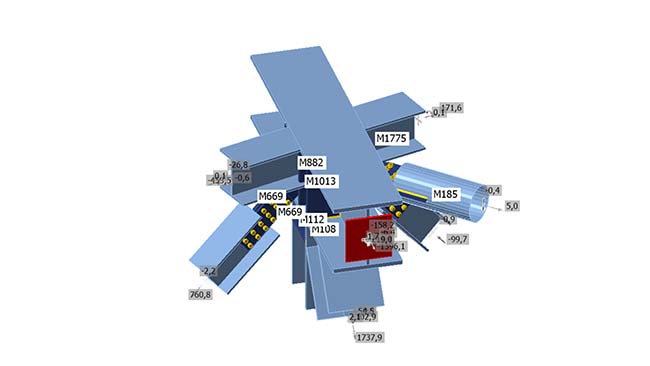

Do tính chất của dự án, giao điểm của các nút nơi kết nối các giàn đã trở nên phức tạp. Không có phần mềm nào mà Dallas Lee và nhóm của anh ấy đã gặp phải trước đó có thể giải quyết bao gồm các loại kết nối đó mà không lập mô hình chúng từ đầu trong chương trình phần tử hữu hạn FEA của họ, chương trình này chậm đến mức không thể chấp nhận được.
Dự án có 4 tòa tháp với cầu vượt giữa tháp IT2 và IT3. Lý do chính cho việc sử dụng IDEA StatiCa là để thiết kế các nút giàn phức tạp trong Skydeck giữa các tháp IT1 và IT2 và IT3 và IT4.
Do mức độ phức tạp bên trong và xung quanh các nút này, việc lập mô hình chúng trong phần mềm FEA truyền thống sẽ mất quá nhiều thời gian. Họ nhận thấy rằng IDEA StatiCa là giải pháp lý tưởng để lập mô hình các kết nối như vậy và thực hiện nhanh chóng.
Một khía cạnh độc đáo khác của dự án là tháp IT 1 và 2 có phản ứng địa chấn rất khác nhau nên chúng di chuyển khác nhau. Điều này có nghĩa là, nếu họ khóa các boong giữa các tòa tháp, rất nhiều nội lực sẽ phát triển thêm. Để khắc phục điều này, họ đã sử dụng khớp nối chuyển động để sàn có thể xoay tại điểm đó. Để đạt được trục xoay này, họ đã sử dụng một ổ trục đặt trên một tay quay bằng thép bên trong. Điều này dẫn đến nhu cầu thiết kế các kết nối chế tạo bằng thép đặt riêng rất phức tạp để đạt được điều này. "Trước đây, chúng tôi thực hiện các mô hình FEA rất phức tạp, rõ ràng là khá tốn thời gian để ghép lại với nhau. Trong khi đó IDEA StatiCa giúp chúng tôi thực hiện toàn bộ quá trình đó nhanh hơn rất nhiều"- Kỹ sư Dallas Lee cho biết.
Trong quá trình thực hiện dự án, mặt cắt của boong cần được chú ý đặc biệt. Trước đây, nó có hình dạng giống như một thân thuyền. Bằng cách đưa một tay quay vào cả bề mặt trên và mặt dưới, điều này có nghĩa là cần phải có các kết nối thép rất phức tạp, trong đó dầm phụ quay qua đường giàn chính.
Dallas và nhóm của anh ấy cũng phải đối mặt với việc giải quyết một số kết nối rất sáng tạo khác do quyết định nghiêm ngặt về mặt kiến trúc trong cách thực hiện dự án. IDEA StatiCa cho phép họ vượt qua tất cả những trở ngại này và có được sự tự tin vào khả năng cung cấp tất cả các thiết kế kết nối một cách chính xác, bất kể độ phức tạp của chúng.
Điểm mấu chốt rút ra từ dự án đối với Dallas và nhóm của anh ấy là sự tự tin mà anh ấy và nhóm của mình cảm nhận được trong các thiết kế của họ. Thay vì sử dụng mô hình FEA thông thường, độ tin cậy này phần lớn là do quá trình thử nghiệm diễn ra sau khi sử dụng IDEA StatiCa.
Họ cũng có thể phát triển một quy trình làm việc trong đó họ có thể lấy hình dạng thành phần và lực thành phần từ mô hình phân tích phần tử hữu hạn của mình. Họ thiết lập tập lệnh Python để có thể trích xuất dữ liệu từ Strand7 sang định dạng tệp SAF vì Strand7 không có liên kết BIM. Điều này giúp có thể nhập mô hình vào IDEA StatiCa thông qua Checkbot, đây là một lợi thế rất lớn cho nhóm vì điều này có nghĩa là họ có thể truyền dữ liệu mà không bị mất bằng cách sử dụng API được ghi chép rõ ràng của IDEA StatiCa.
"Chúng tôi đã có một quy trình tự động hóa rất nhanh chóng, được hỗ trợ bởi IDEA StatiCa BIM Links và nhập định dạng SAF"- Theo Dallas Lee cho biết.
Trước đây, Dallas và nhóm của anh ấy phải thận trọng hơn với phương pháp thiết kế của họ, đánh giá mọi thứ theo cách thủ công, áp dụng các mô hình được ghi lại và điều chỉnh chúng cho phù hợp với kết nối tùy chỉnh. Hoặc nếu họ muốn trình bày chi tiết một thứ gì đó rất phức tạp, họ sẽ tạo các mô hình phân tích phần tử hữu hạn tùy chỉnh ngay từ đầu.
Việc sử dụng quy trình làm việc này, nơi họ đưa vào các hình học của bộ phận cũng như tất cả các trường hợp tải trọng và sự kết hợp khác nhau, đã giúp họ tiết kiệm rất nhiều thời gian. Điều này giúp họ tự tin vào thiết kế của mình, cũng như thúc đẩy họ nỗ lực hơn một chút.
Dallas Lee cho biết: "Đối với tôi, điều quan trọng là tiết kiệm thời gian trong việc phát triển các loại kết nối này và sau đó có thể truyền đạt điều đó đến người chế tạo".
Robert Bird Group là một công ty tư vấn kỹ thuật toàn cầu với hơn 700 nhân viên tại 11 văn phòng. Là thành viên của Tập đoàn Surbana Jurong, họ cam kết mang lại tầm nhìn cho từng khách hàng thông qua việc không ngừng theo đuổi sự xuất sắc về mặt kỹ thuật trên tất cả các dự án. Họ cung cấp dịch vụ trên năm lĩnh vực, dựa trên chuyên môn quốc tế của họ: kỹ thuật kết cấu, kỹ thuật dân dụng, kỹ thuật xây dựng, kỹ thuật địa kỹ thuật (Anh và Trung Đông), thiết kế và xây dựng ảo.
