Một số cách để tính diện tích các đối tượng trong enjiCAD

18/02/2022

Lượt xem 29

Từ những đối tượng đơn giản như các hình đa giác hay các đối tượng khép kín đều có thể tính được diện tích bằng những cách khác nhau trong enjiCAD. Trong nhiều trường hợp yêu cầu phải tính toán diện tích, và với enjiCAD chúng ta có nhiều cách khác nhau để làm được điều đó.

1. Truy cứu thông qua Properties Tab

Với những đối tượng cơ bản và đơn lẻ, ta có thể tìm thấy dễ dàng thông số diện tích Area trên thanh Properties Tab ( Phím tắt Ctrl + 1 ).

properties-phan-mem-cad



2. Sử dụng lệnh AREA

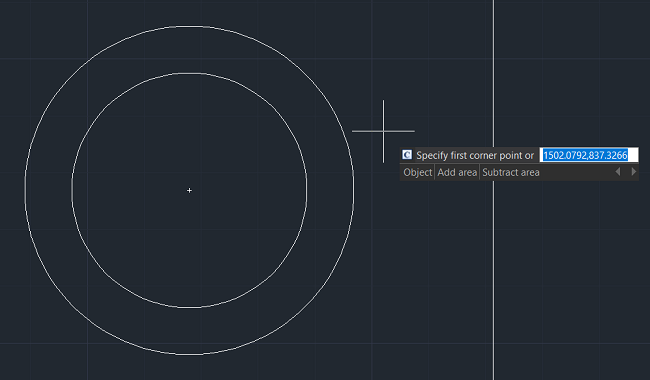

Lệnh Area ( Phím tắt AA ) cho phép tính diện tích các đối tượng kín nhưng cho thêm nhiều tùy chọn hơn.



Sau khi nhập lệnh và ấn Enter, ta sẽ có thêm những tùy chọn tính mở rộng hơn.

Object: Tính diện tích hình kín bằng cách nhấp chuột vào đường bao, cách này giống với việc sử dụng thanh Properties Tab.

Add area: Tính diện tích theo đường bao tùy chọn. Cách này ta tự dùng các đường line để bao quanh khu vực cần tìm diện tích.

Subtract area: Chỉ định thêm/lựa chọn vùng diện tích theo đường bao với trừ đi diện tích phần giao.



Kết quả của diện tích phần cần tính sẽ được hiện thị trên phần command line.

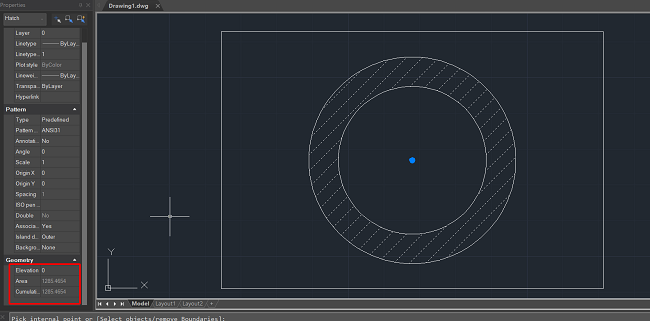

3. Sử dụng Hatch để tính diện tích

Đúng vậy, chúng ta sẽ sử dụng Hatch để bao phủ khu vực cần tính và sau đó xóa bỏ chúng đi khi hoàn tất.



Phần Hatch khi được tạo ra ta click vào để xem thông tin về diện tích ở bên Properties, cách này tuy mất thêm bước thao tác nhưng có thể ứng dụng tính những đối tượng, khu vực có đường bao phức tạp.



4. Sử dụng thanh Quick Properties để tra cứu

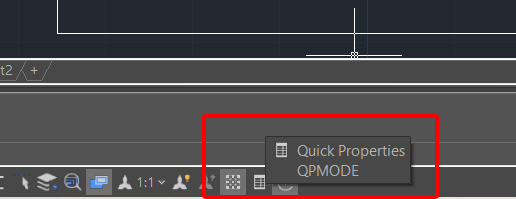

Ta có thể bật và tắt tính năng Quick Properties bằng cách kích hoạt ở phần Status bar như hình sau:



Bằng cách này ta có thể tra cứu thông tin diện tích đối tượng khá là nhanh và tiện lợi.

Cảm ơn các bạn đã đọc bài viết, mong là những thông tin trên sẽ giúp ích cho công việc thiết kế và sử dụng của anh em lên hơn nữa.
