    Nâng cao hiệu quả và độ chính xác trong thiết kế liên kết thép với phiên bản RAM Connection 2025 (25.0.0)

    29/07/2025

    Lượt xem 12

    Bản phát hành RAM Connection 2025 (phiên bản 25.0.0) mang đến nhiều cải tiến đáng kể cho các kỹ sư kết cấu và kỹ sư triển khai chi tiết thép, tập trung vào việc nâng cao hiệu quả và độ chính xác trong thiết kế liên kết.

    Các Tính Năng Mới Nổi Bật Của RAM Connection 2025 (phiên bản mới nhất hiện nay - Version 25.0.0)

    1.    Hỗ trợ Liên kết Giằng Ngang theo tiêu chuẩn AS 4100

    -    Bản cập nhật này giới thiệu khả năng hỗ trợ thiết kế liên kết giằng ngang tuân thủ tiêu chuẩn thiết kế AS 4100.

    -    Cấu hình dầm-dầm-giằng mới bao gồm bản mã bụng cho giằng đơn và bản mã đầu cho giằng đôi.

    -    Phần mềm hỗ trợ nhiều loại tiết diện giằng khác nhau, bao gồm tiết diện chữ T, chữ U, thép góc đơn và thép góc đôi.

    -    Hỗ trợ thiết kế liên kết tất cả các kết nối trọng yếu như: brace-to-gusset, gusset-to-beams, và beams-to-girder.

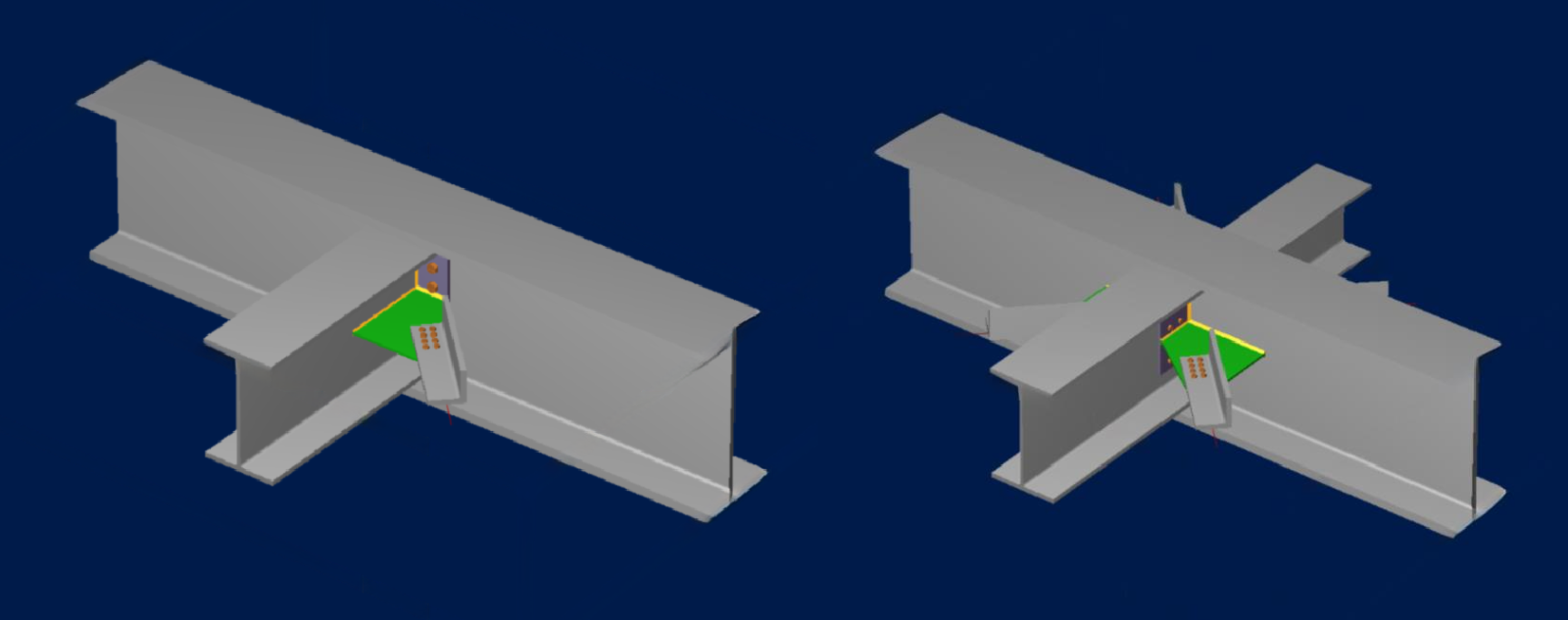

    Liên kết Dầm-Dầm-Giằng ngang mới cho giằng đơn và giằng đôi

    2.    Gán và Báo cáo liên kết theo Nhóm Nút:

    -    Giờ đây, người dùng có thể gán các liên kết và tạo báo cáo dựa trên nhóm nút (joint groups), giúp tổ chức và áp dụng các thiết kế liên kết hiệu quả hơn.

    -    Trước đây, việc báo cáo chỉ giới hạn ở từng nút riêng lẻ hoặc toàn bộ mô hình. Với tính năng mới, người dùng có thể chọn các nhóm nút cụ thể, gán liên kết cho tất cả các nút trong một nhóm, và tạo các báo cáo bao gồm dữ liệu thiết kế chi tiết như khối lượng vật liệu và kiểm tra thiết kế.

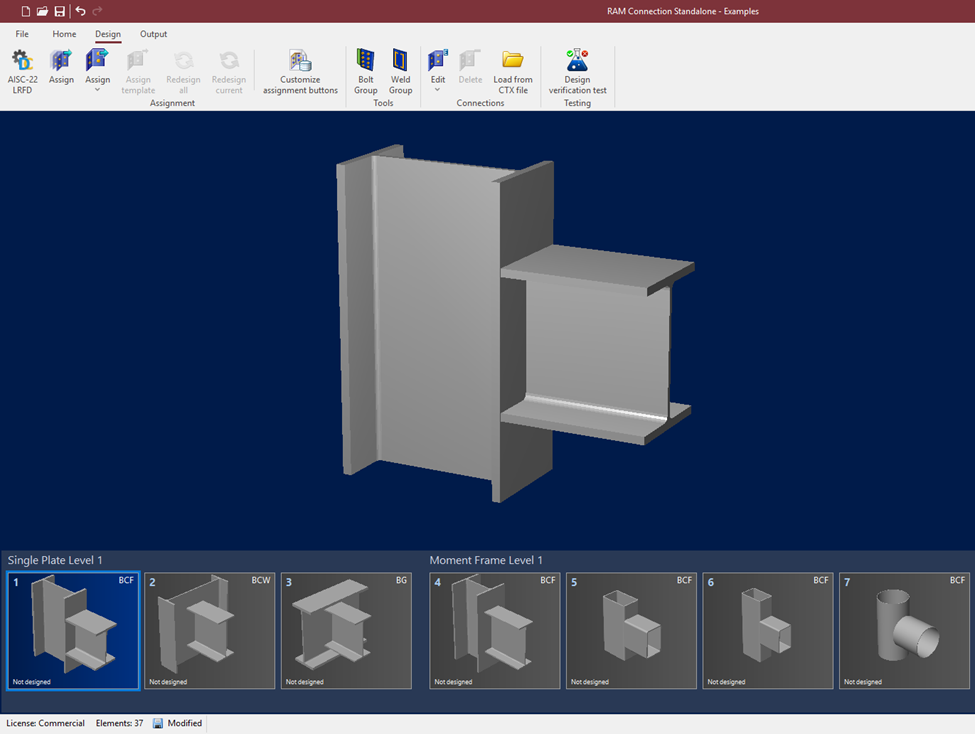

    Nút được chọn trong một nhóm nút.

    -    Khi một nút thuộc một nhóm được chọn, hộp thoại Gán liên kết (Assign Connection) sẽ có thêm một tùy chọn mới để chọn việc gán liên kết cho Nút hiện tại (Current joint) hay cho Nhóm nút hiện tại (Current joint group).

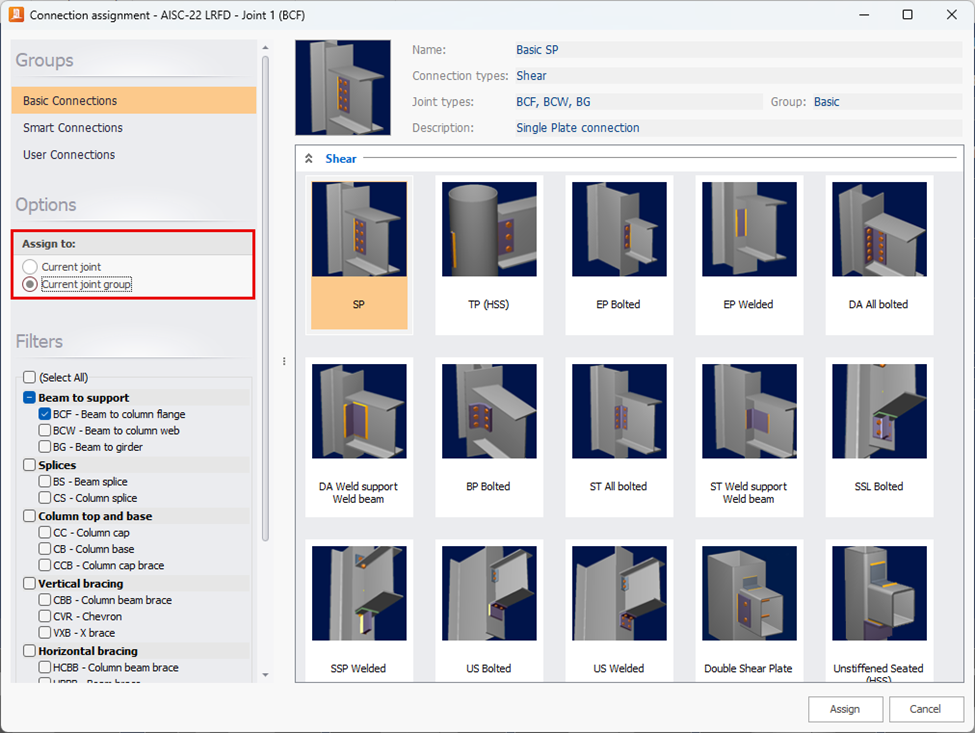

    Tùy chọn mới để chọn giữa Gán liên kết cho Nút hiện tại hoặc Nhóm nút hiện tại.

    3.    Cập nhật Thiết kế Bản Đế theo AISC Design Guide 1, Ấn bản thứ ba

    Bản phát hành này cập nhật thiết kế liên kết bản đế (base plate) để phù hợp với ấn bản mới nhất của Hướng dẫn Thiết kế AISC 1 (DG1), Ấn bản thứ ba. Các cải tiến sau đã được bao gồm:

    -    Thiết kế bu lông neo theo AISC 360 Chương J: bao gồm các kiểm tra tự động về khả năng chịu cắt, chịu kéo và chịu tác dụng đồng thời của cắt và kéo, qua đó mang lại thiết kế neo đáng tin cậy hơn.

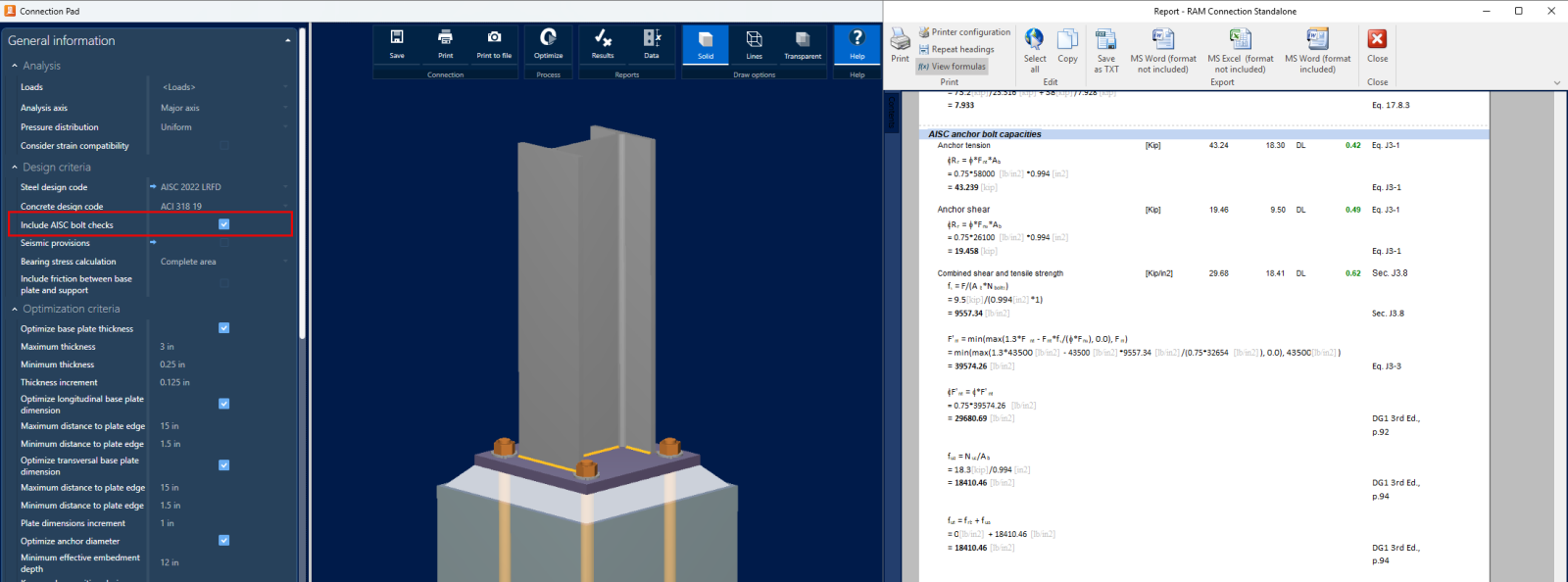

    Các kiểm tra bu lông neo theo Chương J của AISC

    -    Bổ sung tùy chọn sử dụng tấm đệm (washer plates) cho bulong neo

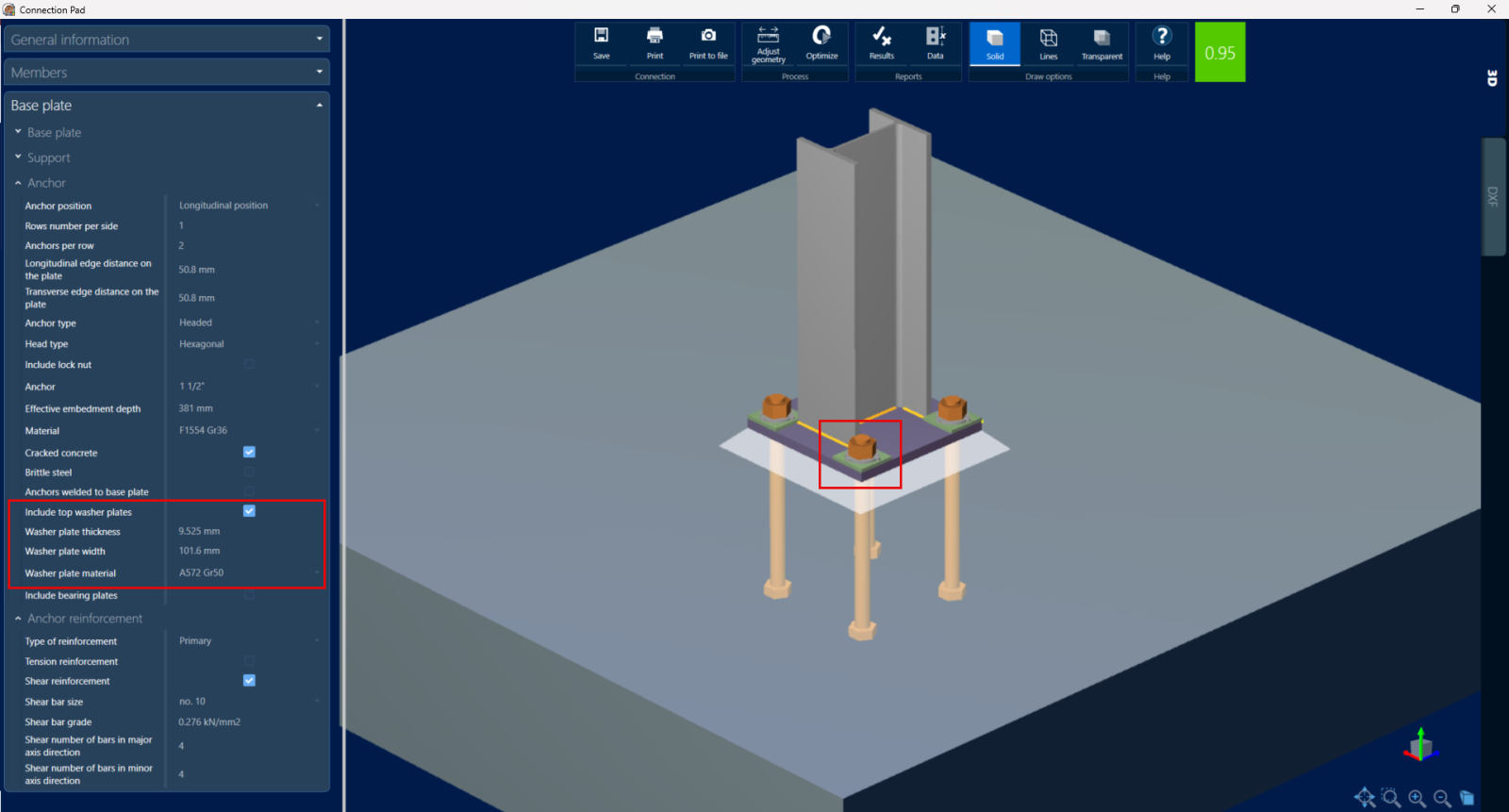

    Tùy chọn sử dụng tấm đệm

    -    Các Quy định chống động đất theo AISC 341 Mục D2.6c: Bản đế hiện đã hỗ trợ kiểm tra thiết kế kháng chấn dựa trên AISC 341, bao gồm tính toán cường độ chịu cắt và chịu uốn yêu cầu đối với các thanh bu lông neo theo Mục D2.6c cho các khung chịu mô men.

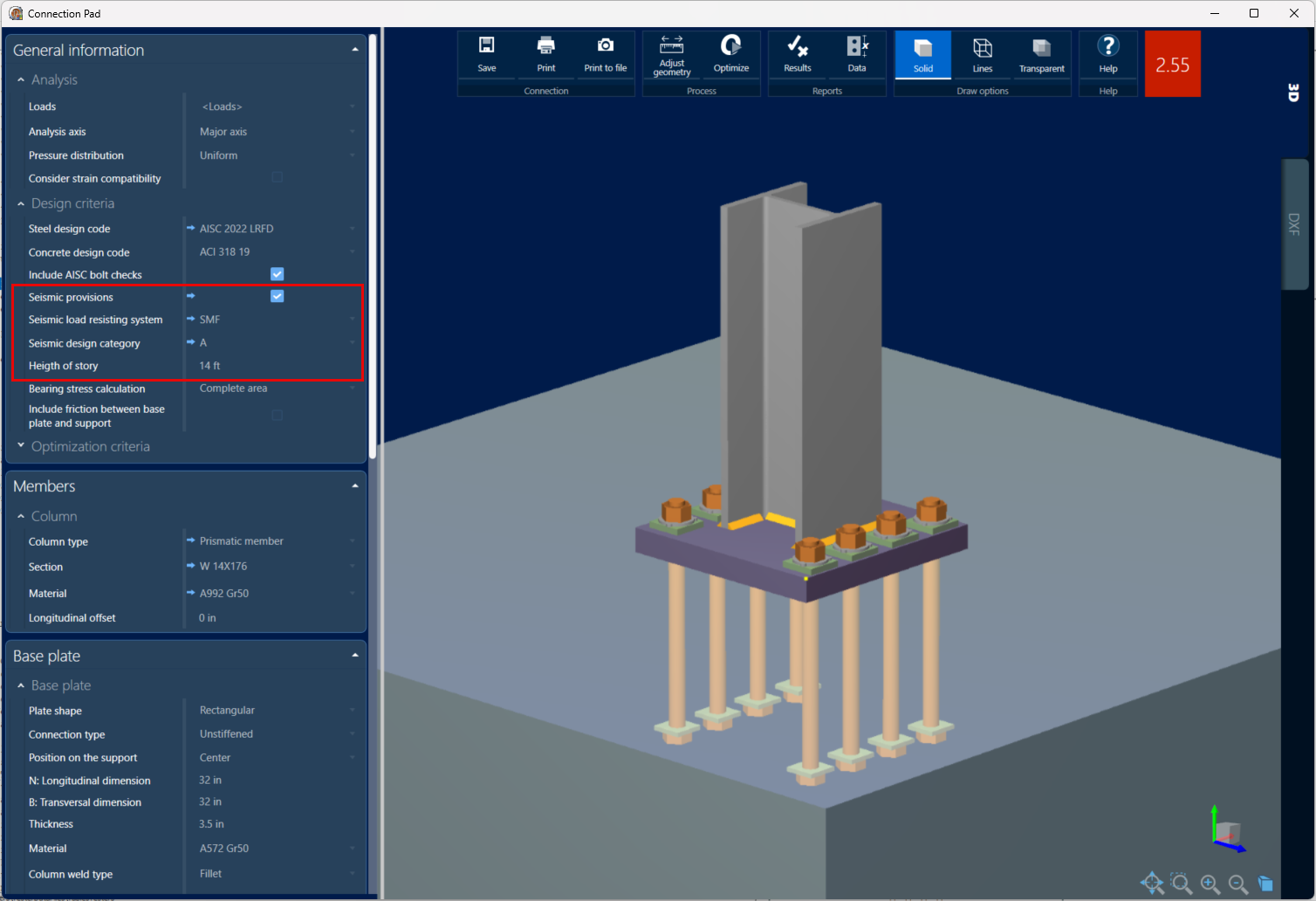

    Các quy định kháng chấn cho khung chịu mô men theo AISC 341

    4.    Tùy chọn bản đế AISC cho phép xét đến cốt thép gia cường đối với sự phá hoại bê tông do phá hoại cắt của gối chống cắt:

    Một tùy chọn mới "Use anchor reinforcement for shear breakout" hiện đã có sẵn cho các bản đế AISC có gối chống cắt. Khi được kích hoạt, cốt thép neo được định nghĩa sẽ được xem xét là hiệu quả trong việc chống lại sự phá hoại bê tông do phá hoại cắt của gối chống cắt theo Tiêu chuẩn "Thiết kế neo cho các cơ sở hóa dầu và công nghiệp khác" của ASCE, Ấn bản lần 2, 2022. Vì RAM Connection chưa bao gồm vị trí cốt thép, để biết quy trình chi tiết hơn, vui lòng tham khảo ấn phẩm của ASCE.

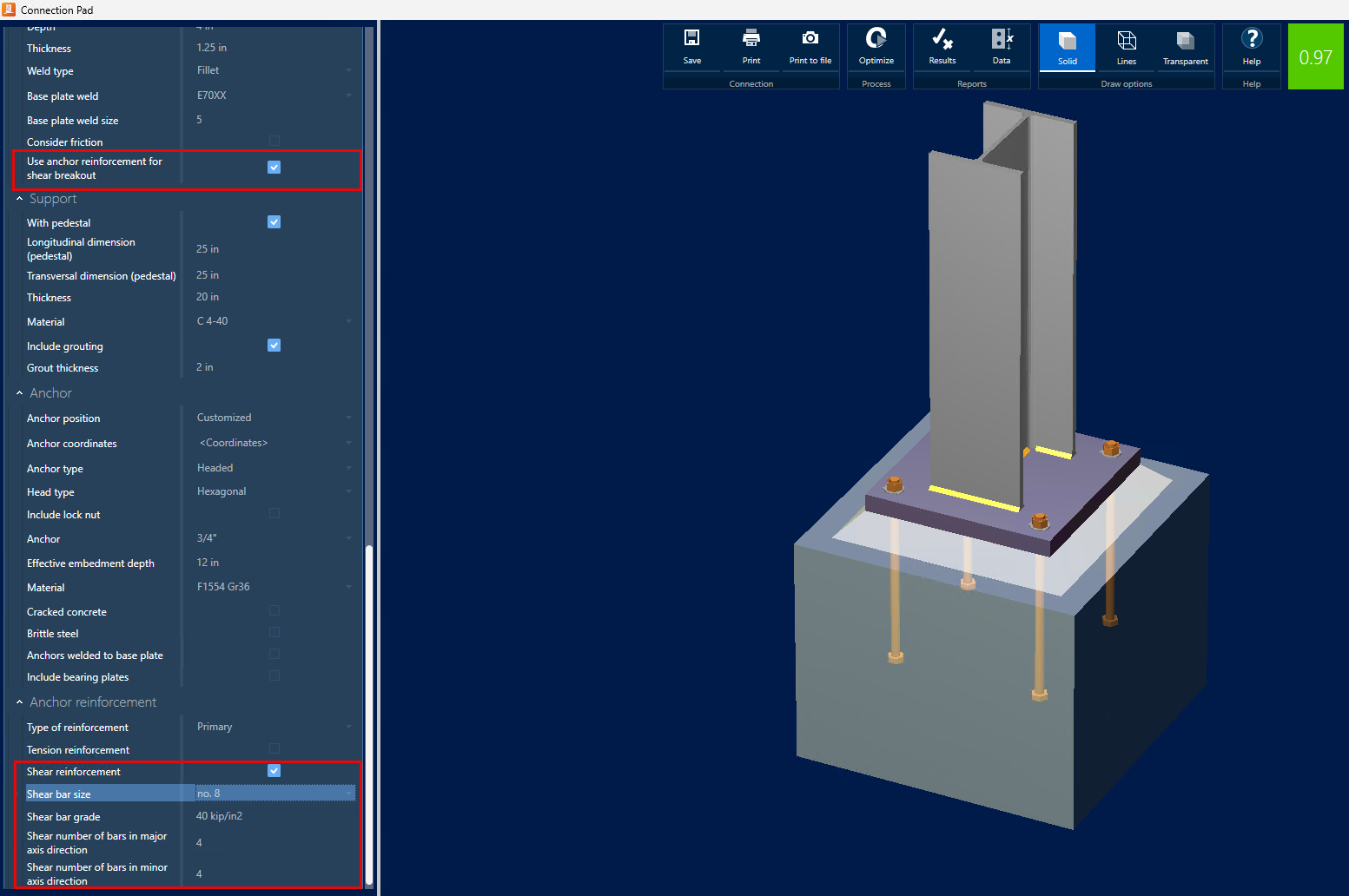

    Tùy chọn cốt thép gia cường mới cho phá hoại cắt của gối chống cắt.

    5.    Xuất Liên kết với Nhiều Chế độ xem DXF vào một Tệp duy nhất:

    -    Bản phát hành này giới thiệu khả năng xuất nhiều chế độ xem liên kết, như mặt đứng tấm nút, mặt bên và mặt bằng, vào một tệp DXF duy nhất.

    -    Cải tiến này giúp loại bỏ việc phải xuất từng chế độ xem riêng lẻ, tiết kiệm thời gian và công sức cho các nhà thiết kế và kỹ sư triển khai chi tiết khi làm việc với các liên kết thép phức tạp. Nó giúp cải thiện năng suất và hợp lý hóa việc tạo các bản vẽ chế tạo chi tiết.

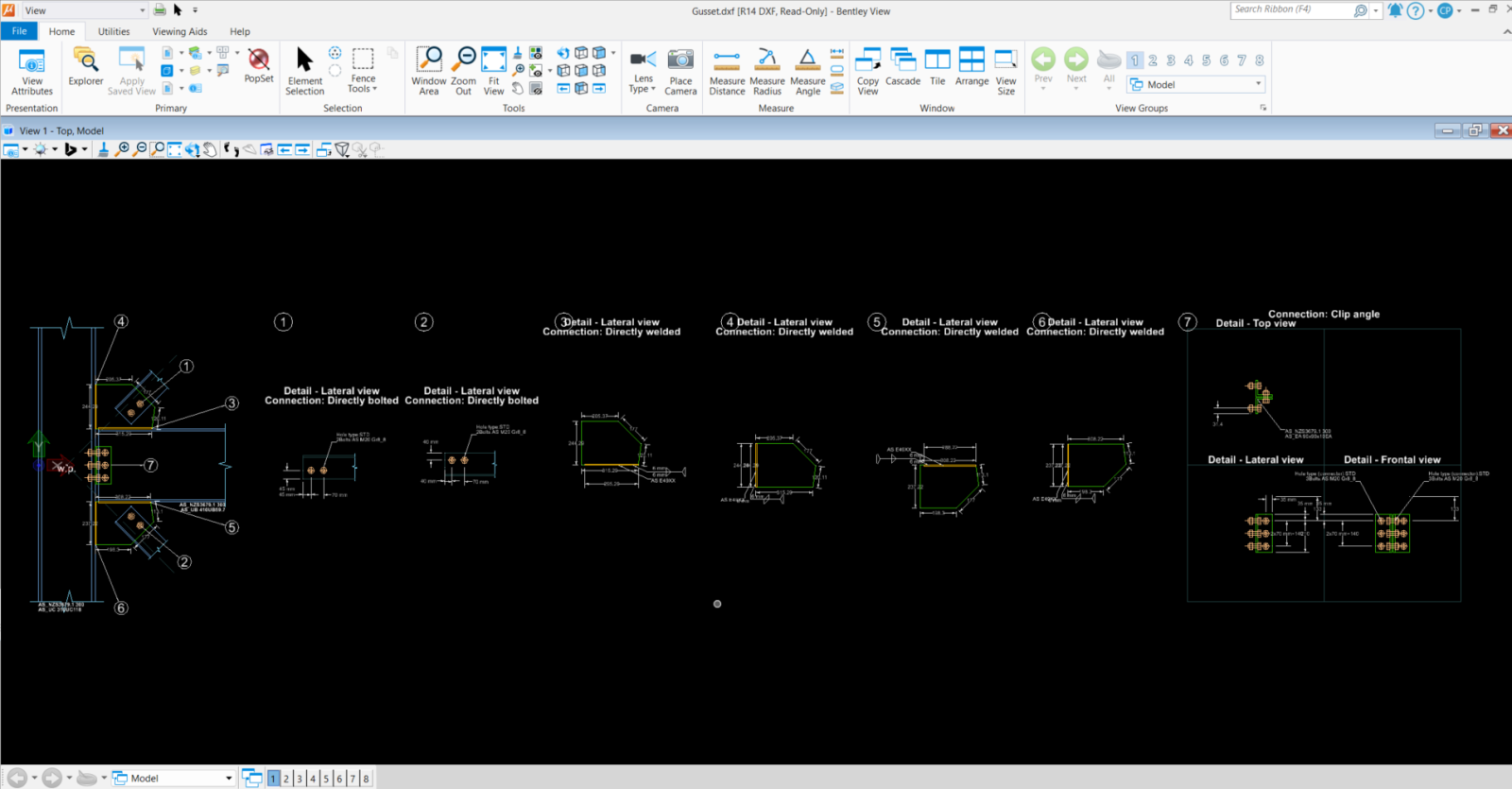

    Hiển thị nhiều chế độ xem bản mã trong một tệp DXF duy nhất

    6.    Các cải tiến khác:

    -    Cải thiện thiết kế bản mã bụng theo AS 4100.

    -    Tùy chọn giảm cường độ hàn để phù hợp với cường độ cắt của kim loại cơ bản theo AISC.

    -    Bổ sung khả năng chống trượt (slip resistance) cho tất cả các liên kết bu lông theo EN 1993.

    Bạn có thể tìm hiểu thêm chi tiết về bản cập nhật này tại trang hỗ trợ của Bentley Systems: RAM Connection 2025 Release Notes.
