Phát hành CSiCol v10

11/09/2020

Lượt xem 11

Hãng CSI vừa cho ra mắt version mới của phần mềm CSiCol. CSiCol v10 ngoài các tính năng như trước đây, hiện đã được bổ sung thêm các tính năng mới trong đó có tính năng nhập thông tin cột từ Etabs, hoạc nhập tiết diện từ text và file CAD DXF. Chi tiết tính năng mới của CSiCol v10 được tổng hợp như dưới đây:

ra-met-csicolv10

Tổng quan CSiCol
CSiCol phần mềm phân tích thiết kế kết cấu cột bê tông, bê tông cốt thép và vật liệu composite. CSiCol với công cụ Quick Design Wizard giúp truy cập vào tất cả các biểu mẫu thông số cần thiết trong quá trình thiết kế cột, giúp đơn giản quá trình thiết kế, có tổ chức và tăng hiệu quả. Thiết kế có thể tuân theo các tiêu chuẩn quốc tế. Quá trình phân tích và thiết kế có tính tương tác.

Một số tính năng mới

1. Khả năng phân tích & thiết kế:

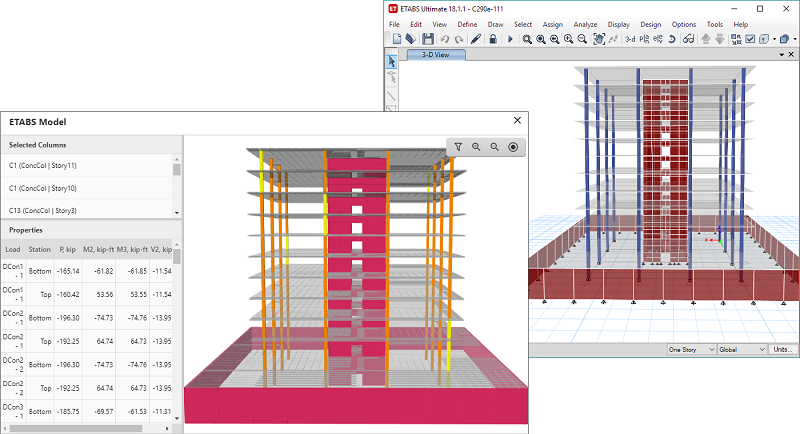

Nhập mô hình cột từ Etabs với đầy đủ tính thông số của chất vật liệu, tiết diện mặt cắt, tải trọng và khung kết cấu.

nhap-mo-hinh-tu-etabs



2. Hỗ trợ các tiêu chuẩn quốc tế sau:

ACI 318-19

ACI 318-14

ACI 318-11

ACI 530-11

AS 3600-18

BS 8110-97

Chinese 2010

CSA A23.3-04

Eurocode 2-2004

Hong Kong CP:2013

IS 456:2000

KBC 2016

Mexican RCDF:2017

NZS 3101:2006

Singapore CP 65-99

TS 500:2000



3. Tạo tiết diện cột:

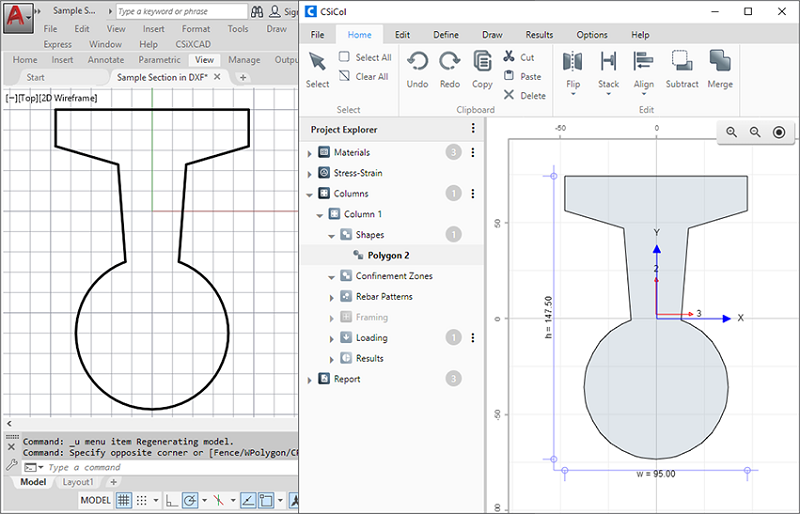

Bắt đầu từ bất kỳ tiết diện hình học nào được xác định trước, bao gồm tiết diện đặc, rỗng và các mặt bích. Nhiều lựa chọn với các tiết diện theo tiêu chuẩn. Hoặc vẽ hình dạng tiết diện của riêng bạn, cũng có thể tạo tiết diện mới bằng cách ghép các tiết diện và trừ các phần giao.

tao-tiet-dien-cot



4. Kết quả tính toán và báo cáo

In đồ thị P-M hoặc M-M trong cùng một biểu đồ với các giá trị khác nhau cho Cường độ nén của bê tông (fc ’), Cường độ kéo của thép (fy) hoặc kích thước cốt thép

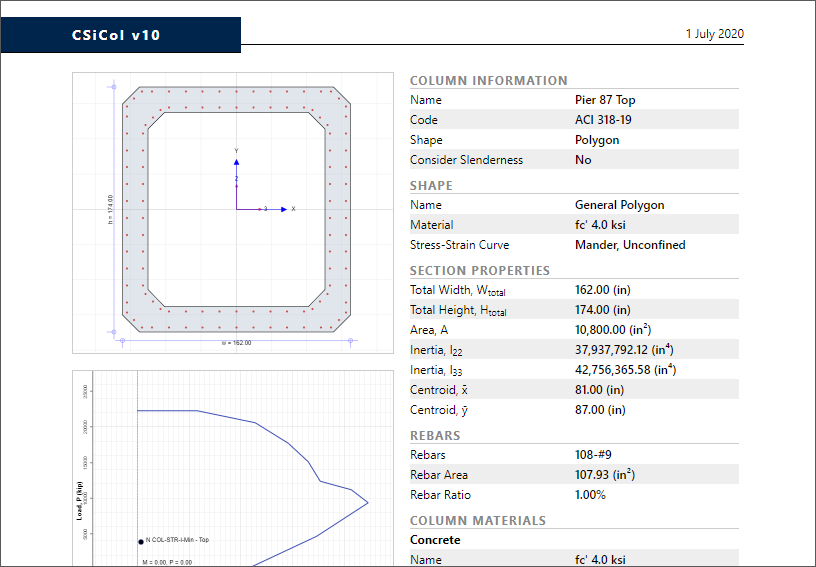

Tạo báo cáo một trang chứa các chi tiết như đặc tính mặt cắt và vật liệu, chi tiết cốt thép và tổ hợp tải trọng chi phối cho từng cột trong dự án.
