TỔNG QUAN

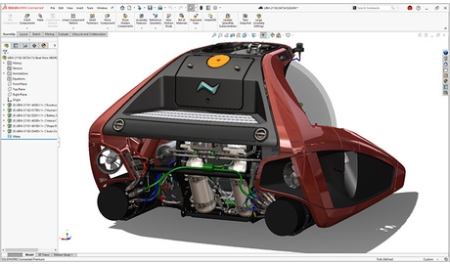

SOLIDWORKS là một trong những phần mềm thiết kế 3D CAD phổ biến, hiện thuộc hệ sinh thái của Dassault Systèmes. Phần mềm được phát triển nhằm hỗ trợ kỹ sư, nhà thiết kế và doanh nghiệp trong quá trình mô hình hóa 3D, thiết kế chi tiết, lắp ráp, xuất bản vẽ kỹ thuật và phát triển sản phẩm.
Với giao diện trực quan, khả năng thiết kế tham số và hệ thống công cụ phong phú, SOLIDWORKS đáp ứng tốt nhu cầu thiết kế trong lĩnh vực cơ khí, chế tạo máy và sản xuất công nghiệp. Bên cạnh đó, phần mềm cũng có thể được ứng dụng trong nhiều lĩnh vực liên quan như thiết kế hệ thống đường ống, thiết bị công nghiệp, sản phẩm tiêu dùng, sản phẩm nội thất và các giải pháp thiết kế kỹ thuật khác.
Qua nhiều phiên bản phát triển, SOLIDWORKS ngày càng được mở rộng về tính năng, thư viện tiêu chuẩn và khả năng tích hợp, giúp doanh nghiệp nâng cao hiệu quả thiết kế, rút ngắn thời gian triển khai và hỗ trợ tốt hơn cho quá trình sản xuất.
MỘT SỐ CHỨC NĂNG CĂN BẢN TRONG SOLIDWORK
1. Chức năng CAD
-
Các khối được xây dựng trên cơ sở kỹ thuật parametric, mô hình hóa.
-
Chức năng báo lỗi giúp người sử dụng dễ dàng biết được lỗi khi thực hiện lệnh.
-
Bảng FeatureManager Design Tree cho phép ta xem các đối tượng vừa tạo và có thể thay đổi thứ tự thực hiện các lệnh. Các lệnh mang tính trực quan giúp cho người sử dụng dễ ghi nhớ.
-
Dữ liệu được liên thông giữa các môi trường giúp cập nhật nhanh sự thay đổi của các môi trường.
-
Hệ thống quản lý kích thước và ràng buộc trong môi trường vẽ giúp người sử dụng tạo các biến dạng một cách dễ dàng và tránh được các lỗi khi tạo biên dạng.
-
Môi trường Drawing cho phép ta tạo các hình chiếu vuông góc các chi tiết hoặc các bản lắp với tỉ lệ và vị trí do người sử dụng quy định mà không ảnh hưởng đến kích thước.
-
Công cụ tạo kích thước tự động và kích thước theo quy định của người sử dụng.
-
Tạo chú thích cho các lỗ một cách nhanh chóng. Chức năng ghi độ nhám bề mặt, dung sai kích thước và hình học được sử dụng dễ dàng.
-
Trong môi trường bản vẽ lắp (Assembly)
-
Các chi tiết 3D sau khi thiết kế xong có thể lắp ráp lại với nhau tạo thành một bộ phận máy hoặc một máy hoàn chỉnh. Xây dựng các đường dẫn thể hiện quy trình lắp ghép.
-
Xác định các bậc tự do cho chi tiết lắp ghép

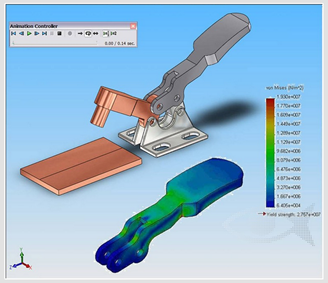

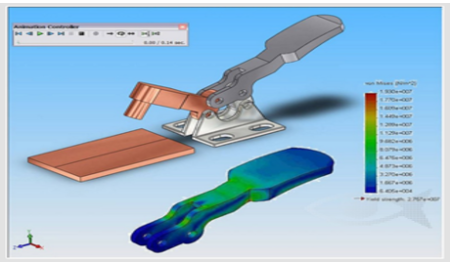

2. Chức năng CAE
Đây là một trong những ưu điểm của hãng sản xuất khi đã mua trọn gói bộ phần mềm phân tích nổi tiếng thế giới COSMOS để tích hợp và vận hành trực tiếp trong môi trường SOLIDWORKS. Điều này giúp chức năng phân tích của SOLIDWORKS trở nên mạnh mẽ và khó có phần mềm nào có thể so sánh được. Với module phân tích COSMOS trong SOLIDWORKS, người dùng có thể thực hiện nhiều bài toán phân tích phức tạp và hữu ích. Dưới đây là một số dạng bài toán mà tôi đã từng sử dụng COSMOS để tính toán.
-
Phân tích tĩnh học
-
Phân tích động học
-
Phân tích động lực học (bài toán phân tích ứng suất khi cơ cấu chuyển động – con lăn di chuyển trên ray).
-
Phân tích dao động.
-
Phân tích nhiệt học.
-
Phân tích sự va chạm của các chi tiết.
-
Phân tích thuỷ khí động học (thông qua bài toán phân tích lượng nước chảy qua cái robine và bố trí quạt thông gió cho CPU máy tính nhằm tản nhiệt tốt hơn).
-
Phân tích quá trình rót kim loại lỏng vào khuôn và mức độ gia nhiệt cần thiết cho quá trình đó.
Nói chung, chương trình tính toán nhanh và cho phép thực hiện phân tích cụm rất nhiều chi tiết, với các thông số kết quả là: ứng suất, sức căng, chuyển vị, hệ số an toàn kết cấu …

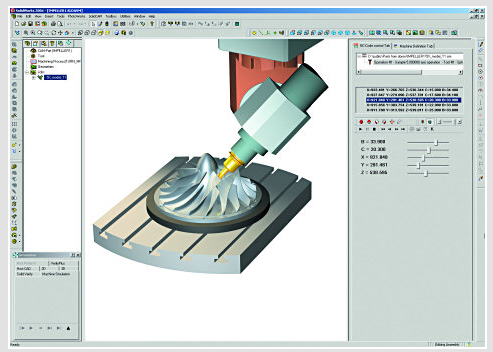

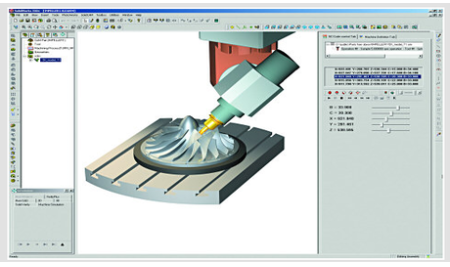

3. Chức năng CAM
Để sử dụng chức năng này, người dùng cần cài đặt thêm một module của SOLIDWORKS là SOLIDCAM. Đây là module CAM được tách riêng và phân phối dưới dạng phần mềm bán riêng. Khi được cài đặt, SOLIDCAM có thể chạy trực tiếp trên giao diện SOLIDWORKS, giúp quá trình sử dụng trở nên thân thiện, thuận tiện và dễ thao tác hơn.
Kết luận
Với khả năng thiết kế 3D trực quan, quản lý mô hình tham số, tạo bản vẽ kỹ thuật, lắp ráp chi tiết và hỗ trợ phân tích kỹ thuật thông qua các công cụ mô phỏng tích hợp, SOLIDWORKS là một giải pháp phù hợp cho các doanh nghiệp trong lĩnh vực cơ khí, chế tạo máy, sản xuất công nghiệp và phát triển sản phẩm. Phần mềm giúp kỹ sư rút ngắn thời gian thiết kế, kiểm soát tốt hơn các thay đổi trong mô hình và nâng cao tính chính xác trong quá trình triển khai từ ý tưởng đến sản xuất.
