Sử dụng lệnh SELECTSIMILAR trong enjiCAD

23/08/2021

Lượt xem 11

Trong enjiCAD có một lệnh rất hay và hữu ích, giúp chúng ta có thể lựa chọn, lọc ra các đối tượng có cùng tính chất nhanh chóng và dễ dàng. Hôm nay chúng ta cùng tìm hiểu về các thuộc tính và cách sử dụng lệnh SELECTSIMILAR để có thể tăng tốc độ thiết kế nhé.

Cách sử dụng lệnh SELECTSIMILAR.

Cách 1:

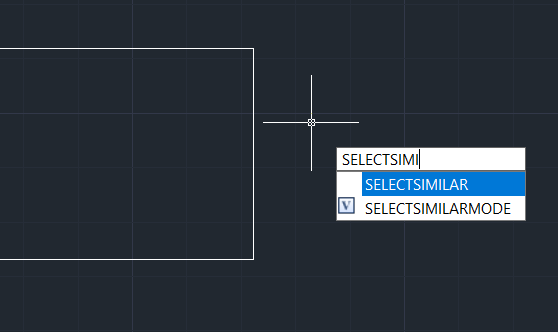

- Nhập lệnh SELECTSIMILAR => Enter.
- Quét chọn đối tượng mỗi => Enter ( Các đối tượng cùng loại và có cùng thuộc tính với đối tượng mỗi trên bản vẽ sẽ được lựa chọn ).





Cách 2:
- Lựa chọn đối tượng mỗi.

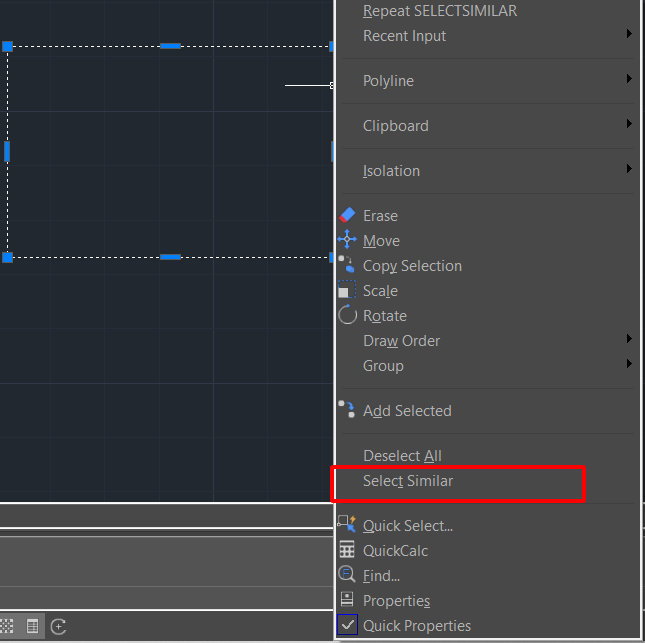

- Chuột phải => Chọn Selectsimilar (Trong bản vẽ các đối tượng cùng loại với đối tượng mẫu sẽ được lựa chọn).




Các thuộc tính trong lệnh SELECTSIMILAR.

Ở trên chúng ta nói đến việc “Các đối tượng cùng loại có cùng thuộc tính với đối tượng mẫu”, vậy cụ thể là bao gồm những thuộc tính gì, và chúng ta có thể lựa chọn các đối tượng cùng màu, cùng layer, cùng tên,v.v.v hay không?Câu trả lời là có. Để biết lệnh Selectsimilar đang lựa chọn dựa trên thuộc tính nào chúng ta làm theo thao tác sau.



 - Gõ lệnh Selectsimilar.
 - Trỏ xuống và ấn Setting(SE)

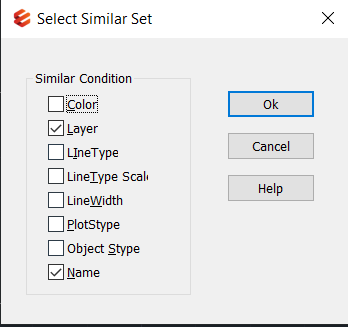

Bảng thuộc tính Selectsimilar hiện ra như sau:

- Color: Chọn các đối tượng cùng màu sắc với đối tượng mẫu

- Layer: Chọn các đối tượng cùng layer với đối tượng mẫu

- Linetype: Chọn các đối tượng cùng linetype (kiểu đường nét: Continuous, hidden, center,…) với đối tượng mẫu

- Linetype scale: Chọn các đối tượng cùng linetype scale (tỷ lệ scale của đường nét) với đối tượng mẫu

- Lineweight: Chọn các đối tượng cùng độ dày của đường nét với đối tượng mẫu

- Plotstyle: Chọn các đối tượng cùng kiểu in với đối tượng mẫu

- Object style: Chọn các kiểu đối tượng giống nhau

- Name: Chọn các đối tượng cùng cách đặt tên với đối tượng mẫu



Trên đây là cách sử dụng tính năng Selectsimilar lựa chọn thông minh, giúp lọc ra những đối tượng cần thiết trong quá trình vẽ và giúp đẩy nhanh quá trình thiết kế bằng enjiCAD lên rất nhiều. Như vậy chúng ta đã biết cách sử dụng lệnh Selectsimilar, ngoài ra còn rất nhiều lệnh hay khác mà anh em có thể tham khảo.
