    Từ thách thức đến thành công: Bentley MicroStation giúp hiện thực hóa nhà ga đường sắt ngầm ở Dubai

    25/09/2024

    Lượt xem 31

    MicroStation – Giải pháp phền mềm Bentley đã giúp một công ty thiết kế vượt qua những thách thức về thiết kế đường ray và hạn chế của địa điểm bằng khả năng mô hình hóa tham số để thiết kế một nhà ga đường sắt ngầm cho các tuyến tàu điện ngầm của Dubai, có vị trí gần một trung tâm mua sắm.

    MicroStation là gì? Ứng dụng của MicroStation trong môi trường đồ họa

    MicroStation là phần mềm thiết kế đồ hoạ máy tính (CAD) của Bentley mà người dùng trên toàn thế giới tin tưởng để tạo bản vẽ 2D và 3D chính xác cho các dự án cơ sở hạ tầng. Các kỹ sư, kiến trúc sư và chuyên gia xây dựng hợp tác cởi mở để cung cấp các dự án truyền cảm hứng, sử dụng định dạng tệp DGN hàng đầu trong ngành.

    MicroStation có thể giúp các kỹ sư cung cấp các thiết kế của mình đúng thời hạn và đúng ngân sách, ngay cả khi độ phức tạp và quy mô của dự án tăng lên.

    MicroStation có môi trường đồ họa rất mạnh cho phép xây dựng, quản lý các đối tượng đồ họa thể hiện các yếu tố bản đồ. Các công cụ của MicroStation được sử dụng để số hóa các đối tượng trên nền ảnh raster, sửa chữa, biên tập dữ liệu và trình bày bản đồ. MicroStation còn cung cấp cung cụ nhập, xuất dữ liệu đồ họa từ phần mềm khác qua các file (.dxf) hoặc (.dwg).

    Đặc biệt, trong lĩnh vực biên tập và trình bày bản đồ, dựa vào các tính năng mở của MicroStation cho phép người sử dụng tự thiết kế các ký hiệu dạng điểm, dạng đường, dạng pattern và rất nhiều các phương pháp trình bày bản đồ được coi là khó sử dụng đối với một số phần mềm khác (MapInfo, AutoCAD, CorelDraw, Adobe Freehand…) lại được giải quyết một cách dễ dàng trong MicroStation.

    Ngoài ra, các file dữ liệu của các bản đồ cùng loại được tạo dựa trên nền một file chuẩn (seed file) được định nghĩa đầy đủ các thông số toán học bản đồ, hệ đơn vị đo được tính theo giá trị thật ngoài thực địa làm tăng giá trị chính xác và thống nhất giữa các file bản đồ.

    MicroStation – Giải pháp phần mềm Bentley vượt qua những thách thức trong thiết kế đường sắt tại Dubai

    WS Atkins & Partners Overseas đã phải sáng tạo khi thiết kế một nhà ga đường sắt ngầm cho các tuyến tàu điện ngầm Green và Red của Dubai, có vị trí gần một trung tâm mua sắm hiện có. Dự án phát triển trị giá 2,9 tỷ đô sẽ giảm lưu lượng giao thông trên đường bộ, thúc đẩy doanh số bán hàng và tách biệt dòng người mua sắm khỏi những người đi làm hàng ngày.

    Tuy nhiên, vị trí để xây dựng nhà ga có những hạn chế về quyền đi lại, nền móng nông, không gian đỗ xe ngầm không đủ và đường hầm tiện ích nhỏ đã đặt ra những thách thức về mặt thiết kế. WS Atkins là công ty xây dựng, thiết kế, kỹ thuật và dịch vụ kinh doanh đa quốc gia của Anh. Được thành lập từ năm 1938, WS Atkins thực hiện các dịch vụ chuyên môn trong quy hoạch đô thị , khoa học kỹ thuật, kiến trúc và quản lý dự án, hàng không vũ trụ và đường sắt cao tốc. Hiện tại, Công ty này cũng phải đạt được chứng nhận LEED GOLD và cung cấp một thiết kế chất lượng cao, với ngân sách thấp và đúng thời hạn.

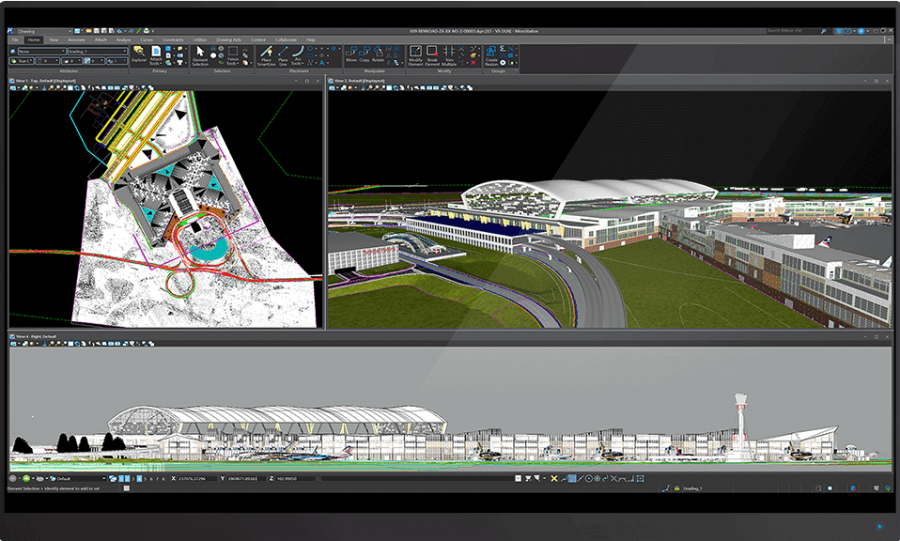

    Hình ảnh: Được cung cấp bởi WS Atkins & Partners Overseas

    Ban đầu, WS Atkins sử dụng các sản phẩm Autodesk, nhưng khi thấy chúng không đủ để tích hợp dự án với các tòa nhà xung quanh và áp dụng mô hình BIM (Building Information Modeling) hiệu quả vào các dự án, công ty này đã triển khai phần mềm Bentley.

    Với việc áp dụng các giải pháp Bentley, WS Atkins đã khắc phục các hạn chế của công trường bằng khả năng mô hình hóa tham số của MicroStation. Khả năng ràng buộc mạnh mẽ của MicroStation, có thể sử dụng trong cả quy trình vẽ và mô hình hóa, cho phép họ duy trì ý định thiết kế trong khi nhanh chóng di chuyển qua các vòng lặp thiết kế và phát triển tiến độ. Họ đã giải quyết hình học giao diện phức tạp của nhà ga trong ứng dụng, loại bỏ việc đo lường tại chỗ. Ước tính chính xác đã giảm 45% chất thải xây dựng và 65% chất thải vật liệu. Họ đã chia sẻ hơn 100 tệp có nhiều định dạng khác nhau trong nhóm đa ngành để tăng cường sự cộng tác và cung cấp thiết kế sớm hơn một tháng.

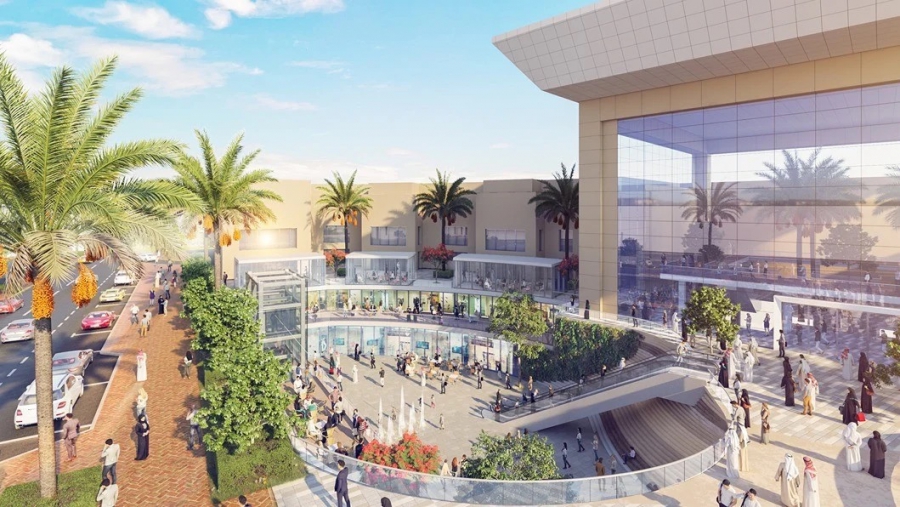

    Hình ảnh: Được cung cấp bởi WS Atkins & Partners Overseas

    WS Atkins đã vượt qua những thách thức về thiết kế đường ray và hạn chế của địa điểm bằng khả năng mô hình hóa tham số của MicroStation.

    Khả năng ràng buộc mạnh mẽ của MicroStation cho phép họ duy trì ý định thiết kế trong khi nhanh chóng di chuyển qua các lần lặp thiết kế và phát triển tiến triển.

    Họ đã chia sẻ hơn 100 tệp có nhiều định dạng khác nhau trong nhóm đa ngành để tăng cường sự hợp tác và cung cấp thiết kế sớm hơn một tháng.

    “Bentley đã giúp tăng ROI cho khách hàng và các bên liên quan", Godson Jasper Sundaramony - Kiến trúc sư cao cấp cho biết.

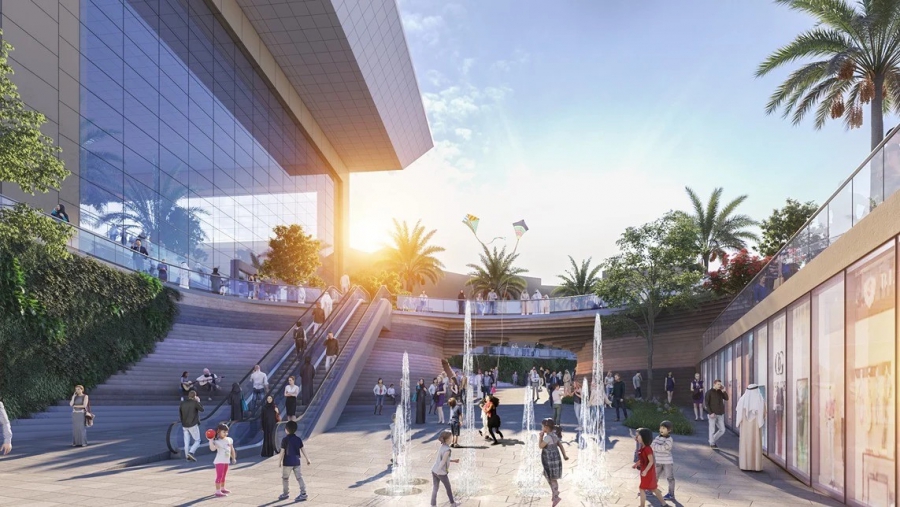

    Hình ảnh: Được cung cấp bởi WS Atkins & Partners Overseas
