Xuất tệp IFC từ IDEA StatiCa

IFC (tên đầy đủ là Industry Foundation Classes) là một định dạng dữ liệu mở, không phụ thuộc vào nhà cung cấp, cho phép chia sẻ dữ liệu CAD. IDEA StatiCa cho phép người dùng chia sẻ thiết kế liên kết ở định dạng mà các phần mềm BIM khác có thể đọc được chỉ bằng một nút bấm. Trong bài viết này, chúng tôi sẽ hướng dẫn bạn chi tiết cách xuất tệp IFC từ IDEA StatiCa.

Một mô hình IFC có giá trị hơn hàng chục bản vẽ

Đối với người thiết kế chi tiết, việc mô hình hóa các liên kết phức tạp, hoặc thậm chí tiêu chuẩn, dựa trên các bản vẽ 2D do kỹ sư kết cấu cung cấp có thể phức tạp và dễ gặp lỗi. Do đó, điều quan trọng là phải chia sẻ càng nhiều thông tin giữa các chuyên gia trong từng lĩnh vực càng tốt. Vậy tại sao không sử dụng một định dạng được mọi công cụ phần mềm BIM trong ngành công nhận?  Tệp IFC cung cấp cho bạn biểu diễn 3D của liên kết, có thể được kết nối với Tekla, Revit, v.v., và tất cả các trình xem IFC khác.

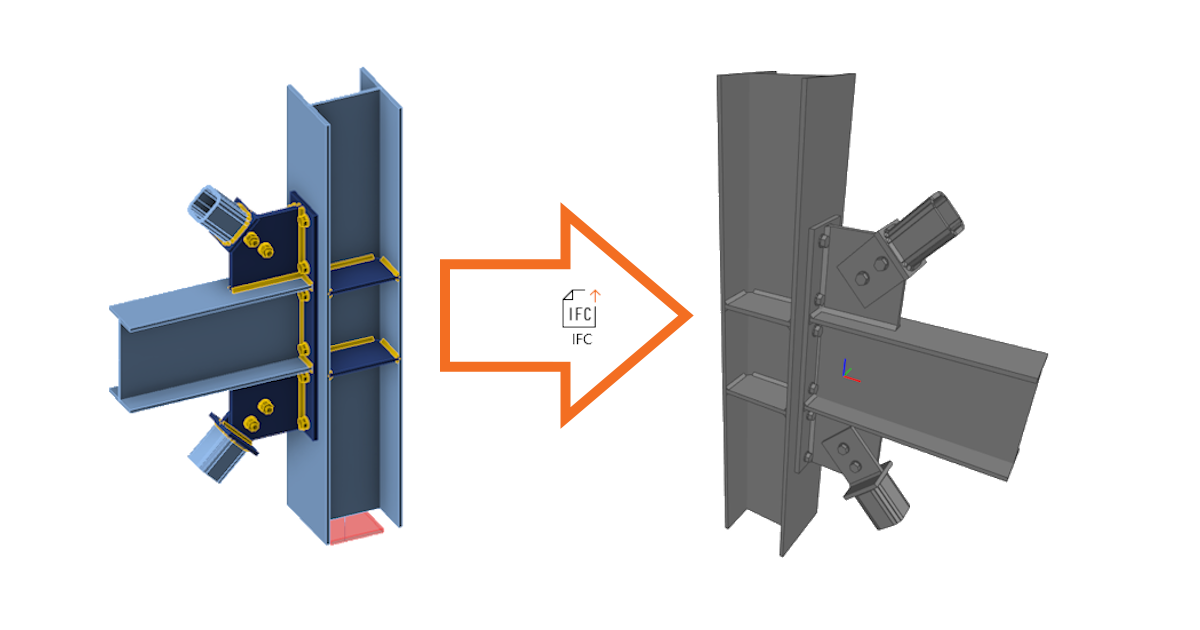

Cách xuất thiết kế liên kết của bạn sang định dạng IFC từ IDEA StatiCa Connection và Viewer

Chỉ cần một cú nhấp chuột, người dùng có thể xuất thiết kế liên kết sang IFC từ IDEA StatiCa Connection và Viewer. Cụ thể các bước như sau:

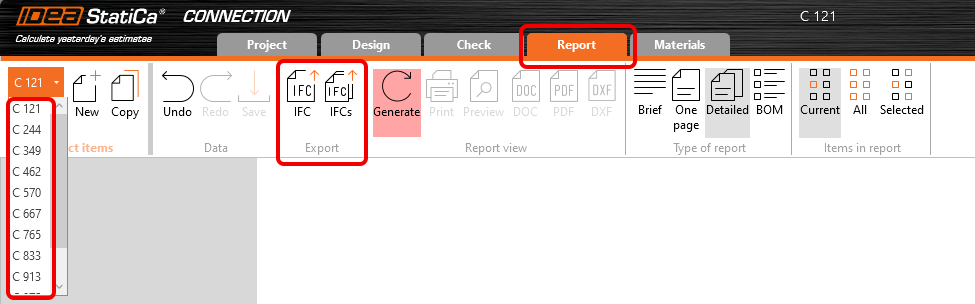

-    Thiết kế liên kết thép của bạn trong IDEA StatiCa Connection và nhấp vào nút xuất IFC trong tab Design hoặc tab Report.



-    Tùy chọn xuất hàng loạt được bao gồm trong tab "Report". Tính năng này cho phép người dùng xuất nhiều kết nối có trong một tệp ideaconn thành các tệp IFC trong một thư mục do người dùng chỉ định.

Bạn có thể xuất các kết nối sang IFC ngay cả khi không sử dụng ứng dụng máy tính để bàn!

-    Chỉ cần tải liên kết thép lên ứng dụng web của chúng tôi là IDEA StatiCa Viewer.

-    Nhấp vào biểu tượng IFC và tệp IFC của liên kết sẽ tự động được tải xuống.

Cách xuất thiết kế liên kết của bạn sang IFC từ IDEA StatiCa Checkbot

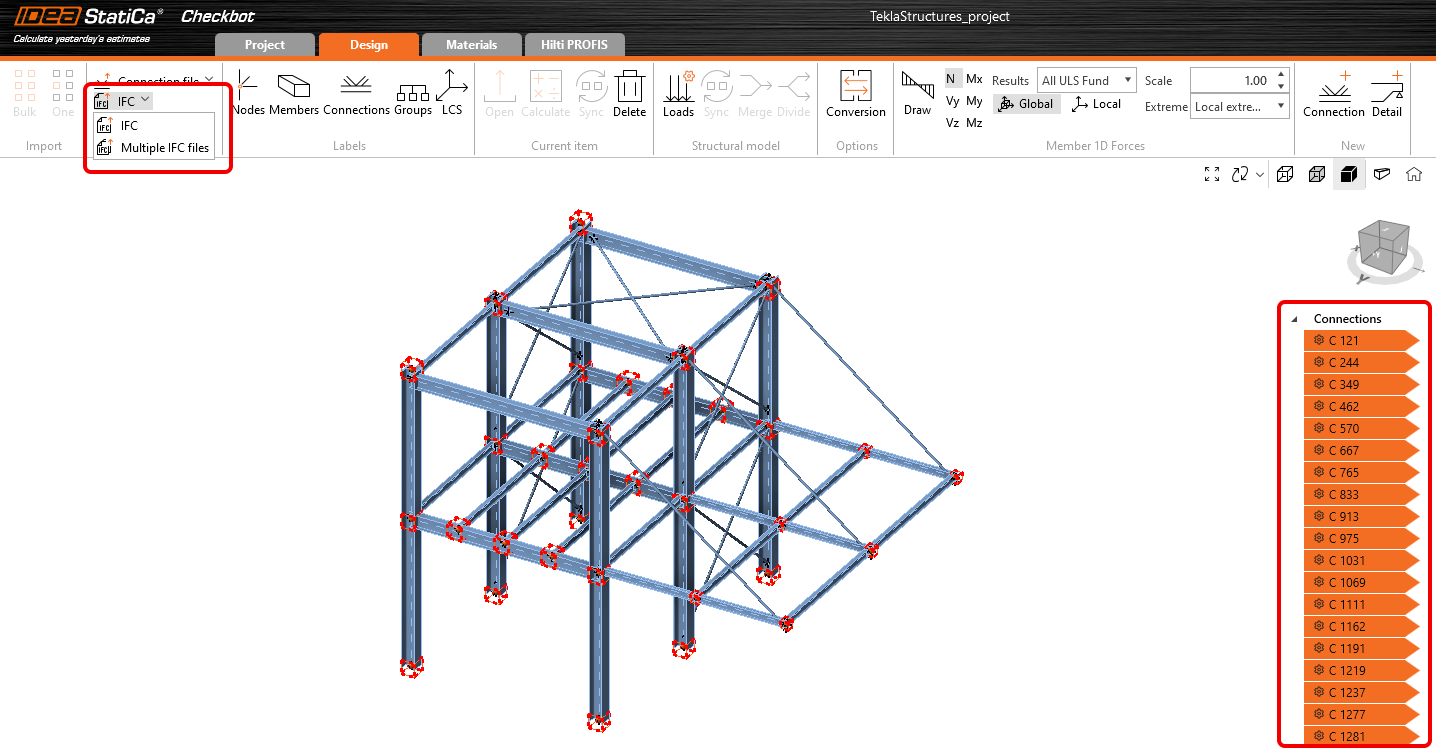

-    Thiết kế các liên kết của bạn trong IDEA StatiCa Connection và xuất tất cả chúng từ Checkbot.

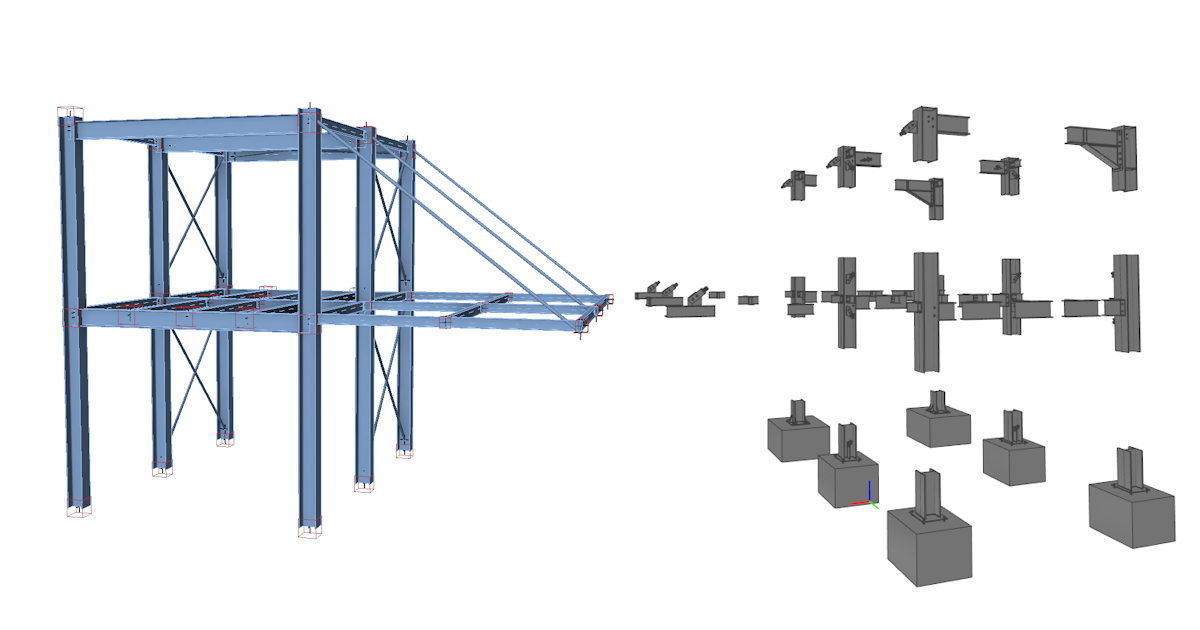

-    Xuất các liên kết đã chọn vào một tệp duy nhất với tọa độ toàn cầu hoặc mỗi liên kết riêng lẻ vào các tệp IFC riêng biệt.

-    Nút Export có thể truy cập được từ cả thanh ribbon trong tab Design và bằng cách nhấp chuột phải vào các liên kết đã chọn trong cây thư mục.

Tệp IFC bao gồm:

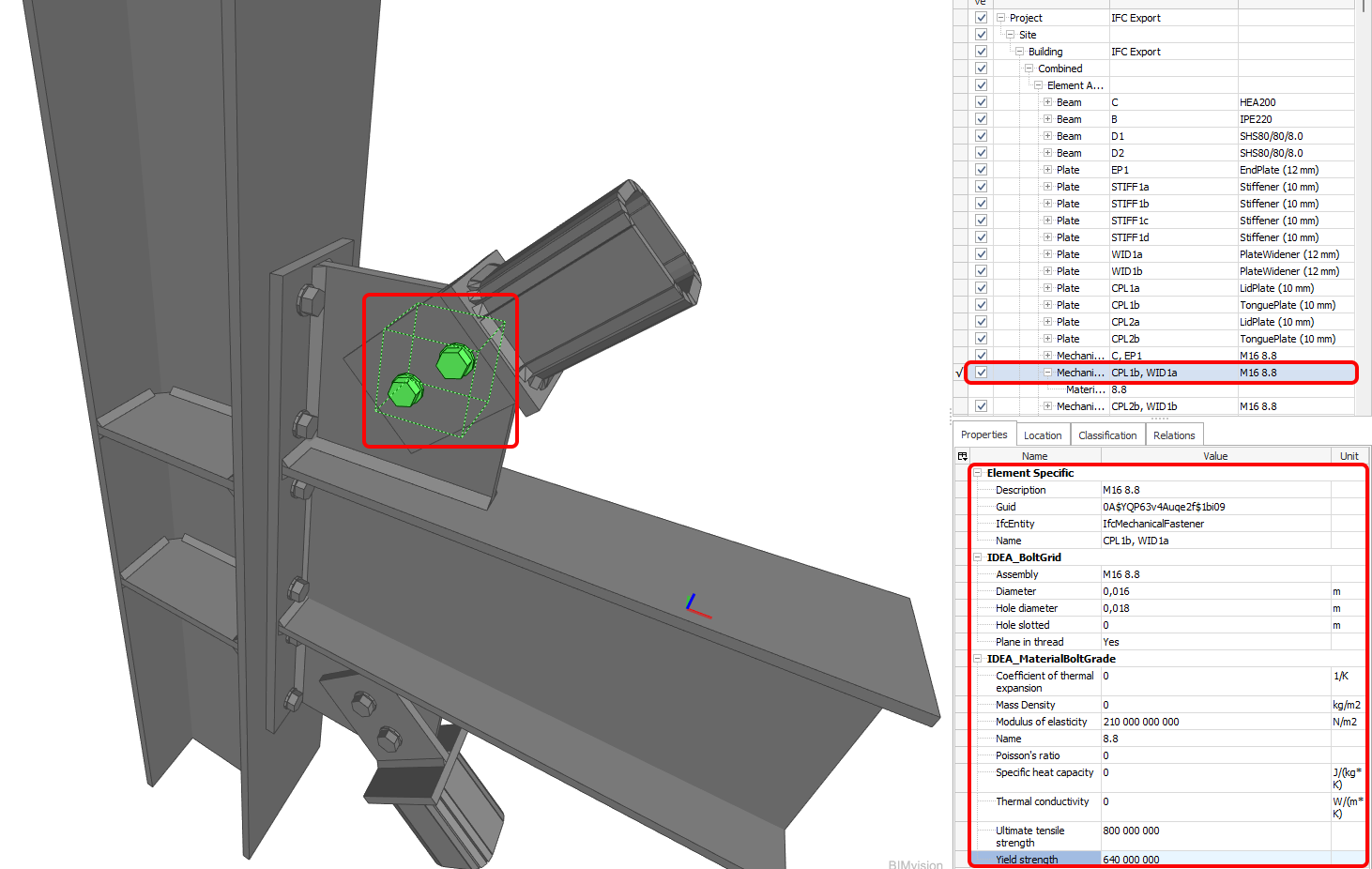

-    Một mô hình hình học chính xác của liên kết, bao gồm bu lông và mối hàn.

-    Thông tin cơ bản về mặt cắt, bu lông, mối hàn và vật liệu.

-    Mô hình được định nghĩa là dạng xem phối hợp IFC2x3.

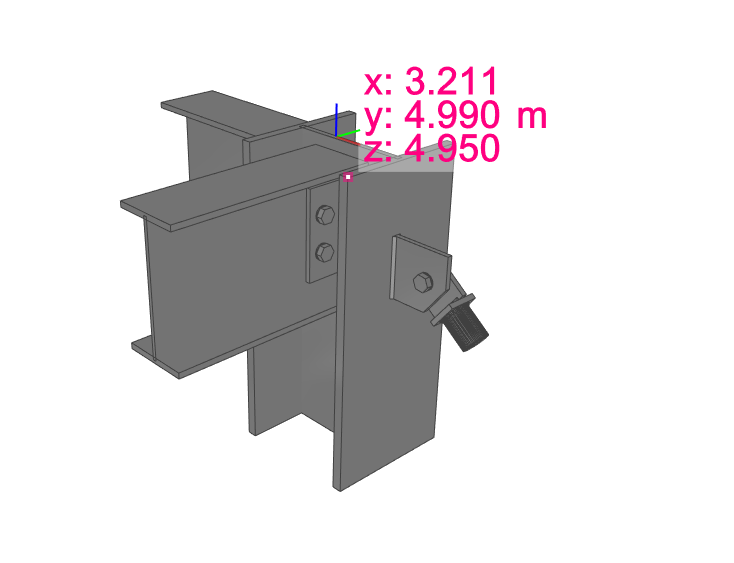

-    Khi tạo tệp IFC từ một liên kết được tạo hoặc xuất thông qua Checkbot, bản xuất chứa tọa độ toàn cầu của Điểm liên kết– vị trí thực của một liên kết trong một dự án.

Biểu diễn trực quan của một liên kết

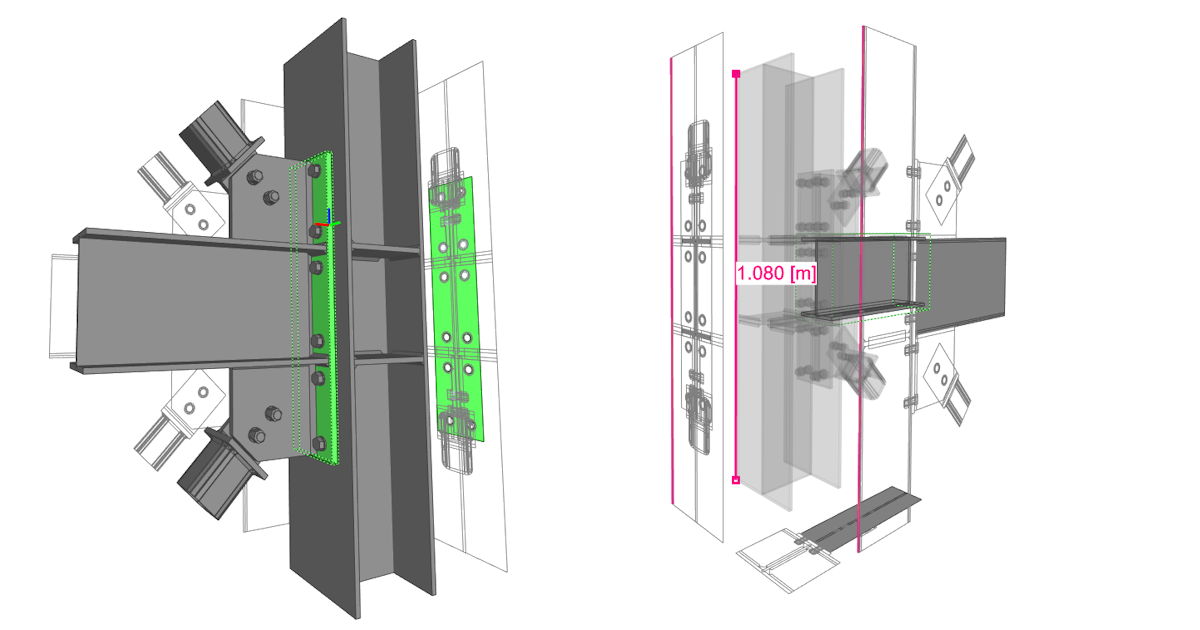

Tệp IFC có thể được nhập vào các công cụ BIM/CAD (chẳng hạn như Tekla Structures, Autodesk Revit, v.v.) dưới dạng biểu diễn trực quan của mô hình liên kết. Điều này giúp người thiết kế chi tiết hiểu rõ hơn về mô hình. Mở mô hình trong bất kỳ phần mềm xem IFC nào sẽ mang lại cho bạn cái nhìn tổng thể và khả năng tạo các mặt cắt, vết cắt và phép đo bổ sung.

Cải tiến xuất IFC (từ phiên bản 23.1.1)

Dưới đây là danh sách các cải tiến và chi tiết về xuất IFC trong bản vá 23.1.1:

Các trình xem được hỗ trợ và xác minh:

-    BIMvision 2.27.3 trở lên

-    Solibri 9.13.5.12 trở lên

-    Autodesk Viewer (https://viewer.autodesk.com/)

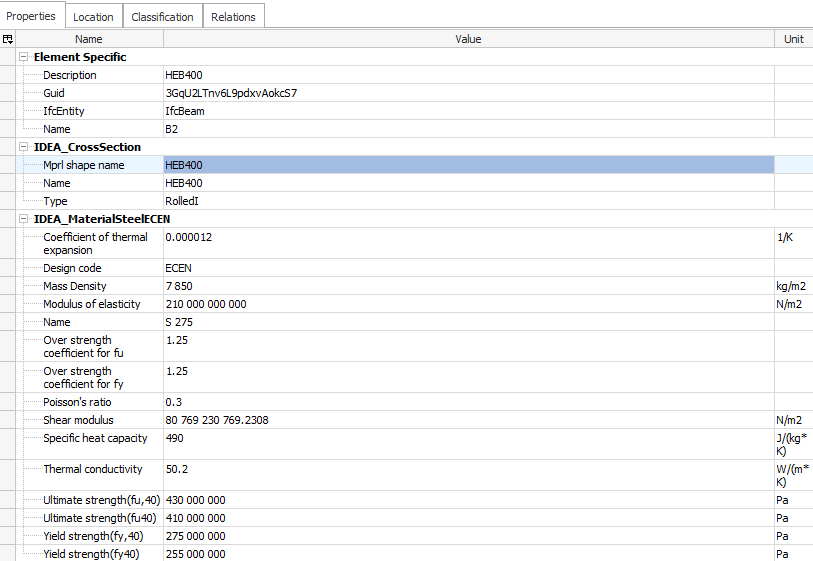

Thông tin về mặt cắt và vật liệu

-    Thông tin về mặt cắt và vật liệu được chứa trong các thuộc tính tùy chỉnh (các bộ thuộc tính "IDEA_CrossSection", "IDEA_MaterialSteel").

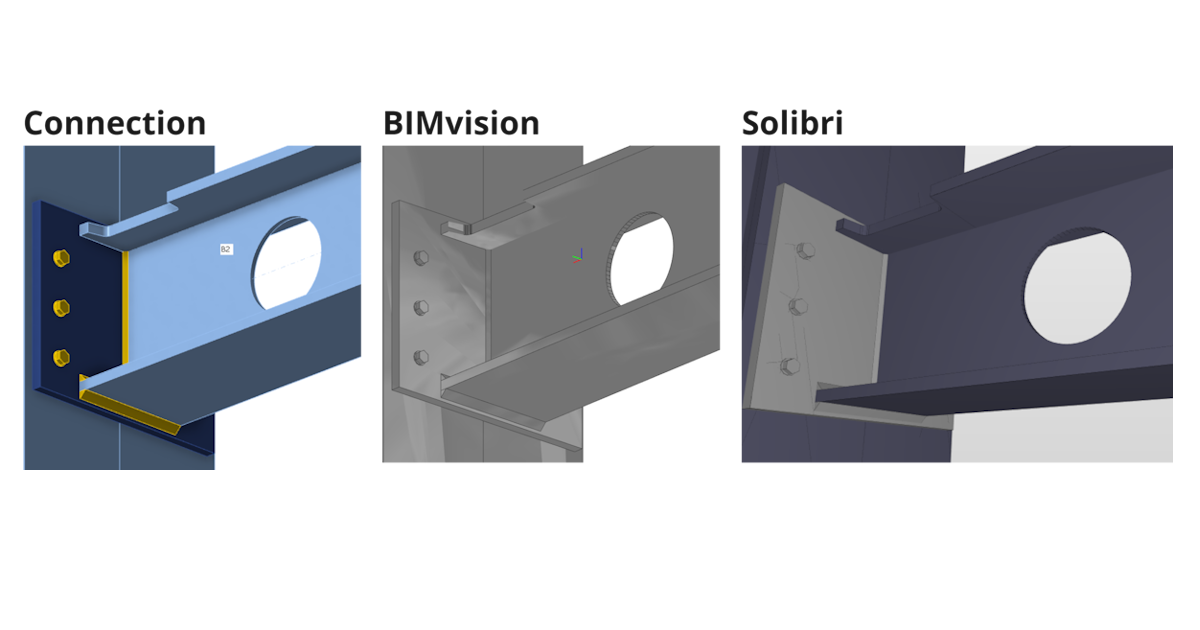

Cải thiện các lỗ mở và cắt rãnh

-    Các thao tác Notches và Openings được hỗ trợ đầy đủ cho xuất IFC và được hiển thị chính xác trong các trình xem IFC (đã kiểm tra trên Solibri, BIMvision và Autodesk viewer).

Các thể tích âm được ưu tiên xuất sang IFC

Thể tích âm có hạn chế:

-    Trong IDEA 23.1.1 đã thêm hỗ trợ cho giới hạn thành phần "Type" - không hỗ trợ phản chiếu (dự kiến trong lần lặp tiếp theo).

-    Trong IDEA 23.1.1 đã thêm hỗ trợ cho giới hạn tấm "Type" - tấm âm được xuất sang IFC và phải được tắt trong trình xem IFC (dự kiến trong lần lặp tiếp theo).

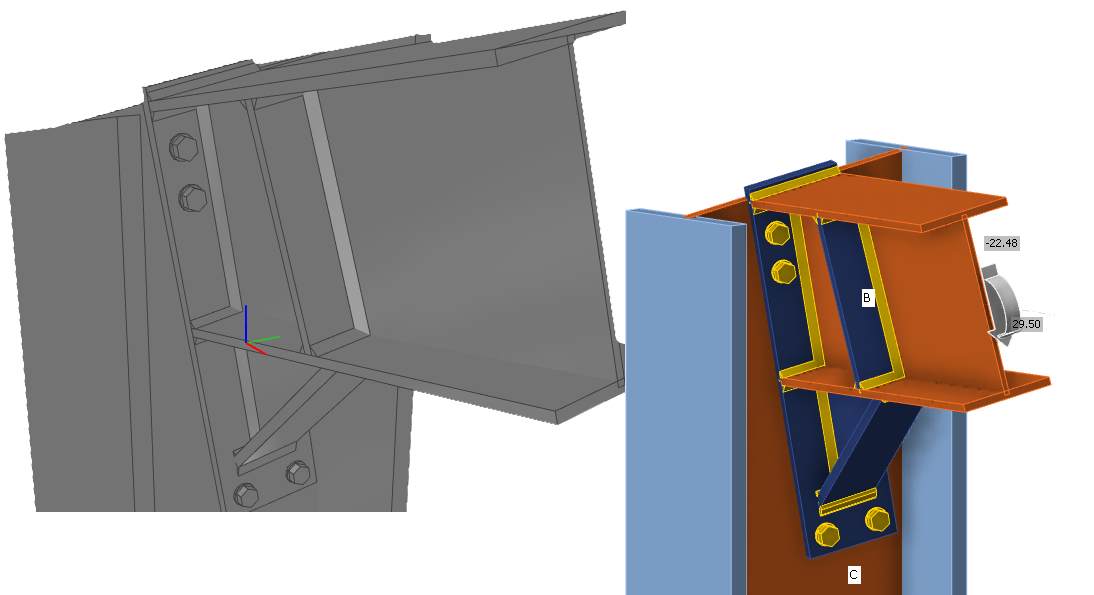

Cải thiện vị trí bu lông trong quá trình xuất

Cải thiện xuất IFC của các tấm liên kết tròn với lưới không đều

-    Các tấm tròn được xuất chính xác sang IFC.

IFC đã được xác thực về Cú pháp và lược đồ của IFC 2x3 bởi công cụ xác thực BuildingSmart

-    https://validate.buildingsmart.org/ (lưu ý: các quy tắc tham chiếu không được đáp ứng có chủ đích - tham chiếu mối hàn đến nhiều cạnh).

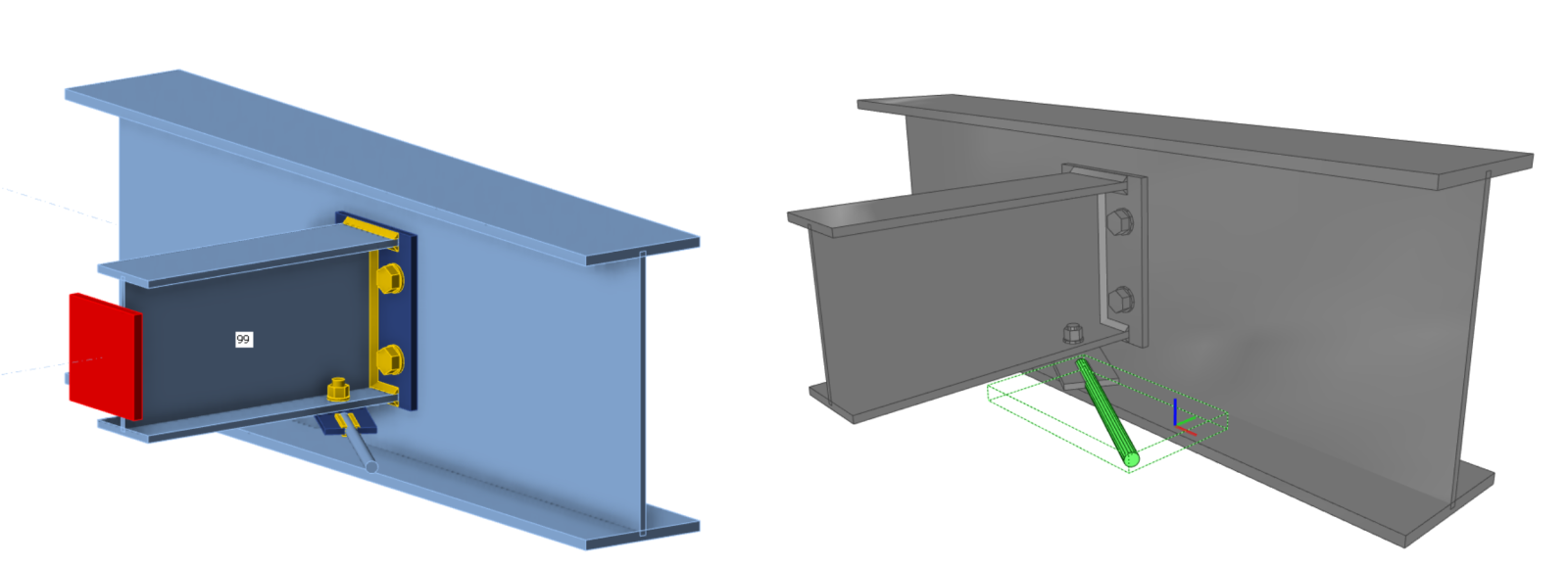

Thanh cốt thép có thể được xuất sang IFC từ IDEA StatiCa

-    Thanh cốt thép được hỗ trợ cho xuất IFC.

Cải thiện vị trí mối hàn

-    Các mối hàn được đặt ở các cạnh phải theo mô hình liên kết.

Các giới hạn đã biết

Xuất IFC từ ứng dụng IDEA StatiCa Connection và Viewer được tối ưu hóa để xuất hình học 3D cùng các tham số về vật liệu và mặt cắt của các đối tượng chứa trong. Một số phần mềm hỗ trợ nhập các đối tượng IFC và thậm chí có thể chuyển đổi các đối tượng IFC sang các đối tượng thiết kế gốc. Chúng tôi muốn hỗ trợ khả năng này nhiều nhất có thể nhưng không thể tối ưu hóa cho tất cả. Tại đây, bạn có thể thấy trạng thái tối ưu hóa cho các phần mềm sau:

Tekla Structures 2022, 2023

-    Mô hình IFC của IDEA có thể được nhập.

-    Các mục có thể được chuyển đổi thành các đối tượng gốc “như một mục”.

Autodesk Revit 2023, 2024

-    Mô hình IFC của IDEA có thể được nhập dưới dạng dự án được liên kết.

Advance Steel 2023, 2024

-    IDEA IFC không thể được nhập vào Advance Steel (hình học biểu diễn ranh giới không được hỗ trợ trong Advance Steel).

Phiên bản IFC

IFC 2x3 dưới dạng phối hợp xem được xuất. (không có tùy chọn cài đặt).

Dầm và tấm

Dầm và tấm được xuất dưới dạng hình học đã được lưới hóa, vì vậy chúng không hoạt động như một đối tượng kích thước. (giới hạn nhập Advance Steel).

Lỗ bu lông

Lỗ bu lông được xuất, nhưng không phải tất cả các trình xem và công cụ đều hỗ trợ xem chúng.

Thuộc tính

Các thuộc tính được xuất chỉ là đơn vị SI.
