CIC cung cấp bộ phần mềm tính toán thiết bị trao đổi nhiệt HTRI cho SOLTEC Engineering Vietnam

CIC vừa cung cấp bộ phần mềm HTRI Xchanger Suite® gồm các module Xist®, Xhpe®, Xjpe® và Xace® cho SOLTEC Engineering Vietnam, hỗ trợ tính toán, thiết kế, kiểm tra và tối ưu nhiều loại thiết bị trao đổi nhiệt công nghiệp. Giải pháp giúp SOLTEC nâng cao độ chính xác thiết kế, giảm rủi ro kỹ thuật và tối ưu chi phí trước khi chế tạo.

Việc trang bị các phần mềm chuyên ngành của HTRI giúp SOLTEC nâng cao năng lực tính toán nhiệt – thủy lực, kiểm chứng phương án thiết kế và tối ưu thiết bị trước khi đưa vào chế tạo. Qua đó, doanh nghiệp có thể giảm rủi ro kỹ thuật, nâng cao chất lượng sản phẩm và đáp ứng tốt hơn yêu cầu của các dự án công nghiệp trong nước cũng như quốc tế.

Sản phẩm phần mềm chủ lực của HTRI là Xchanger Suite®, bộ công cụ chuyên dụng cho việc tính toán nhiều loại thiết bị trao đổi nhiệt khác nhau.

Tùy từng loại thiết bị, HTRI phát triển các module riêng để đảm bảo phương pháp tính phù hợp với cấu tạo và nguyên lý làm việc.

Một số module tiêu biểu gồm:

• Xist®: thiết bị trao đổi nhiệt kiểu ống chùm;
• Xhpe®: thiết bị trao đổi nhiệt dạng ống chữ U dài, thường gọi là Hairpin;
• Xjpe®: thiết bị trao đổi nhiệt dạng hai ống lồng nhau hoặc ống có áo bao ngoài;
• Xace®: thiết bị làm mát bằng không khí;
• Xphe®: thiết bị trao đổi nhiệt dạng tấm;
• Xspe®: thiết bị trao đổi nhiệt dạng tấm xoắn;
• Xvib®: kiểm tra nguy cơ rung động của ống do dòng chảy;
• Xfh®: tính toán lò gia nhiệt công nghiệp.

Các phần mềm này được ứng dụng rộng rãi trong dầu khí, lọc hóa dầu, hóa chất, năng lượng, thực phẩm và nhiều ngành công nghiệp có các quá trình gia nhiệt, làm lạnh, thu hồi nhiệt, bay hơi hoặc ngưng tụ.

SOLTEC Engineering Vietnam (SOLTEC) hoạt động trong lĩnh vực thiết kế, chế tạo và cung cấp các thiết bị phục vụ công nghiệp. Các sản phẩm của SOLTEC được ứng dụng trong nhiều lĩnh vực như dầu khí, hóa chất, năng lượng, nhà máy điện và công nghiệp chế biến. Đối với một doanh nghiệp trực tiếp thiết kế và chế tạo thiết bị như SOLTEC, việc tính toán chính xác khả năng truyền nhiệt và đặc tính dòng chảy có ý nghĩa rất quan trọng.

Một phương án thiết kế tốt cần đồng thời bảo đảm:

• Thiết bị đạt công suất trao đổi nhiệt yêu cầu;
• Tổn thất áp suất nằm trong giới hạn cho phép;
• Kích thước thiết bị hợp lý;
• Vật liệu và diện tích truyền nhiệt được sử dụng hiệu quả;
• Thiết bị hoạt động ổn định;
• Giảm nguy cơ phát sinh vấn đề khi đưa vào vận hành;
• Tối ưu chi phí chế tạo.

Đây chính là những bài toán mà các module HTRI được CIC cung cấp có thể hỗ trợ SOLTEC giải quyết.

Xist® – tính toán thiết bị trao đổi nhiệt kiểu ống chùm

Xist® là một trong những module quan trọng và được sử dụng phổ biến nhất của HTRI. Phần mềm chuyên phục vụ việc thiết kế và kiểm tra thiết bị trao đổi nhiệt kiểu ống chùm, tức loại thiết bị có nhiều ống nhỏ được bố trí bên trong một thân thiết bị lớn. Đây là dạng thiết bị trao đổi nhiệt rất phổ biến trong các nhà máy dầu khí, hóa chất, lọc hóa dầu, điện và nhiều ngành công nghiệp khác. Xist cho phép kỹ sư thực hiện ba nhóm công việc chính.

Xem thêm chi tiết sản phẩm: HTRI - Phần mềm thiết kế và đánh giá thiết bị trao đổi nhiệt

• Thiết kế thiết bị mới: Khi đã biết yêu cầu về nhiệt độ, lưu lượng và công suất trao đổi nhiệt, phần mềm hỗ trợ xác định kích thước và cấu hình thiết bị phù hợp.
• Kiểm tra thiết bị đã thiết kế: Khi kích thước thiết bị đã được xác định, phần mềm có thể tính toán xem thiết bị có đáp ứng được yêu cầu công nghệ hay không.
• Mô phỏng điều kiện vận hành: Phần mềm có thể dự đoán nhiệt độ đầu ra, lượng nhiệt trao đổi và các thông số vận hành khi điều kiện đầu vào thay đổi.

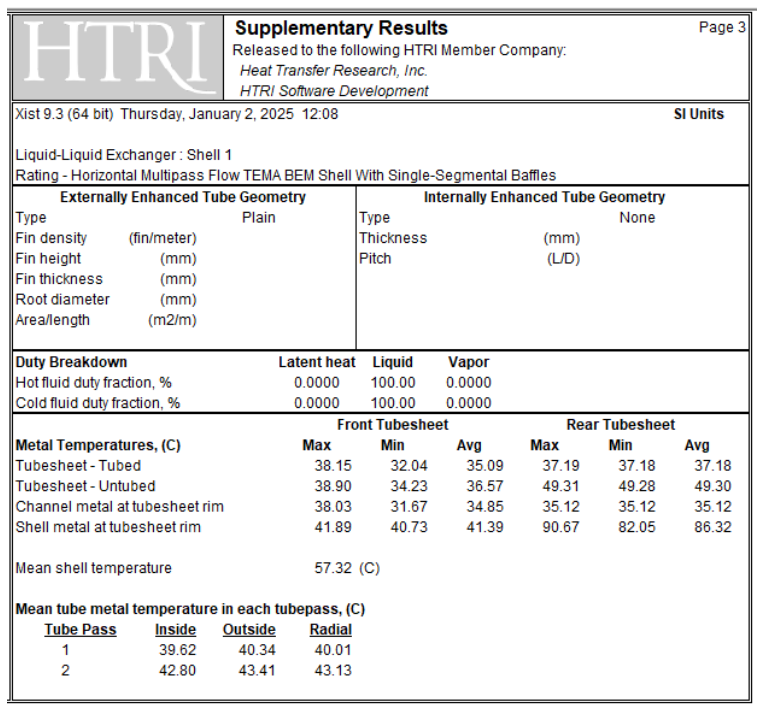

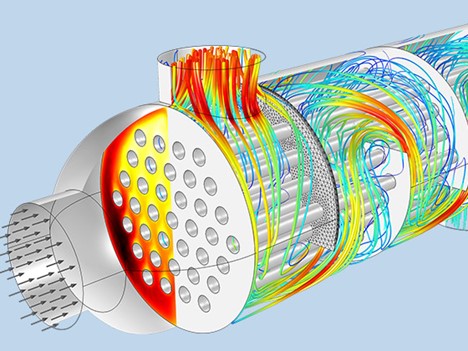

Trong quá trình tính toán, Xist phân chia thiết bị thành nhiều vùng nhỏ để xác định chi tiết các thông số như: nhiệt độ; áp suất; khả năng truyền nhiệt; lượng nhiệt truyền qua thành ống; vận tốc dòng chảy; trạng thái dòng chảy; sự thay đổi thông số dọc theo chiều dài thiết bị.

Nhờ đó, kỹ sư không chỉ biết thiết bị có đạt yêu cầu hay không mà còn có thể xác định khu vực nào trong thiết bị đang làm việc hiệu quả hoặc chưa hiệu quả.

Xist cũng hỗ trợ nhiều dạng thiết bị đặc biệt như thiết bị đun sôi, thiết bị bay hơi, thiết bị ngưng tụ và các hệ thống sử dụng tuần hoàn tự nhiên.

Ngoài tính toán nhiệt, phần mềm còn có khả năng cảnh báo nguy cơ rung động của hệ thống ống do tác động của dòng chảy. Đây là vấn đề quan trọng vì rung động kéo dài có thể gây hư hỏng hoặc giảm tuổi thọ thiết bị.

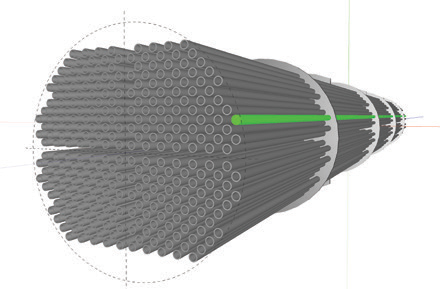

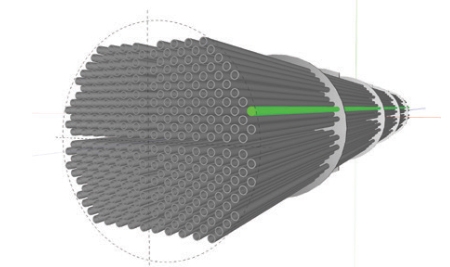

Đối với SOLTEC, Xist còn hỗ trợ bố trí hệ thống ống bên trong thiết bị và xuất các tài liệu kỹ thuật phục vụ quá trình thiết kế, kiểm tra và chế tạo.

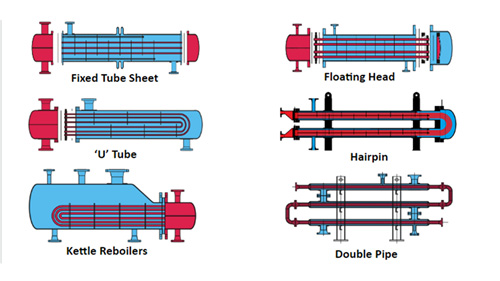

Xhpe® – tính toán thiết bị trao đổi nhiệt dạng Hairpin

Xhpe® được HTRI phát triển dành riêng cho thiết bị trao đổi nhiệt dạng Hairpin.

Có thể hình dung đây là dạng thiết bị gồm các đoạn ống dài được bố trí thành từng nhánh, thường có hình dạng giống chữ U kéo dài. 0Thiết bị Hairpin thường được lựa chọn trong những trường hợp như: áp suất làm việc cao; chênh lệch nhiệt độ lớn; yêu cầu thiết bị có cấu tạo chắc chắn; cần tháo lắp, bảo dưỡng tương đối thuận tiện; không gian lắp đặt hoặc yêu cầu công nghệ phù hợp với cấu hình dạng ống.

Xhpe cho phép kỹ sư tính toán chi tiết khả năng truyền nhiệt và mức giảm áp suất khi môi chất đi qua thiết bị. Phần mềm hỗ trợ nhiều loại ống và nhiều dạng cấu tạo khác nhau, nhờ đó SOLTEC có thể so sánh nhiều phương án trước khi lựa chọn cấu hình phù hợp nhất.

Tương tự Xist, Xhpe cũng có thể sử dụng để: thiết kế thiết bị mới; kiểm tra thiết bị đã có; dự báo hoạt động của thiết bị trong các điều kiện vận hành khác nhau.

Việc sử dụng Xhpe giúp SOLTEC mở rộng năng lực thiết kế đối với các loại thiết bị mà cấu hình ống chùm thông thường chưa phải là phương án tối ưu.

Xjpe® – tính toán thiết bị hai ống lồng nhau và thiết bị có áo gia nhiệt

Xjpe® được sử dụng cho các thiết bị trao đổi nhiệt có cấu tạo tương đối đơn giản, điển hình là hai ống lồng vào nhau.

Trong cấu hình này, một môi chất chảy bên trong ống nhỏ, trong khi môi chất còn lại chảy trong khoảng không gian giữa hai ống. Nhiệt được truyền qua thành ống từ môi chất nóng sang môi chất lạnh. Phần mềm cũng có thể sử dụng cho dạng đường ống có áo gia nhiệt hoặc làm lạnh bao bên ngoài.

Các loại thiết bị này thường phù hợp với: hệ thống có công suất trao đổi nhiệt nhỏ hoặc trung bình; các quá trình có áp suất tương đối cao; các đường ống cần duy trì nhiệt độ; các hệ thống cần gia nhiệt hoặc làm lạnh liên tục; những trường hợp yêu cầu cấu tạo thiết bị đơn giản và dễ chế tạo.

Xjpe tính toán sự thay đổi của nhiệt độ, áp suất và khả năng truyền nhiệt dọc theo chiều dài thiết bị. Kết quả giúp kỹ sư xác định chiều dài, kích thước và cấu tạo phù hợp để thiết bị đạt được nhiệt độ đầu ra cũng như công suất trao đổi nhiệt theo yêu cầu.

Đối với SOLTEC, module này giúp bổ sung khả năng tính toán cho những loại thiết bị có cấu tạo đơn giản hơn thiết bị ống chùm nhưng vẫn đòi hỏi tính toán nhiệt – thủy lực chính xác.

Xace® – tính toán thiết bị làm mát bằng không khí

Xace® là module chuyên dụng dành cho thiết bị trao đổi nhiệt sử dụng không khí để làm mát hoặc thu hồi nhiệt.

Khác với thiết bị trao đổi nhiệt sử dụng nước hoặc một chất lỏng khác làm môi chất làm mát, thiết bị này sử dụng luồng không khí đi qua hệ thống ống để lấy nhiệt ra khỏi môi chất công nghệ. Các thiết bị làm mát bằng không khí được sử dụng rộng rãi trong: nhà máy lọc dầu; nhà máy hóa chất; nhà máy điện; công nghiệp dầu khí; các dự án tại khu vực hạn chế nguồn nước làm mát.

Xace hỗ trợ nhiều cấu hình thiết bị khác nhau, bao gồm hệ thống sử dụng quạt thổi, quạt hút hoặc hệ thống đối lưu tự nhiên không sử dụng quạt. Phần mềm có thể tính toán: lượng nhiệt cần giải phóng; nhiệt độ đầu ra của môi chất; lượng không khí cần thiết; kích thước cụm ống; số lượng hàng ống; vận tốc không khí; tổn thất áp suất; công suất và đặc tính quạt; ảnh hưởng của việc phân bố không khí không đồng đều.

Xace cũng hỗ trợ tối ưu nhiều thông số thiết kế nhằm giúp kỹ sư tìm được phương án cân bằng giữa khả năng làm mát, kích thước thiết bị, điện năng tiêu thụ của quạt và chi phí chế tạo.

Đối với SOLTEC, đây là công cụ đặc biệt hữu ích khi tham gia thiết kế hoặc chế tạo các thiết bị làm mát bằng không khí cho những dự án dầu khí, hóa chất và năng lượng.

Lợi ích của bộ phần mềm HTRI đối với SOLTEC

Việc trang bị đồng thời Xist, Xhpe, Xjpe và Xace giúp SOLTEC xây dựng một hệ thống công cụ tính toán tương đối đầy đủ cho nhiều loại thiết bị trao đổi nhiệt khác nhau.

• Nâng cao độ chính xác của thiết kế: Các phương pháp tính toán của HTRI được xây dựng trên cơ sở nhiều năm nghiên cứu và dữ liệu thử nghiệm thực tế. Điều này giúp kỹ sư có thêm cơ sở đáng tin cậy để đánh giá khả năng truyền nhiệt, mức giảm áp suất và điều kiện hoạt động của thiết bị.

• Kiểm tra thiết kế trước khi chế tạo: Một thiết bị trao đổi nhiệt có thể có giá trị chế tạo lớn. Việc phát hiện sai sót sau khi đã sản xuất thường gây tốn kém về thời gian và chi phí. HTRI giúp SOLTEC kiểm tra phương án trên máy tính trước khi đưa sang giai đoạn chế tạo, từ đó giảm nguy cơ phải sửa đổi thiết bị sau này.

• So sánh và lựa chọn phương án tối ưu: Kỹ sư có thể nhanh chóng thay đổi: đường kính ống; chiều dài ống; số lượng ống; cách bố trí ống; số đường đi của dòng chất lỏng; kích thước thân thiết bị; lưu lượng; nhiệt độ; cấu hình quạt và cụm làm mát. Từ đó, nhiều phương án có thể được so sánh trước khi lựa chọn giải pháp phù hợp.

• Tiết kiệm vật liệu và chi phí chế tạo: Thiết bị được thiết kế quá lớn sẽ làm tăng lượng thép, số lượng ống, diện tích chế tạo và chi phí đầu tư. Ngược lại, thiết bị quá nhỏ có thể không đạt được công suất yêu cầu. Các công cụ của HTRI giúp kỹ sư tìm ra kích thước phù hợp, qua đó hạn chế tình trạng thiết kế dư thừa nhưng vẫn bảo đảm yêu cầu kỹ thuật.

• Mở rộng năng lực thiết kế của SOLTEC: Với bốn module được trang bị, SOLTEC có thể xử lý nhiều nhóm thiết bị khác nhau: thiết bị trao đổi nhiệt ống chùm; thiết bị Hairpin; thiết bị hai ống lồng nhau; đường ống có áo gia nhiệt hoặc làm lạnh; thiết bị làm mát bằng không khí; một số hệ thống thu hồi nhiệt. Điều này giúp doanh nghiệp tăng khả năng đáp ứng những yêu cầu đa dạng từ các chủ đầu tư, nhà thầu và đơn vị tư vấn thiết kế.

• Hỗ trợ đáp ứng yêu cầu của các dự án quốc tế: Các dự án dầu khí, hóa chất và năng lượng thường đặt ra yêu cầu cao về tài liệu tính toán, khả năng kiểm chứng thiết kế và tuân thủ tiêu chuẩn quốc tế. Các module HTRI hỗ trợ xuất báo cáo và tài liệu kỹ thuật theo các định dạng phổ biến trong ngành, tạo thuận lợi cho SOLTEC khi làm việc với khách hàng, đơn vị tư vấn và nhà thầu quốc tế.

CIC đồng hành cùng doanh nghiệp Việt Nam trong ứng dụng phần mềm kỹ thuật chuyên sâu

Việc CIC cung cấp các module Xist®, Xhpe®, Xjpe® và Xace® của HTRI cho SOLTEC Engineering Vietnam góp phần đưa các công cụ tính toán truyền nhiệt chuyên sâu đến gần hơn với các doanh nghiệp thiết kế và chế tạo thiết bị tại Việt Nam.

Đối với SOLTEC, đây không chỉ là việc bổ sung thêm phần mềm phục vụ tính toán mà còn là một bước nâng cao năng lực kỹ thuật trong toàn bộ quá trình: tính toán → lựa chọn phương án → kiểm tra thiết kế → tối ưu → chế tạo → đánh giá vận hành.

Trong bối cảnh các dự án công nghiệp ngày càng yêu cầu cao hơn về hiệu suất năng lượng, độ tin cậy, chất lượng thiết bị và khả năng kiểm chứng thiết kế, việc ứng dụng các phần mềm chuyên ngành như HTRI Xchanger Suite giúp SOLTEC nâng cao chất lượng sản phẩm, giảm rủi ro trong quá trình chế tạo và tăng năng lực cạnh tranh trên thị trường trong nước cũng như quốc tế.
