enjiCAD 2026- Hướng dẫn Xuất tọa độ và lập bảng thống kê tọa độ góc ranh theo hệ VN-2000

Trong quá trình đo đạc và lập hồ sơ kỹ thuật, việc xuất tọa độ các điểm góc ranh (X, Y) theo hệ tọa độ VN-2000 là yêu cầu rất phổ biến. Tuy nhiên trên phần mềm CAD không có sẵn công cụ hỗ trợ xuất tọa độ trực tiếp ra bảng thống kê. Trong bài viết này, Công ty CIC sẽ giới thiệu các bước xuất tọa độ và lập bảng thống kê tọa độ góc ranh theo hệ VN-2000 bằng lisp.

Bộ Lisp sẽ giúp người dùng:

• Tự động lấy tọa độ từ Polyline
• Xuất trực tiếp ra bảng thống kê trong bản vẽ

Bạn có thể tải bộ LISP xuất tọa độ  tại đây

Lưu ý quan trọng

Nếu Polyline chưa kín:

• Sử dụng lệnh BOUNDARY để tạo lại đường bao kín

Hoặc chỉnh thuộc tính Closed = Yes trong Properties

2. Các bước thực hiện

Sau khi chuẩn bị xong, các bạn thực hiện theo các bước sau:

Bước 1: Load LISP

• Gõ lệnh AP (APPLOAD) trong enjiCAD
• Chọn file LISP và load vào
• Sau khi load thành công, hệ thống sẽ hiển thị các lệnh tương ứng

Bước 2: Chạy lệnh xuất tọa độ

• Gõ lệnh: TD
• Nhập số chữ số thập phân cần hiển thị
  • Ví dụ: nhập 3 → kết quả dạng 123456.789

Bước 3: Chọn đối tượng

• Chọn Polyline ranh đất cần xuất tọa độ
• Chọn vị trí đặt bảng thống kê trong bản vẽ

Bước 4: Hoàn tất

• Hệ thống tự động:
  • Lấy tọa độ các điểm góc
  • Tính chiều dài cạnh
  • Lập bảng thống kê hoàn chỉnh

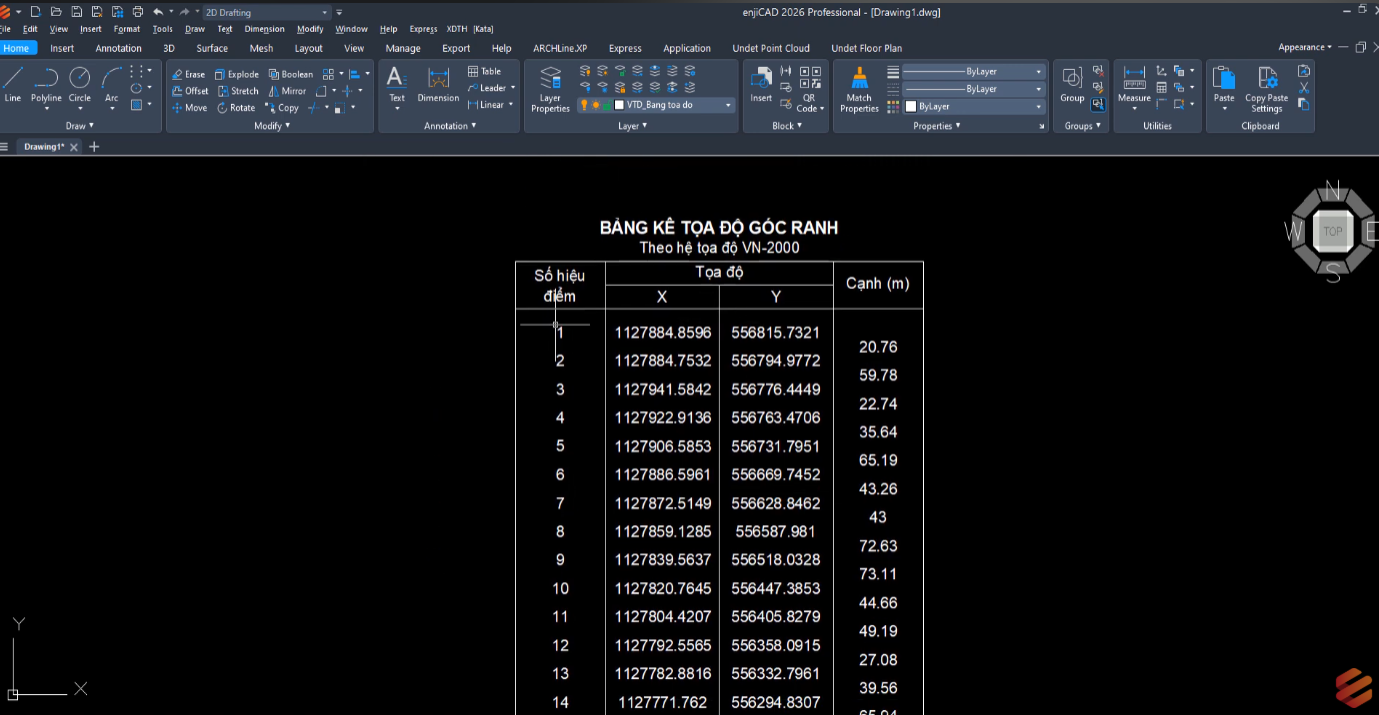

3. Kết quả đạt được

Sau khi thực hiện, bạn sẽ thu được:

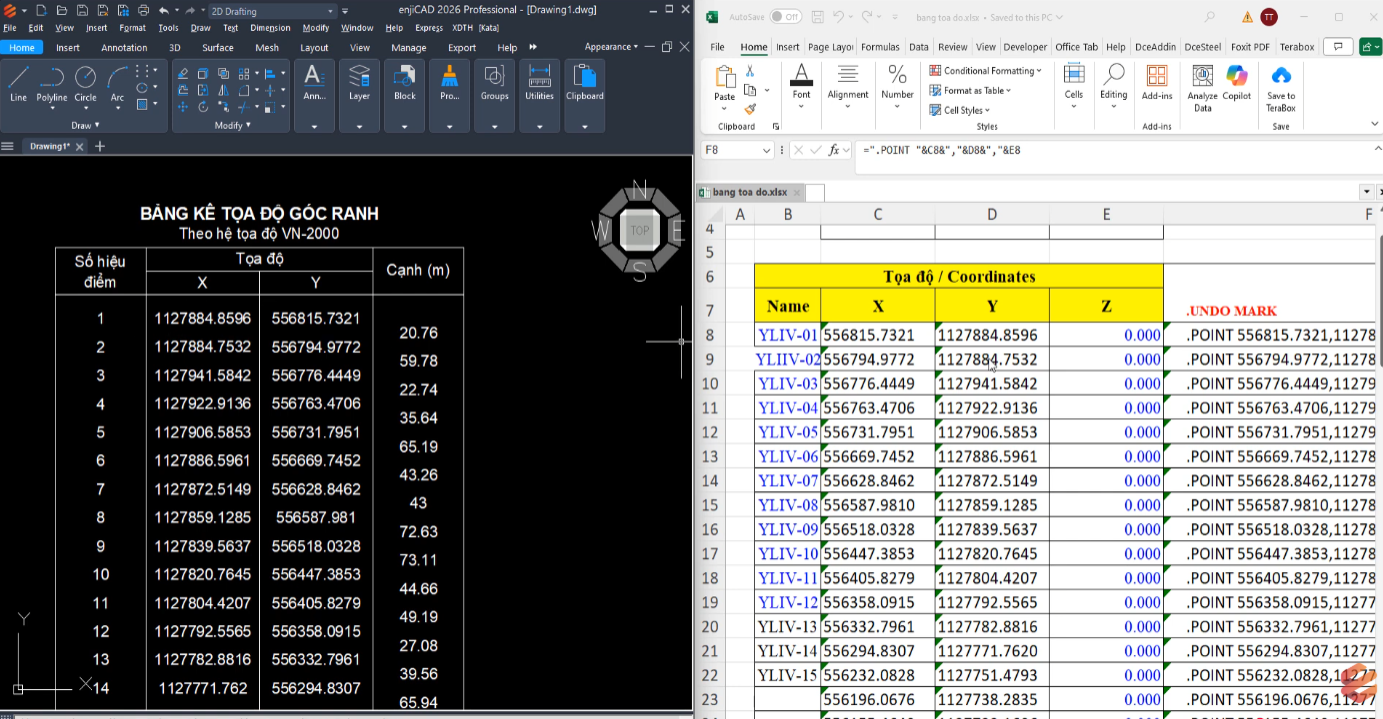

Bảng thống kê tọa độ góc ranh bao gồm:

• Số hiệu điểm
• Tọa độ X
• Tọa độ Y
• Chiều dài cạnh

Ưu điểm:

• Xuất dữ liệu nhanh chóng, chính xác
• Tự động hóa hoàn toàn
• Phù hợp cho hồ sơ kỹ thuật, đo đạc địa chính

4. Kết luận

Với công cụ LISP này, việc xuất tọa độ ranh khu đất theo hệ VN-2000 trên enjiCAD 2026 trở nên nhanh chóng và đơn giản hơn rất nhiều.

Thay vì thao tác thủ công mất thời gian, bạn chỉ cần vài bước là đã có ngay bảng thống kê hoàn chỉnh, sẵn sàng đưa vào hồ sơ.
