GeoSiG - Hệ thống cảnh báo sớm động đất và giám sát sức khỏe kết cấu cho đường sắt tốc độ cao

Đối với mạng lưới đường sắt tốc độ cao (High Speed Railway - HSR) vận hành ở dải vận tốc từ 300 km/h đến 350 km/h, các chấn động địa chấn dù là nhỏ nhất cũng ẩn chứa nguy cơ gây biến dạng hình học đường ray, trật bánh và các thảm họa thảm khốc. Bài viết này giới thiệu giải pháp công nghệ Cảnh báo sớm động đất (EEW) và Giám sát sức khỏe kết cấu (SHM) của hãng GeoSIG (Thụy Sĩ) – đơn vị có hơn 30 năm kinh nghiệm trong lĩnh vực giám sát các nhà máy điện hạt nhân, đập thủy điện, đường sắt cao tốc và cơ sở hạ tầng trọng yếu.



1. Triết lý Cảnh báo sớm của GeoSIG

Khi một trận động đất xảy ra, năng lượng từ tâm chấn giải phóng dưới dạng các sóng cơ học lan truyền trong lòng đất. Trong đó, sóng sơ cấp (Sóng P - Primary Wave) là sóng dọc, di chuyển với vận tốc nhanh nhất, biên độ gia tốc nhỏ và không gây phá hủy cấu trúc. Ngược lại, sóng thứ cấp (Sóng S - Secondary Wave) là sóng ngang, di chuyển chậm hơn nhưng có biên độ lớn, tần số phá hủy cao và là tác nhân trực tiếp làm biến dạng nền đường ray hoặc sập đổ công trình hạ tầng đường sắt.

Triết lý cốt lõi trong giải pháp của GeoSIG là tận dụng tối đa khoảng thời gian "vàng" – chênh lệch thời gian lan truyền giữa sóng P và sóng S. Bằng việc cấu hình mạng lưới các trạm đo gia tốc độ nhạy cao dọc tuyến, hệ thống sẽ phát hiện, phân tích sóng P ngay khi nó vừa truyền tới hiện trường, tính toán tức thời mức độ nguy hiểm, rồi phát lệnh can thiệp tự động (giảm tốc hoặc dừng tàu khẩn cấp) thông qua hệ thống thông tin vô tuyến chạy tàu truyền bằng cáp quang. Nhờ đó, đoàn tàu được cưỡng bức dừng lại hoàn toàn hoặc hạ thấp tốc độ xuống dải an toàn trước khi làn sóng tàn phá (Sóng S) kịp ập đến vị trí của ray.

2. Giải pháp kỹ thuật toàn diện của GeoSIG

Giải pháp tổng thể của GeoSIG tuân thủ mô hình phân tầng kỹ thuật nghiêm ngặt nhằm đảm bảo tính sẵn sàng tối đa và triệt tiêu độ trễ xử lý.

2.1. Cấu phần thiết bị phần cứng tại trạm địa chấn

• Cảm biến gia tốc AC-73: Là loại cảm biến gia tốc cân bằng lực (Force balance accelerometer) ba trục cao cấp. Thiết bị sở hữu dải động cực rộng > 165 dB và băng thông hoạt động từ DC – 200 Hz. Cấu hình này giúp cảm biến xác định chính xác sóng P khỏi nhiễu môi trường và không bị bão hòa tín hiệu khi địa chấn đạt đỉnh.
• Bộ ghi dữ liệu GMSplus / GMSplus6: Tích hợp bộ chuyển đổi ADC độ phân giải cao 24 bit, hỗ trợ truyền dữ liệu thời gian thực (real-time streaming) liên tục về trung tâm, chạy song song chế độ ghi theo sự kiện và liên tục.

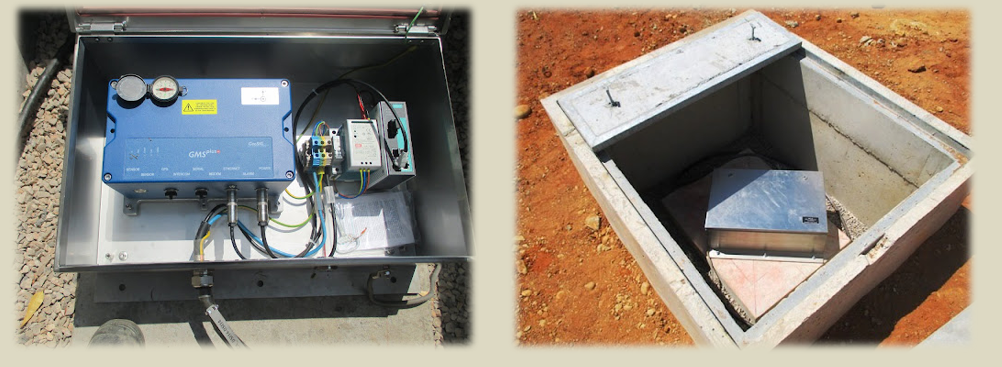

Thiết bị tại trạm địa chấn



2.2. Chế độ giám sát mục tiêu kép (Dual Monitoring)

Hệ thống cho phép cấu hình đồng thời hai bài toán trên cùng một hạ tầng thiết bị hiện trường:

• Giám sát môi trường đất tự do (Freefield): Đo đạc trực tiếp Gia tốc, Vận tốc, Dịch chuyển của nền đất tự nhiên phục vụ chức năng Cảnh báo sớm động đất (EEW).
• Giám sát kết cấu công trình (Pier / Track / Station): Đo chấn động và biến dạng tại tâm dầm cầu cạn, đỉnh trụ, chân trụ, đo độ nghiêng kết cấu  và kiểm soát giới hạn co giãn của khe co giãn nhằm phục vụ bài toán Giám sát sức khỏe kết cấu (SHM).

2.3. Thuật toán xử lý cảnh báo & Tích hợp Hệ thống điều khiển tàu (Train Control System)

• Mạng truyền thông tốc độ cao: Dữ liệu số hóa từ hiện trường được truyền liên tục về trung tâm điều hành thông qua mạng cáp quang để triệt tiêu độ trễ đường truyền.
• Thuật toán kiểm tra chéo: Phần mềm GeoDAS tại trung tâm tiếp nhận dữ liệu. Khi có một trạm vượt ngưỡng an toàn đặt trước, phần mềm áp dụng logic bỏ phiếu (Voting logic): Chỉ phát lệnh báo động khi có tối thiểu n trạm lân cận cùng ghi nhận sự kiện chấn động, giúp loại bỏ hoàn toàn báo động giả sinh ra từ chính độ rung của tàu chạy.
• Hệ thống phản ứng tự động khép kín: Tín hiệu điều khiển được kết nối trực tiếp đến máy chủ của Hệ thống điều khiển chạy tàu tự động (Train Control System Server) qua các giao thức công nghiệp (ModBUS). Hệ thống lập trình sẵn kịch bản cưỡng bức chạy tàu theo các cấp độ chấn động:

- Normal OP (Vận hành bình thường): Không vượt ngưỡng, tàu chạy tốc độ thiết kế.

- System Fault (Lỗi hệ thống): Cảnh báo lỗi phần cứng/mất kết nối để bảo trì.

- Minor Alarm (Cảnh báo nhỏ): Vượt ngưỡng sơ cấp, tự động phát lệnh Slowdown (Giảm tốc).

- Major Alarm (Cảnh báo lớn): Vượt ngưỡng phá hủy, tự động phát lệnh STOP (Dừng tàu khẩn cấp) thông qua việc ngắt nguồn điện hoặc kích hoạt phanh khẩn cấp của đoàn tàu.

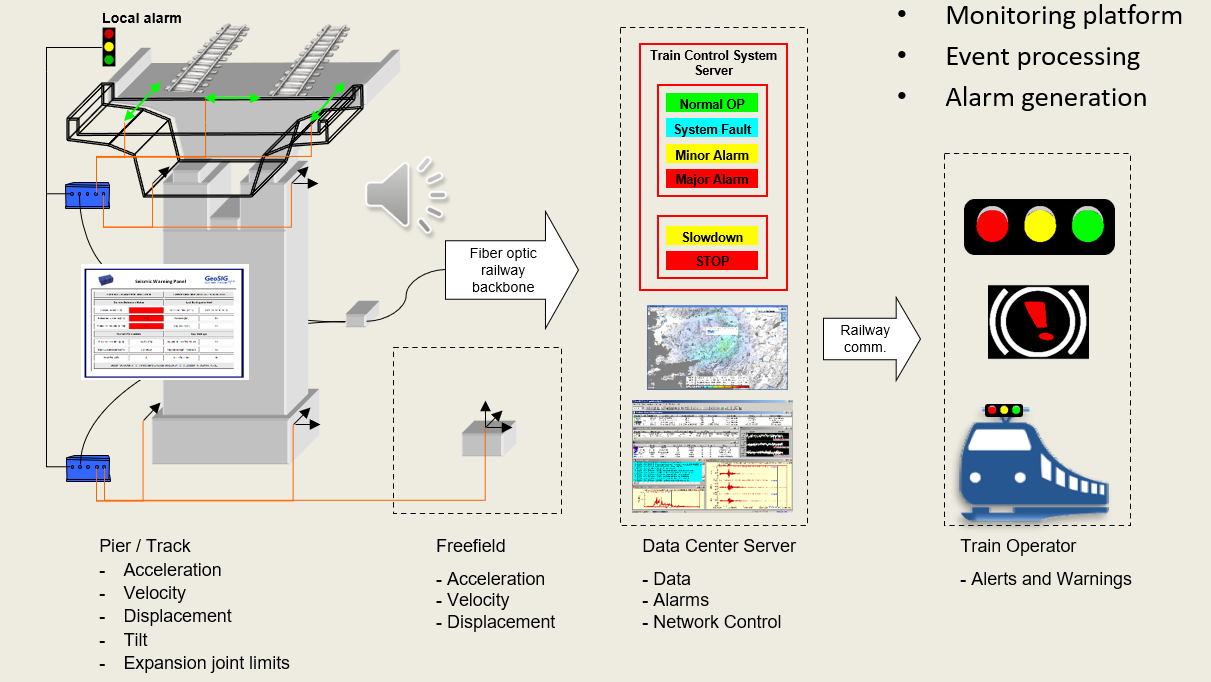

Sơ đồ cấu trúc hệ thống cảnh báo sớm động đất cho đường sắt tốc độ cao



 3. Các dự án triển khai

Hệ thống của GeoSIG đã được triển khai và chứng minh độ tin cậy vượt trội tại nhiều dự án đường sắt tốc độ cao quy mô lớn trên thế giới.

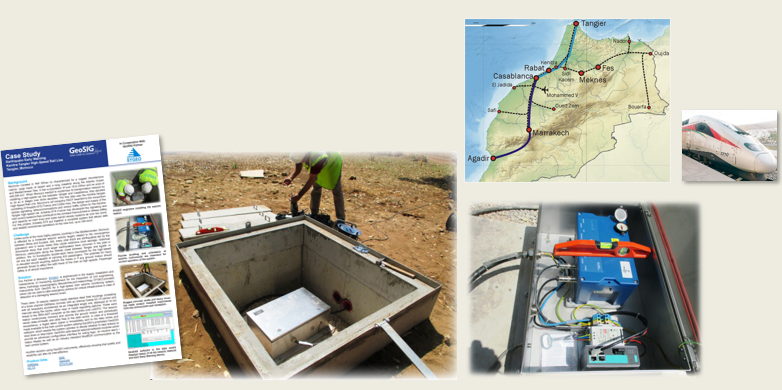

3.1. Tuyến đường sắt cao tốc Kenitra-Tangier, Ma-rốc



Bối cảnh: Hiện đại hóa hành lang vận tải nối Tangier và Casablanca với vận tốc vận hành thương mại đạt 320 km/h. Sử dụng dòng tàu Euroduplex hai tầng tải trọng lớn với sức chứa 533 hành khách, đòi hỏi mức độ an toàn nghiêm ngặt trước rủi ro địa chấn vùng Tây Bắc châu Phi.

• Giải pháp kỹ thuật: GeoSIG phối hợp cùng đối tác địa phương lắp đặt hệ thống gồm 18 trạm địa chấn hiện trường đặt trong vỏ bảo vệ bằng thép không gỉ dọc theo tuyến đường ray. Mật độ bố trí cách đều nhau mỗi 10 km/trạm, đặt tích hợp ngay tại các trạm tín hiệu và kỹ thuật dọc tuyến.
• Kết quả vận hành: Thiết bị đầu cuối sử dụng bộ ghi GMSplus và cảm biến AC-73. Khi chấn động vượt ngưỡng, dữ liệu truyền qua LAN/FO về máy chủ trung tâm; phần mềm GeoDAS thực hiện phân tích và đẩy lệnh điều khiển dừng tàu khẩn cấp qua giao thức ModBUS trực tiếp vào hệ thống tín hiệu và điều khiển chạy tàu do liên danh Ansaldo-STS cung cấp.

 3.2. Tuyến đường sắt cao tốc Honam, Hàn Quốc



• Bối cảnh: Tuyến đường sắt cao tốc Honam dài 185 km của đoàn tàu Korea Train Express (KTX) kết nối Osong và Gwangju với vận tốc thiết kế 300 km/h, vận hành qua cấu trúc hạ tầng phức tạp gồm nhiều cầu cạn lớn. Dự án yêu cầu giám sát an toàn chạy tàu song song với việc xây dựng cơ sở dữ liệu quốc gia về hành vi kết cấu để tối ưu hóa thiết kế kháng chấn.
• Giải pháp kỹ thuật: GeoSIG triển khai mạng lưới giám sát thời gian thực toàn diện tại 18 vị trí trọng yếu, bao gồm 13 cây cầu lớn và 5 nhà ga đa tầng.

- Tại mỗi cây cầu: Lắp đặt 4 cảm biến AC-71, 3 cảm biến AC-73 cùng bộ ghi GMSplus và GMSplus6; giám sát kết cấu từ tâm dầm cầu, đỉnh trụ, chân trụ đến môi trường đất tự do.

- Tại mỗi nhà ga: Bố trí cảm biến AC-71 và AC-73 tại tầng mái, tầng hầm và môi trường tự do.

• Kết quả vận hành: Hệ thống thực hiện giám sát kép EEW & SHM liên tục. Toàn bộ dữ liệu được liên kết trực tiếp với Bộ An ninh và An toàn công cộng Hàn Quốc (MPSS), tự động xuất biểu đồ cường độ địa chấn và đánh giá độ toàn vẹn của kết cấu hạ tầng ngay sau khi rung chấn kết thúc.

 3.3. Tuyến đường sắt cao tốc LGV Méditerranée, Pháp

• Bối cảnh: Tuyến đường sắt cao tốc LGV dài 250 km nối Valence và Marseille, kết cấu hạ tầng khổng lồ gồm 500 cây cầu và 20 cầu cạn kỹ thuật. Đoàn tàu TGV vận hành ở tốc độ gần 300 km/h với mật độ từ 500 đến 700 hành khách/tàu
• Giải pháp kỹ thuật: Dự án được thiết kế dưới sự hợp tác giữa Cục Giám sát và Đánh giá Môi trường Pháp (CEA-DASE) và Tổng công ty Đường sắt Quốc gia Pháp (SNCF). Lắp đặt hệ thống dừng khẩn cấp gồm 24 trạm đo sử dụng các gia tốc kế AC-23, bố trí cách đều nhau đúng 10 km dọc theo tuyến kỹ thuật địa chấn.
• Kết quả vận hành: Khi cảm biến phát hiện chấn động vượt ngưỡng, tín hiệu cảnh báo được đẩy về trung tâm chỉ huy của SNCF tại Marseille để tự động phát lệnh phanh hoặc giảm tốc đoàn tàu. Đồng thời, một hệ thống hỗ trợ quyết định tự động đặt tại Bruyères-le-Châtel tích hợp dữ liệu chéo từ 14 trạm địa chấn thuộc mạng lưới quốc gia của CEA để xác thực sự kiện trong vòng 10 phút, giúp SNCF đưa ra kịch bản điều độ chính xác (cho tàu vận hành lại bình thường hay phong tỏa ray để bảo trì)

 ​​​​​​​4. Bài học Kinh nghiệm Công nghệ cho các Dự án đường sắt tốc độ cao tại Việt Nam

Thông qua việc phân tích chuyên sâu giải pháp tổng thể và các case study thực tế của GeoSIG, có thể rút ra 3 bài học kinh nghiệm cốt lõi mang tính định hướng khi triển khai Hệ thống Ngăn ngừa Thảm họa (Disaster Prevention System - DPS) cho mạng lưới đường sắt tốc độ cao và đường sắt đô thị/ngoại ô tương lai (ví dụ như tuyến Hà Nội – Quảng Ninh hay tuyến ngoại ô Bến Thành – Cần Giờ):

Thứ nhất, tích hợp đồng bộ hai bài toán EEW và SHM trên một hạ tầng phần cứng duy nhất. Thay vì chỉ lắp đặt cảm biến một cách đơn thuần để phát hiện động đất, hệ thống cần được thiết kế đa mục tiêu như dự án Honam (Hàn Quốc): phân bổ cảm biến tại cả nền đất tự do dọc tuyến (bắt sóng P phục vụ cảnh báo sớm) và tại các vị trí xung yếu trên kết cấu hạ tầng kỹ thuật (như tâm dầm cầu cạn, đỉnh trụ, chân trụ, khu vực hầm ngầm ngập lụt, depot) để tự động đánh giá biến dạng hình học kết cấu ngay sau thiên tai, giúp tối ưu hóa chi phí đầu tư hạ tầng.

Thứ hai, tự động hóa hoàn toàn quy trình ra quyết định can thiệp chạy tàu. Tín hiệu từ các bộ thu thập dữ liệu hiện trường phải được truyền dẫn qua mạng cáp quang dự phòng tốc độ cao (băng thông tối thiểu 10 Gb) kết hợp công nghệ radio chuyên dụng thế hệ mới (FRMCS / 5G-R). Hệ thống phải tự động tính toán qua thuật toán logic kiểm tra chéo nhằm triệt tiêu hoàn toàn báo động giả do rung động tàu chạy. Tín hiệu đầu ra phải được cấu hình kết nối trực tiếp với Máy chủ Hệ thống tín hiệu và điều khiển chạy tàu tự động qua các giao thức truyền thông tiêu chuẩn để tự động kích hoạt phanh hoặc giảm tốc của đoàn tàu hoặc dừng hẳn, tuyệt đối không phụ thuộc vào phản ứng thủ công mang tính trễ của điều độ viên.

Thứ ba, chuẩn hóa cấu phần thiết bị hiện trường đáp ứng điều kiện vận hành khắc nghiệt. Toàn bộ cảm biến địa chấn, máy đo gió, máy đo lượng mưa tích lũy và cảm biến lũ lụt định kỳ trong khu vực hầm ngầm phải đáp ứng các tiêu chuẩn công nghiệp khắt khe nhất về kháng thời tiết, dải động rộng và băng thông phẳng lớn, đặt trong vỏ bảo vệ chuyên dụng như hộp thép không gỉ để triệt tiêu hiện tượng nhiễu và phá hoại cục bộ, đảm bảo tính toàn vẹn của dữ liệu đầu vào cho hệ thống trung tâm.
