Tối Ưu Hóa Thiết Kế Bản Mã Chân Cột Với Giải Pháp Toàn Diện Từ IDEA StatiCa

Trong tính toán kết cấu, thiết kế bản mã chân cột (base plate) là một nhiệm vụ quen thuộc nhưng chưa bao giờ đơn giản. Từ việc đảm bảo khả năng chịu lực đến việc tuân thủ các tiêu chuẩn nghiêm ngặt như AISC hay ACI, các kỹ sư luôn cần một công cụ mạnh mẽ để vừa đảm bảo an toàn, vừa tiết kiệm thời gian. Dưới đây là tổng hợp 5 loại bản mã chân cột phổ biến nhất mà IDEA StatiCa có thể giúp bạn xử lý triệt để, từ khâu mô hình hóa đến kiểm tra.

1. Bản mã chân cột với Bulông đúc sẵn (Cast-in Place Anchors)

Đây là loại phổ biến nhất trong các công trình xây dựng mới. Bulông được đặt sẵn trong hệ thống cốt thép trước khi đổ bê tông móng.

Thách thức: Cần kiểm tra chính xác lực kéo, lực cắt của bulông và đặc biệt là hiện tượng bứt phá bê tông (concrete breakout) theo tiêu chuẩn ACI 318.

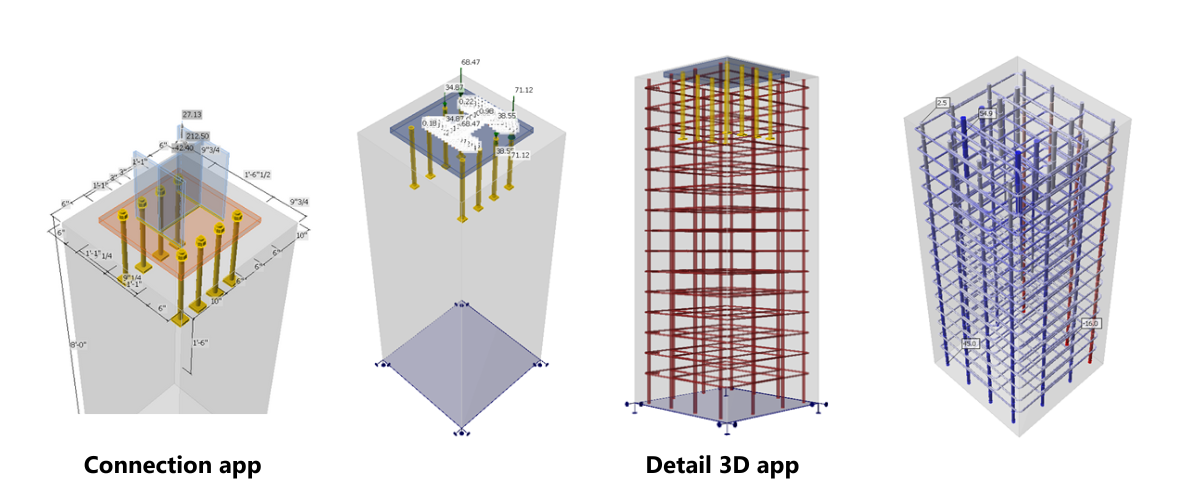

Giải pháp từ IDEA StatiCa: Phần mềm cho phép mô hình hóa đồng bộ cột, bản mã, bulông và khối bê tông. Nếu hình học phức tạp hoặc cần tính đến tương tác với cốt thép, bạn có thể xuất mô hình sang module Detail 3D để phân tích chuyên sâu hơn.

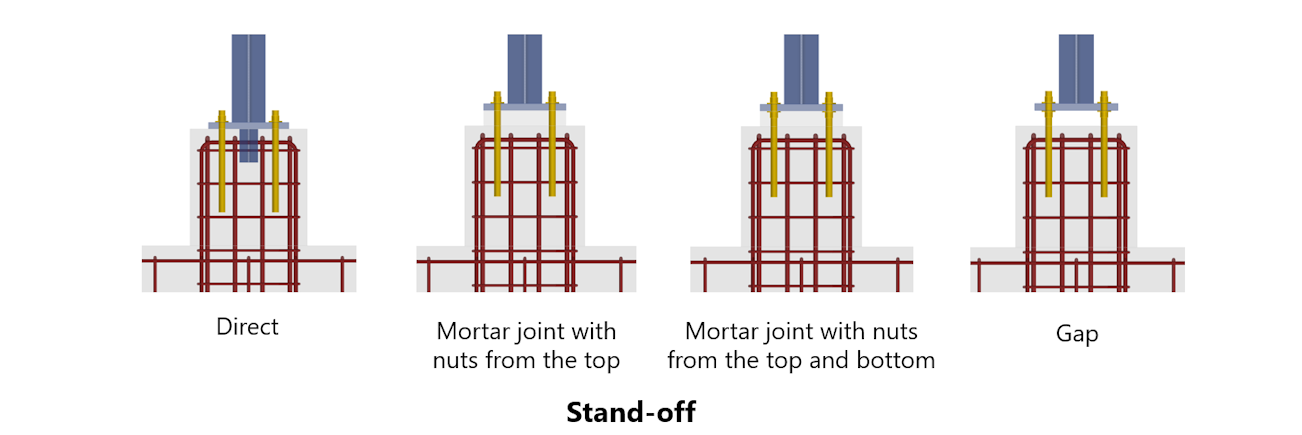

2. Bản mã có lớp vữa đệm hoặc khoảng hở (Grout or Gaps)

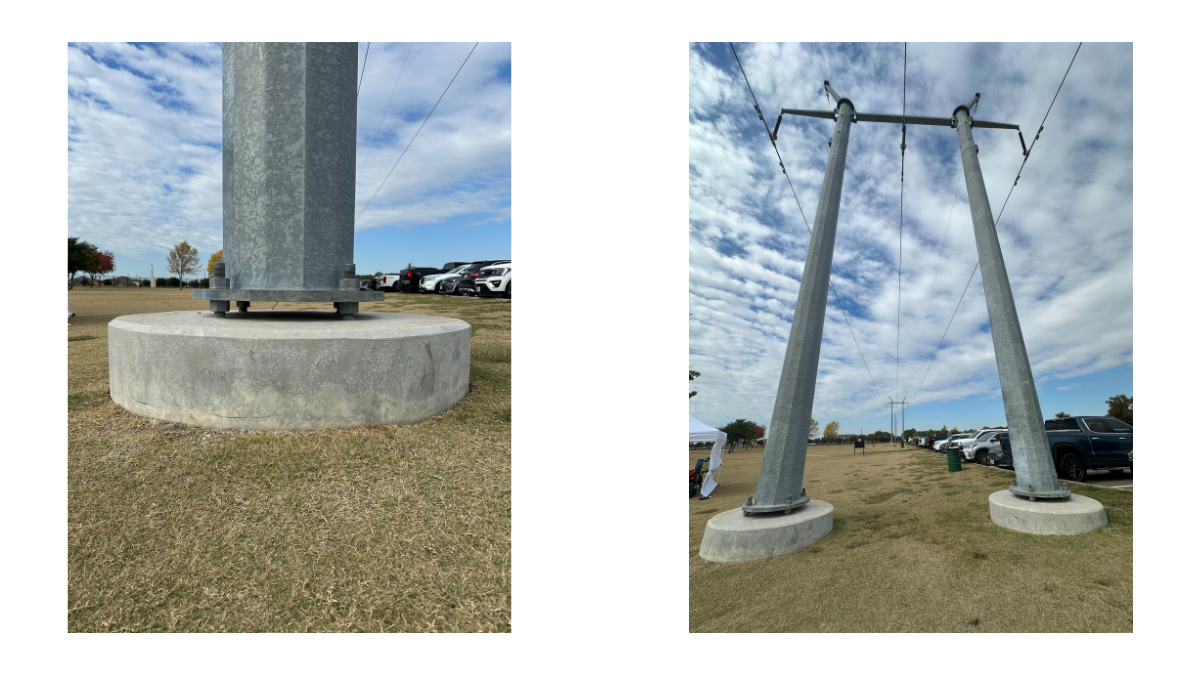

Thường gặp trong các công trình cột điện, tháp viễn thông hoặc cột biển báo giao thông nhằm điều chỉnh cao độ cột.

Thách thức: Ngay cả một khoảng hở nhỏ cũng làm thay đổi điểm tiếp xúc chịu nén và truyền lực, làm tăng áp lực lên hệ bulông.

Giải pháp từ IDEA StatiCa: Người dùng có thể định nghĩa trực tiếp lớp vữa hoặc khoảng hở bên dưới bản mã. Phần mềm tự động mô phỏng sự tiếp xúc và điều chỉnh các thông số kiểm tra bulông một cách chính xác.

3. Bản mã đặt sẵn (Embedded Plates)

Loại này thường dùng để kết nối hệ khung thép với kết cấu bê tông, hệ thống mặt dựng (façade) hoặc ray thang máy.

Thách thức: Truyền tải trọng qua các mối hàn hoặc đinh neo (studs) nằm sâu trong bê tông.

Giải pháp từ IDEA StatiCa: Bản mã đặt sẵn được tích hợp hoàn toàn vào khối bê tông trong mô hình. Mọi tương tác truyền tải giữa thép và bê tông được mô phỏng tự động, giúp kỹ sư nắm bắt được ứng suất của bản mã và phân bổ lực trên neo.

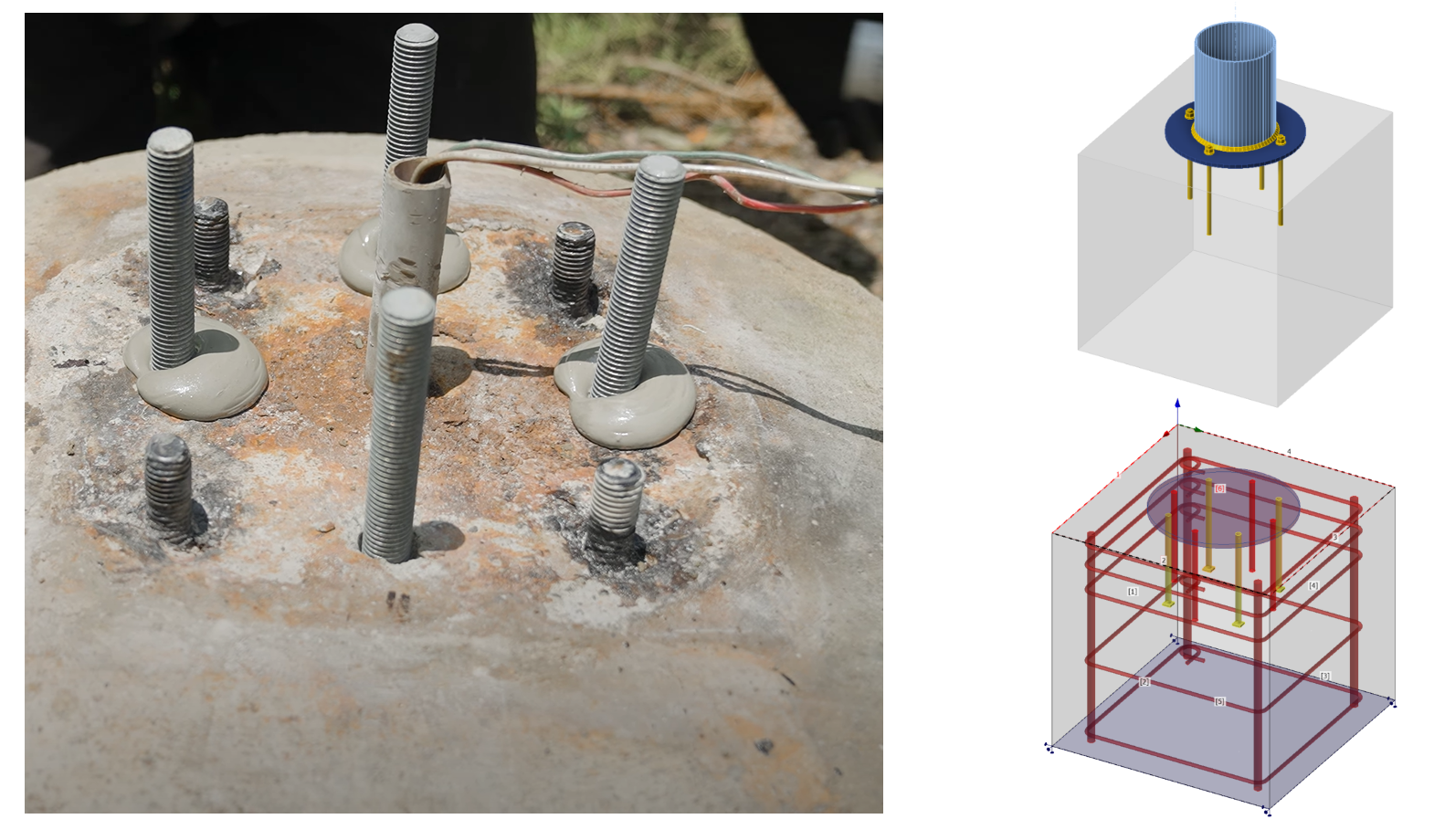

4. Bản mã sử dụng Bulông hóa chất (Post-Installed Adhesive Anchors)

Giải pháp tối ưu cho các dự án cải tạo, nâng cấp hoặc lắp đặt thiết bị trên nền móng cũ.

Thách thức: Đòi hỏi sự tính toán kỹ lưỡng về cường độ bám dính (bond strength), khoảng cách mép và khoảng cách giữa các neo.

Giải pháp từ IDEA StatiCa: Trong module Connection, bạn có thể gán các loại neo hóa chất. Đặc biệt, khi kết hợp với Detail 3D, kỹ sư có thể định nghĩa cường độ bám dính và bổ sung cốt thép gia cường để kiểm tra toàn diện hiện tượng phá hoại nón bê tông.

5. Bản mã tại vị trí mép hoặc góc khối bê tông (Edges or Corners)

Đây là bài toán khó do sự truyền tải trọng không đều và tập trung ứng suất tại các cạnh tự do.

Thách thức: Dễ gây vỡ mép bê tông, đòi hỏi tính toán cốt thép gia cường phức tạp.

Giải pháp từ IDEA StatiCa: Phần mềm cho phép mô hình hóa các bản mã nằm sát mép, xác định chính xác khoảng cách lề. Công nghệ phân tích 3D giúp mô phỏng chính xác hiệu ứng kết hợp giữa lực ép mặt và hiện tượng bứt phá bê tông tại các góc cạnh.
