    Chi tiết tính năng Express Tools trên phần mềm enjiCAD (Phần 1)

    17/06/2024

    Lượt xem 321

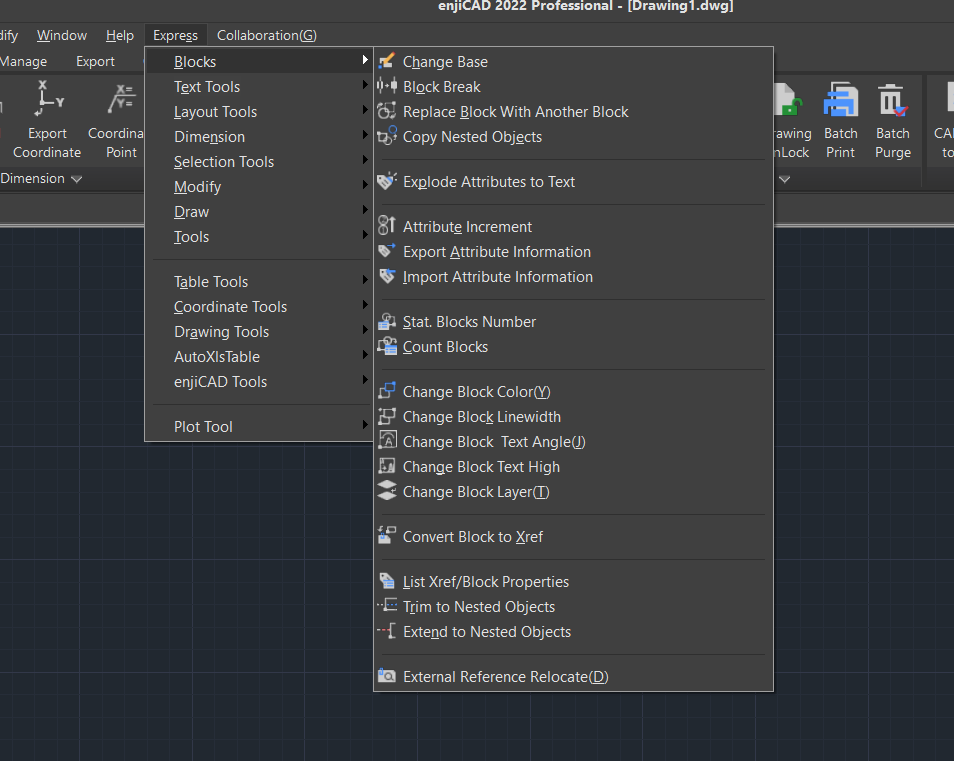

    enjiCAD Express chứa một thư viện các công cụ nâng cao để giúp người dùng mở rộng sức mạnh cho thiết kế, gia tăng năng xuất và hiệu quả công việc. Đây là nhóm công cụ rất dễ sử dụng, dễ dàng tích hợp vào menu và thanh công cụ, đồng thời bao gồm một loạt các chức năng như đo kích thước, vẽ, chọn và sửa đổi các đối tượng… Dưới đây sẽ là chi tiết tính năng của nhóm công cụ nâng cao Express Tools trên phần mềm enjiCAD.

    Block Tools

    Block Break

    Công cụ giúp xóa hoặc phá vỡ một đối tượng bị chồng lên bởi block

    Menu: Express tools>Blocks>Block Break
    Command Entry: BLOCKBREAK

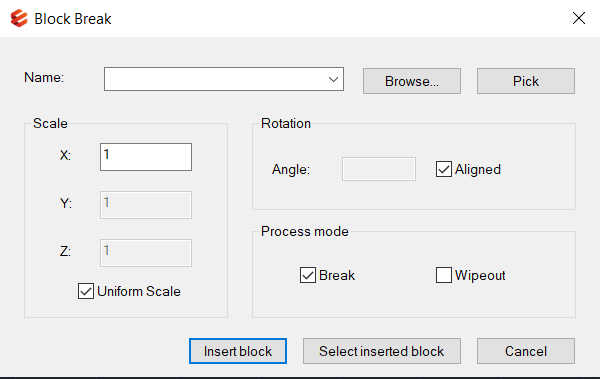

    Bảng thông số Block Break:

    Name: Danh sách các Block hiện hành trên bản vẽ



    Browse: Mở chỉ định một block

    Pick: Chọn thủ công một block nào đó trong bản vẽ

    Scale: Scales các block theo tỷ lệ khác theo chiều X Y Z. Lựa chọn Uniform Scale giúp giữ lại tỷ lệ ban đầu của block

    Rotation: Bạn có thể xoay block bằng cách nhập giá trị góc hoặc giữ cho căn chỉnh.

    Process Mode: Xóa hoặc ngắt đối tượng khi chồng chéo



    Chnage Base

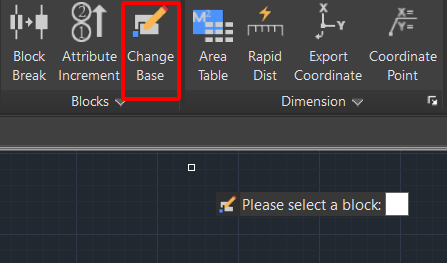

    Cho phép thay đổi điểm cơ sở của một khối, bạn có thể thay đổi điểm cơ sở và giữ các đối tượng ở cùng một vị trí.

    Menu: Express tools>Blocks>Change Base

    Command Entry: CHANGEBASE



    Replace block with another block

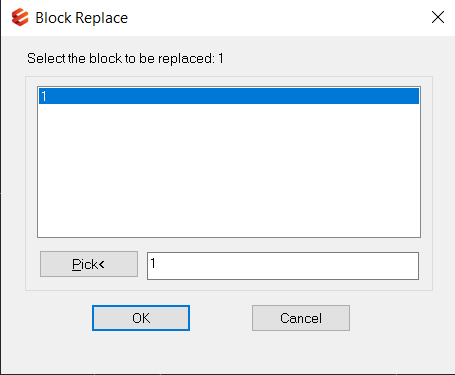

    Sử dụng một block để thay thế một block khác, ngoài ra bạn có thể làm sạch các block không tham chiếu.

    Menu: Expresstools>Blocks>ReplaceBlock

    Command Entry: BLOCKREPLACE

    Copy Nested Object
    Tính năng giúp copy đối tượng là một xref hoặc một block
    Menu: Express>Blocks>Copy Nested Objects
    Command Entry: NCOPY

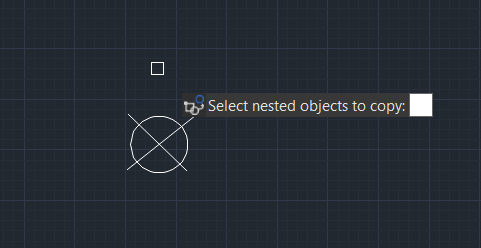

    Select nested objects to copy: Lựa chọn đối tượng cần copy
    Base point: Chọn điểm gốc
    Specify second point or : Chọn một điểm



    Explode Attribute to Text

    Tách rời các block, chuyển đổi giá trị các thuộc tính sang đối tượng text.

    Menu: Express>Blocks>Explode Attributes to Text

    Command Entry: BURST

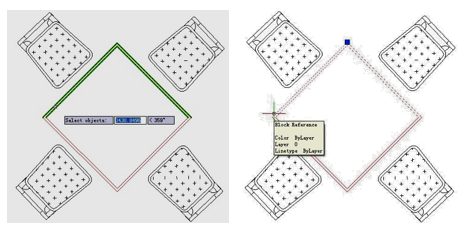

    Câu lệnh sẽ thông báo: Chọn đối tượng; Sử dụng phương pháp chọn đối tượng.

    1. Chọn đối tượng block chứa hai thuộc tính

    2. Block bị phá vỡ và thuộc tính thành Text



    Attribute Increment

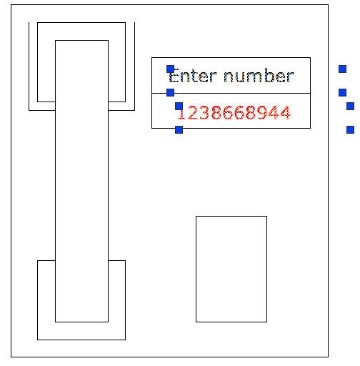

    ATTINC giúp chỉ định thuộc tính của các khối với giá trị tăng dần và sửa đổi giá trị thuộc tính của các khối.

    Menu: Express>Blocks>Attribute Increment

    Command Entry: ATTINC

    Lệnh này có thể tăng giá trị thuộc tính chứa một số hoặc chữ cái. Khi bật ATTINC, miễn là bản vẽ chưa bị đóng, khi sao chép, chèn và xóa một thuộc tính khối trong bản vẽ, số hoặc chữ cái thuộc tính sẽ được cập nhật tự động

    Export Atribute Information

    Export block động ra một file dưới định dạng ASCII.

    Menu: Express>Blocks>Export Attribute Information

    Command Entry: ATTOUT

    Sau khi thực hiện ATTOUT, hãy chỉ định tên tệp và đường dẫn trong hộp thoại hiện ra, sau đó dòng lệnh nhắc: “Chọn đối tượng” và bạn chỉ định block có thuộc tính bạn muốn xuất.

    Import Attribute Information

    Menu: Express>Blocks>Import Attribute Information

    Command Entry: ATTIN

    Sử dụng cùng lúc ATTIN và ATTOUT bạn có thể nhanh chóng thực hiện các thay đổi với giá trị thuộc tính cho các block đã chọn

    Khi dùng lệnh này, hộp thoại hiện lên để người dùng tìm kiếm tệp và nhập các thuộc tính khối vào.

    Edit Block Attribute in Place

    Cho phép người dùng chỉnh sửa nội dung văn bản của thuộc tính một block mà không cần truy cập trình chỉnh sửa thuộc tính.

    Menu: Express>Blocks>Edit Block Attribute in Place

    Command Entry: ATTIPEDIT

    Statistics Block Number

    Tính năng cho phép thống kê số lượng các block nhanh chóng.

    Menu: Express>Blocks>Statistics Blocks Number

    Command Entry: BLKNUM

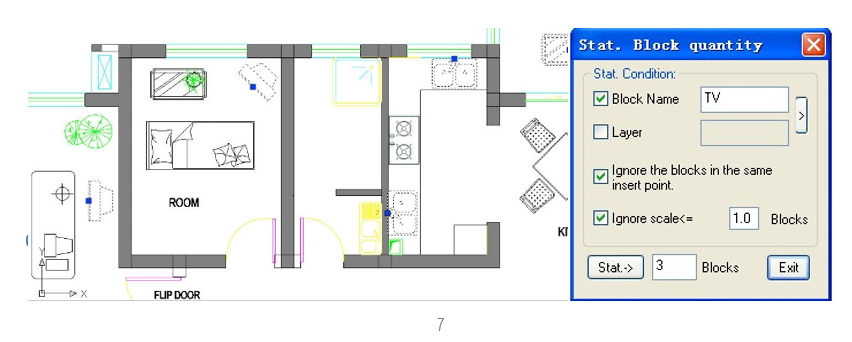

    Khi sử dụng lệnh, sẽ có một cửa sổ để tùy chỉnh thông tin cho phép điền thông tin về tên block, layer hoặc tick chọn option: bỏ qua các khối ở chung một điểm đặt hoặc bỏ qua scale.

    Menu: Express>Blocks>Count Blocks

    Command Entry: B

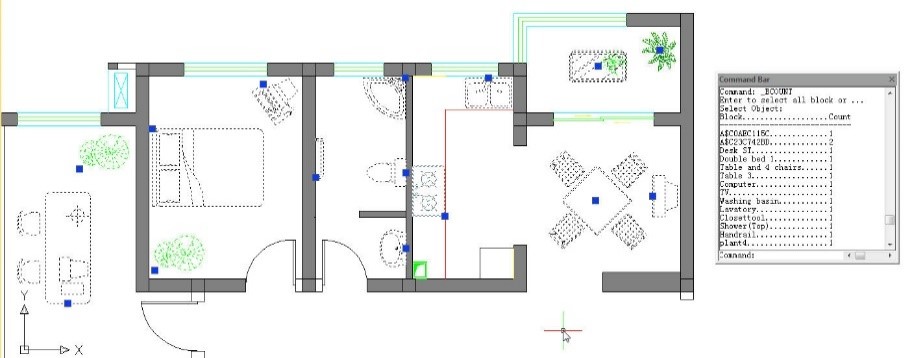

    Các bước thực hiện:

    1. Gọi lệnh, phần mềm thông báo “Enter to select all blocks or…”
    2. Bạn có thể nhấn Enter để chọn blocks trên bản vẽ hoặc tự chọn thủ công.
    3. Sau khi nhấn Enter hệ thống sẽ hiển thị kết quả trên dòng command line.

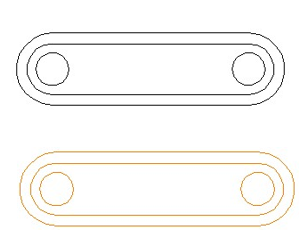

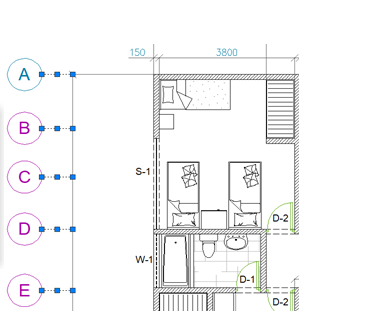

    Change Block Color

    Chỉnh sửa màu của block nhanh chóng

    Menu: Express>Blocks>Change Block Color

    Command Entry: bChgCol



    Các bước thực hiện

    1. Gọi lệnh
    2. Nhập mã mafum ví dụ cạnh đây là màu 30
    3. Lựa chọn block cần thay đổi màu sắc
    4. Hoàn tất chỉnh sửa



    Change Block Linewidth

    Tính năng này giúp chỉnh sửa độ dày nét block nhanh chóng.

    Menu: Express>Blocks>Change Block Linewidth

    Comand entry: bChgWid

    Các bước thực hiện:

    1. Gọi lệnh
    2. Nhập giá trị độ dày mới
    3. Lựa chọn block cần thay đổi độ dày
    4. Hoàn tất chỉnh sửa



    Change Block Text Angle

    Tính năng này cho phép xoay phần text trong block và nó chỉ tác động lên text hoặc mtext, các khối sẽ không bị tác động

    Menu: Express>Blocks>Change Block Text Angle

    Command Entry: bChgAng

    Các bước thực hiện:

    1. Gọi lệnh
    2. Nhập vào góc xoay cần thay đổi
    3. Chọn vào block cần thay đổi góc xoay của text
    4. Hoàn tất chỉnh sửa



    Change Block Text High

    Tính năng cho phép thay đổi độ cao của khối, chỉ tác động lên text hoặc mtext, các khối đi kèm không bị tác động

    Menu: Express>Blocks>Change Block Text High

    Command Entry: bChgHei



    Các bước thực hiện:

    1. Gọi lệnh
    2. Nhập giá trị của text
    3. Chọn đối tượng chứa text cần thay đổi
    4. Hoàn tất chỉnh sửa

    Change Block Layer

    Tính năng này cho phép thay đổi layer chưa block

    Menu: Express>Blocks>Change Block Layer

    Command Entry: bChgLay



    Các bước thực hiện:

    1. Gọi lệnh
    2. Nhập tên của đối tượng layer
    3. Chọn đối tượng block cần thay đổi
    4. Nhấn Enter. Nếu layer đã tồn tại, khối sẽ bị di chuyển khỏi layer đã chọn, nếu nó không tồn tại, phần mềm sẽ tạo một layer mới tự động và di chuyển khối sang layer mới
