Công nghệ GYROMAT định hướng chính xác cho các dự án đường hầm

Bạn đã bao giờ tự hỏi, làm thế nào những siêu dự án hầm ngầm như Gotthard Base Tunnel (57km) ở Thụy Sĩ, hay dự án đường hầm dưới đáy biển qua eo biển Bột Hải (123km) tương lai, có thể được đào từ hai đầu núi cách nhau hàng chục km và sau nhiều năm ròng rã, chúng lại gặp nhau ở giữa với độ sai lệch chỉ vài centimet? Sự kỳ diệu đó không đến từ sự may mắn. Nó là kết quả của công nghệ định hướng ngầm tinh vi nhất thế giới. Đó là câu chuyện về con quay hồi chuyển GYROMAT từ DMT kết hợp với máy toàn đạc chính xác của Leica Geosystems.

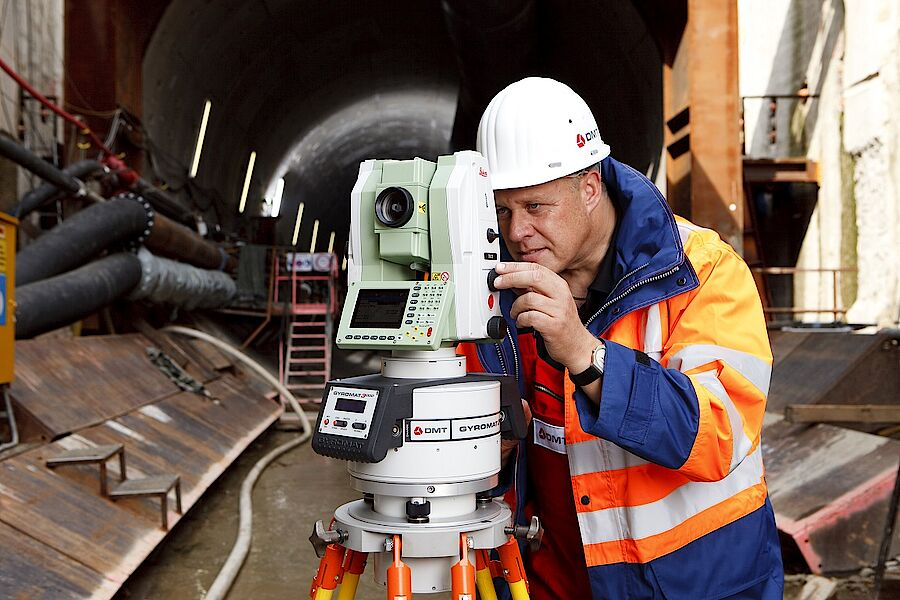

Hệ thống GYROMAT 6000 kết hợp máy toàn đạc của Leica Geosystems

Bài Toán Nan Giải Khi Khảo Sát Trong Bóng Tối Ngầm

• Rủi ro từ những milimet: Xây dựng hầm ngầm là một khoản đầu tư khổng lồ. Một sai số định hướng dù nhỏ nhất cũng có thể dẫn đến hậu quả nghiêm trọng về cả kỹ thuật và tài chính, đặc biệt khi các đường hầm thi công từ hai đầu ngược nhau không có điểm kiểm tra chung ở giữa.
• Kẻ thù của trắc địa: Chuyển tọa độ từ trên mặt đất xuống sâu qua các giếng thẳng đứng hẹp là một thử thách lớn. Dưới hầm sâu, các kỹ sư phải đối mặt với bụi, độ ẩm, và thay đổi nhiệt độ, gây ra hiện tượng khúc xạ ánh sáng, làm sai lệch kết quả đo góc nghiêm trọng. Hơn nữa, việc không thể đặt điểm đo ở giữa hầm (phải đặt sát tường) càng làm tăng sai số khúc xạ.
• Sự bất lực của công cụ truyền thống: La bàn từ tính hoàn toàn vô dụng trong các đường hầm hiện đại do nhiễu từ trường từ lượng sắt thép khổng lồ và hệ thống điện

Lời Giải Mang Tên "Con Quay Hồi Chuyển" (Gyroscope) GYROMAT

• Ứng dụng vật lý học: Nguyên lý hoạt động không dựa vào từ trường mà sử dụng lực "tiến động" (precession) của Trái Đất (giống như con quay đồ chơi luôn giữ được thăng bằng). Hệ thống có khả năng tìm phương Bắc thực một cách chính xác tuyệt đối mà không cần tín hiệu vệ tinh hay điểm tham chiếu.
• Đỉnh cao công nghệ: DMT đã phát triển GYROMAT, con quay hồi chuyển trắc địa chính xác nhất thế giới. Phiên bản GYROMAT 5000 tự hào với độ chính xác góc đạt 0.8 mgon, tương đương độ lệch chỉ 1.2 cm ở khoảng cách 1 km.

Sự Hợp Tác Hoàn Hảo - DMT & Leica Geosystems

• Cặp đôi hoàn hảo: Con quay GYROMAT cần một máy toàn đạc để truyền góc đo được vào mạng lưới trắc địa đường hầm. Suốt 20 năm qua, DMT đã hợp tác chặt chẽ với Leica Geosystems.
• Thiết bị đồng bộ: Các dòng máy toàn đạc từ Leica (như Viva TS11, TS15, Nova TS50, MS50...) đáp ứng mọi tiêu chuẩn khắt khe nhất để đồng hành cùng GYROMAT: bền bỉ trong môi trường khắc nghiệt, tương thích hoàn toàn về dữ liệu, tạo thành một tổ hợp định hướng ngầm vô địch.

Bảo Chứng Qua Các Dự Án Thế Kỷ

• Đường Hầm Eo Biển Manche (Channel Tunnel): Năm 1990, khi hai nhánh hầm Anh và Pháp gặp nhau sau 55km đào dưới biển, độ sai lệch ngang chỉ là 35mm! Sự chính xác đáng kinh ngạc này có được nhờ máy GYROMAT 2000.



GYROMAT 2000 hỗ trợ xác định hướng chính xác trong dự án đường hầm eo biển Manch

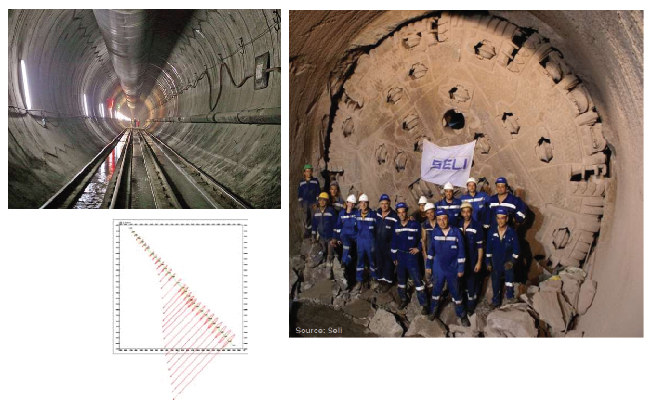

• Dự án Thủy điện Gilgel Gibe II (Ethiopia): Cứu nguy thảm họa lệch hầm 2,5 mét

- Quy mô & Thử thách: Tuyến hầm dẫn nước dài 25,8 km, đường kính 7–8 m cho nhà máy thủy điện 420 MW, được đào từ 2 đầu bằng 2 máy TBM. Môi trường làm việc cực đoan với nhiệt độ lên tới 42°C và độ ẩm 99%

- Kết quả đo đạc: Khi hai mũi khoan chỉ còn cách nhau 1 km, đo đạc bằng GYROMAT đã phát hiện độ lệch ngang dự kiến tại điểm thông hầm lên tới 2,5 m (chiếm gần 1/3 chiều rộng hầm)

- Giá trị mang lại: Nhờ phát hiện kịp thời và điều chỉnh hướng đào, độ lệch ngang thực tế khi đục thông hầm đạt dưới 5 cm. Nếu không có GYROMAT, chi phí khắc phục đoạn hầm chệch 2,5 m sẽ gấp nhiều lần toàn bộ chiến dịch đo đạc.



GYROMAT phát hiện kịp thời và điều chỉnh hướng đào, độ lệch ngang thực tế khi đục thông hầm đạt dưới 5 cm

• Dấu chân toàn cầu: Với hơn 3.500 chiến dịch khảo sát, công nghệ này có mặt tại các dự án phức tạp nhất như máy gia tốc hạt CERN (Thụy Sĩ), thủy điện ở Lesotho, hầm cơ sở Brenner, hạ tầng Olympic Sochi, và hệ thống tàu điện ngầm khắp các châu lục.

Công nghệ con quay hồi chuyển GYROMAT kết hợp cùng thiết bị trắc địa Leica Geosystems không chỉ là một hệ thống đo lường, nó là "vị cứu tinh", là người dẫn đường thầm lặng mang lại "ánh sáng chuẩn xác" dưới những đường hầm tối tăm nhất thế giới. Đó là minh chứng rõ ràng cho việc: Trong kỹ thuật xây dựng ngầm, một milimet đầu tư đúng chỗ có thể cứu được cả một dự án hàng tỷ đô la
