Khảo Sát Địa Chấn Giữa Các Hố Khoan (Crosshole Seismic): Giải Pháp Xác Định Đặc Tính Động Lực Học Của Đất Đá

Trong kỹ thuật địa kỹ thuật và thiết kế công trình chịu tải trọng động (động đất, máy móc rung lắc), việc xác định chính xác các thông số cơ lý của nền đất tại hiện trường là vô cùng quan trọng. Phương pháp khảo sát địa chấn giữa các hố khoan (Crosshole Seismic Survey) nổi lên như một công cụ đắc lực, cung cấp dữ liệu về vận tốc sóng địa chấn với độ chính xác và độ phân giải cao. Dưới đây là tổng quan về phương pháp, quy trình và các thông số thu được từ cấu hình đo Crosshole Seismic.

1. Mục đích của phương pháp

Mục đích chính của thử nghiệm Crosshole là đo lường trực tiếp thời gian truyền sóng địa chấn (bao gồm sóng dọc P-wave và sóng ngang S-wave) đi xuyên qua môi trường đất/đá giữa các hố khoan.

Từ các giá trị vận tốc sóng này (Vs và Vp), kết hợp với khối lượng riêng của đất, các kỹ sư có thể tính toán ra các thông số động lực học cốt lõi của nền đất như: Hệ số Poisson , Mô-đun trượt (G) và Mô-đun đàn hồi Young (E).

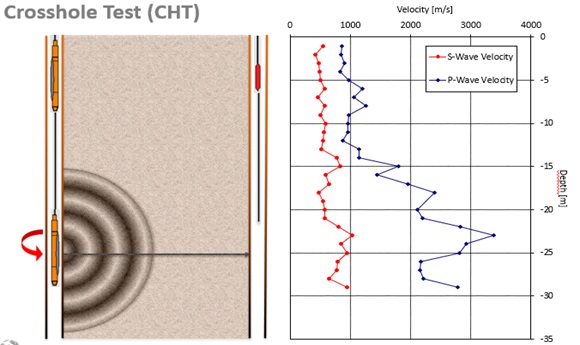

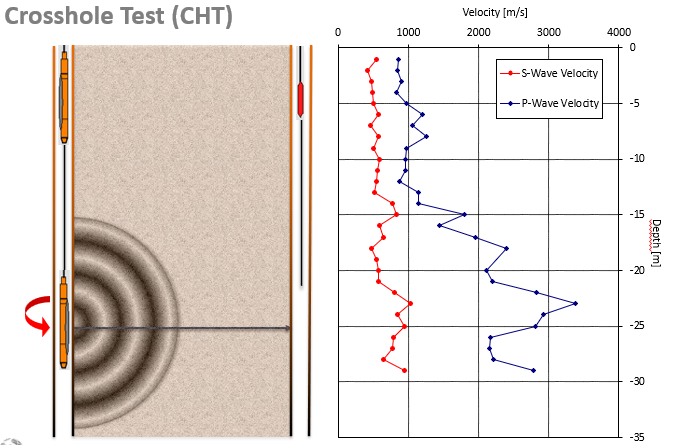

Khảo sát địa chấn giữa các hố khoan – Phương pháp Crosshole

2. Trang thiết bị khảo sát

Một hệ thống đo Crosshole tiêu chuẩn yêu cầu sự đồng bộ cao giữa bộ phát và bộ thu. Hệ thống thiết bị cơ bản bao gồm:

• Máy ghi địa chấn (Seismograph): Sử dụng hệ thống như Geometrics Geode để thu nhận tín hiệu.
• Đầu thu sóng hố khoan (Borehole Geophone): Loại đầu thu 3 thành phần (Triaxial) được thiết kế đặc biệt để thả ngập trong hố khoan.
• Nguồn phát địa chấn (Borehole Seismic Source): Thường sử dụng nguồn cơ học (Ballard source) tạo ra sóng cắt phân cực ngược chiều hoặc nguồn tia lửa điện (Sparker).

Thiết bị phụ trợ: Tời cáp (Winch), cáp kích hoạt (Trigger cable) để đồng bộ thời gian phát sóng và máy tính xách tay cài đặt phần mềm thu thập dữ liệu.

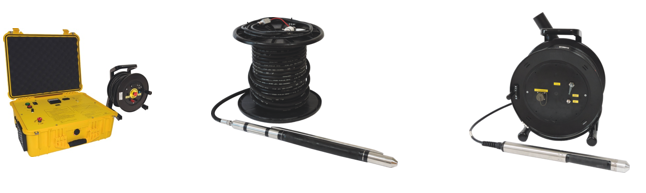

Thiết bị khảo sát địa chấn giữa các hố khoan – Phương pháp Crosshole

3. Quy trình thực hiện

Cấu hình đo cần ít nhất 2 hố khoan: 1 hố đặt nguồn phát và 1 hố đặt đầu thu. Quy trình được thực hiện qua các bước:

Bước 1: Chuẩn bị hố khoan Các hố khoan phải được chống bằng ống nhựa PVC và liên kết chặt với vách lỗ khoan. Việc đo độ lệch hố khoan (Inclinometer) thường được thực hiện trước đó để xác định chính xác khoảng cách giữa các hố khoan tại mọi độ sâu.

Bước 2: Thu thập dữ liệu hiện trường

• Nguồn phát sóng và các đầu thu được thả xuống các hố khoan tương ứng và dừng lại ở cùng một độ sâu (cùng cao độ).
• Kích hoạt nguồn phát để tạo ra sóng địa chấn truyền ngang qua các lớp đất đá đến các đầu thu. Hệ thống sẽ ghi lại biểu đồ dạng sóng.
• Sau khi ghi nhận xong tại một điểm, toàn bộ nguồn và đầu thu được kéo lên (hoặc thả xuống) một khoảng cách cố định (thông thường là 1.0m hoặc 1.5m) để thực hiện chu kỳ đo tiếp theo cho đến khi khảo sát toàn bộ chiều sâu hố khoan.

Bước 3: Xử lý và phân tích dữ liệu Dữ liệu thô sẽ được đưa vào các phần mềm chuyên dụng (như phần mềm SeisImager với module Pickwin và Plotrefa). Kỹ sư sẽ tiến hành "picking" (chọn) thời gian đến đầu tiên (First Arrival) của sóng P và sóng S trên các biểu đồ sóng

4. Các thông số động lực học thu được

Vận tốc sóng (V) được tính toán cơ bản bằng cách lấy khoảng cách giữa các hố khoan chia cho thời gian truyền sóng (V = D/t). Khi đã có vận tốc sóng dọc (Vp) và vận tốc sóng ngang (Vs), các thông số cơ lý nền móng được tính toán qua các công thức sau:

• Hệ số Poisson: Được xác định thông qua tỷ số giữa vận tốc sóng dọc và sóng ngang:

• Mô đun trượt (Shear Modulus - G): Đại diện cho độ cứng chịu cắt của nền đất.

• Mô đun đàn hồi Young (Young\'s Modulus - E):

​​​​​​​

Hoặc:

Kết luận

Khảo sát địa chấn Crosshole là một phương pháp địa vật lý giếng khoan tiêu chuẩn, mang lại độ tin cậy cực cao do đo lường trực tiếp sóng truyền theo phương ngang qua các lớp đất đá nguyên dạng. Những thông số thu được từ phương pháp này là dữ liệu đầu vào không thể thiếu để các kỹ sư thiết kế nền móng chống rung, đánh giá nền đất và mô phỏng tương tác động lực học đất - kết cấu.
