Tips tối ưu Sheet Set Properties trên enjiCAD – Dân CAD nào cũng nên biết!

Trong công việc thiết kế với phần mềm CAD, sẽ có trường hợp một công ty đặt tên viết tắt và đánh dấu một đối tượng, một người với một số ký tự đơn giản. Việc này nhằm đánh dấu và quản lý dễ dàng hơn (Ví dụ: TAC). Tuy nhiên, giữa chừng người đó chuyển công tác, khi đó có một nhiệm vụ mới cần được hoàn thành sớm đó là thay đổi hàng loạt tên viết tắt của hàng trăm bản vẽ. Bài viết dưới đây sẽ giúp bạn làm được điều này nhanh chóng với một vài thao tác. Bằng cách sử dụng các tùy chọn Properties trong Sheet Set của bạn.

Về Sheet Set Custom Properties

Phần Custom Properties trong Sheet Set sẽ trở nên rất hữu ích nếu như người dùng biết cách tận dụng, một số chuyên gia trong lĩnh vực cũng chia sẻ rằng đây là tính năng mạnh mẽ nhất.

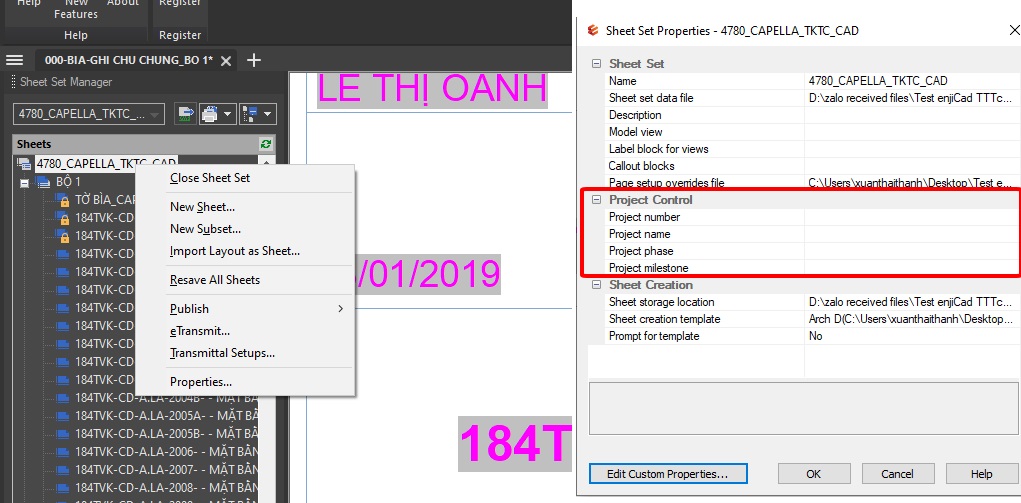

Bạn có thể truy cập vào Sheet Set Properties bằng click chuột phải vào Tab Sheet Set. Chuột phải vào bất kì dòng nào ở thanh Sheets sẽ cho phép bạn truy cập vào cửa sổ Properties cơ bản nhưng chỉ khi chuột phải vào dòng đầu tiên mới có thể mở bảng Sheet Set Properties. Khi đó ta có thể thấy phần Project Control với 4 mục dòng ở phía dưới.

Tiếp đó ta chọn vào Edit Custom Properties để truy cập vào phần Custom Properties mà ta đang cần.

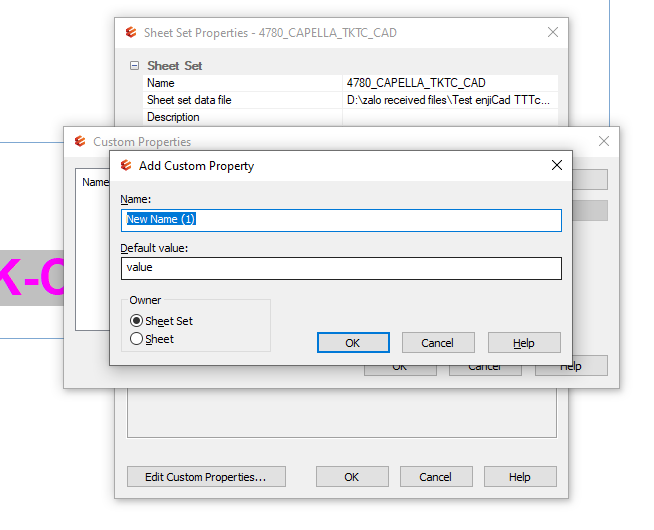

Khi ta chưa tạo một Custom Properties nào nên nó sẽ hiển thị trống. Ở phía bên phải có hai nút chọn là Add và Delete để lựa chọn. Chọn vào Add và cửa sổ Add Custom Property hiện ra. Nó khá đơn giản, tiếp đó sẽ cho ta truy cập vào tab đặt tên và giá trị mặc định. Ở dưới góc trái sẽ có hai mục là Sheet Set và Sheet cho phép lựa chọn tùy chỉnh tác động lên cả Sheet Set hay chỉ một Sheet đơn lẻ.

Ví dụ, bạn tạo một dòng người sở hữu là “Người thiết kế”  và một số Sheet properties khác gồm tổng số Sheet và tổng số kỹ sư.

Nếu muốn chỉnh sửa ta có thể click vào giá trị và thay đổi tùy ý.

Khi này ta đã có 3 kiểu properties với Sheet Set, bước tiếp theo ta sẽ liên kết chúng với các block title, có thể bằng cách sử dụng enjiCAD’s field. Đầu tiên mở hộp thoại Field trong enjiCAD, nhấp chuột phải vào giá trị cần áp dụng và chọn Field. Trong các trường, chọn vào Sheetset để hiển thị các thuộc tính có sẵn từ Properties.

Để thêm chữ viết tắt của người thiết kế vào khối tiêu đề (title block), ta chọn CurrentSheetCustom trong danh sách các trường. Nếu có nhiều thuộc tính, sẽ có một tab thả xuống để bạn chọn thuộc tính mong muốn. Khi chọn đúng, giá trị sẽ hiển thị góc trên bên phải.

Sau khi hoàn tất enjiCAD sẽ tự động áp dụng thuộc tính lên các Sheet hiện có.
