Chi tiết công dụng của lệnh REGEN trong CAD

27/10/2022

Lượt xem 207

Trong công việc thiết kế hằng ngày với phần mềm CAD, chúng ta ai cũng ít nhiều sử dụng lệnh REGEN, đối với nhiều người nó giống như tính năng thói quen, đôi khi sử dụng như một phản xạ.

Lệnh REGEN trong CAD sử dụng tính toán và tái tạo lại đối tượng trên khung nhìn hiện hành của phần mềm. Bên cạnh đó là REGENALL để tính toán và tái tạo lại toàn bộ các đối tượng trên bản vẽ (cả các đối tượng không hiển thị trên khung nhìn lúc đó).

Vai trò của lệnh REGEN có thể được hiểu đơn giản là giúp cập nhật các thao tác, thay đổi vừa mới thực hiện, làm mới bản vẽ (refreshing)…Và bài viết dưới đây sẽ giúp các bạn hiểu rõ hơn về những công dụng của nó.





Nguồn gốc lệnh RE trong AutoCAD

Trong mỗi bản vẽ CAD sẽ có 2 phần:

-    Phần quan trọng là phần bản vẽ DWG (drawing): Sẽ được lưu trong ổ đĩa, chứa thông tin dữ liệu chính xác của các đối tượng.
-    Một phần nữa đó là phần mà bạn đang tương tác (những gì bạn nhìn thấy trên màn hình). Để hiển thị bản vẽ, phần mềm chỉ truy xuất một số dữ liệu ít chính xác để máy tính có thể làm việc ở trạng thái tốt nhất. Cụ thể là sử dụng cơ chế tạo cache của hệ điều hành.

Hai phần này thường không được đồng bộ trừ khi bạn buộc chúng kết nối.

Hoặc có thể hiểu, trong một khoảng thời gian nhất định, những thay đổi của bạn sẽ không được áp dụng lên khung hình. Vì chúng chỉ đang được lưu trên tệp DWG mà chưa kịp update lên màn hình làm việc. Khi đó chức năng Regenerating sinh ra có nhiệm vụ đồng bộ 2 thành phần của bản vẽ CAD vào làm một. Có thể thấy nó khác tương đồng với phím F5 trên trình duyệt Web.

Từ những phiên bản của các phần mềm CAD mới, ví dụ như enjiCAD 2022 sắp tới là 2023 thì tính năng regen được bật tự động theo chu kỳ, người dùng có thể setting trong cài đặt.



Chúng ta có thể tự kiểm tra bằng cách:
- Gõ lệnh: REGENAUTO
- Nếu giá trị là 0 thì nó đang tắt. Hãy nhập 1 hoặc ON để bật nó lên nhé.





Tuy nhiên, tính năng regenerating sẽ tốn nhiều tài nguyên PC nên với cấu hình máy không đủ mạnh, chúng ta nên tắt tính năng này đi giống như một cách tăng tốc độ của phần mềm.



Công năng của lệnh RE trong phần mềm CAD

Sau đây, CIC sẽ trình bày một số trường hợp mà lệnh RE phát huy tối đa công dụng, chức năng của nó.

Các tình huống thường gặp:
-    Phần mềm làm việc chậm, giật lag.
-    Dính màn hình, hiển thị đối tượng ảo.
-    Đường thẳng không nét, đường cong méo mó
-    Thay đổi thông số các biến hệ thống không có tác dụng
-    Bị kẹt zoom, không thể zoom to nhỏ
-    Edit style của chữ (font, chiều cao, màu sắc,…) nhưng không cập nhật
-    Bản vẽ hay xuất hiện nhiều đường thẳng lạ không phải do bạn vẽ, đôi lúc làm bản vẽ rất rối.

Khi đó, ta nên dùng lệnh RE để khắc phục tình trạng này nhanh và thuận tiện nhất.

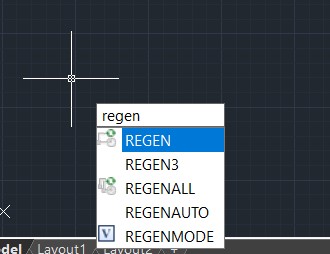

Lệnh Regen trong cad là lệnh tái tạo đối tượng trên màn hinh Regen (RE). Các thực hiện lệnh
•    Menu: View –> Regen
•    Lệnh: Regen hoặc Regenall
•    Lệnh tắt: RE

Chúc các bạn thành công!
