    Hướng dẫn tạo hình thông minh bằng phần mềm PYTHA

    01/03/2024

    Lượt xem 85

    Smart Parametric là bộ công cụ tạo hình thông minh & mạnh mẽ trong phần mềm PYTHA, giúp người dùng giảm các thao tác trong quá trình thiết kế nội thất.

    Được phát triển bởi PYTHA Lab (1978), PYTHA 3D CAD là giải pháp công nghệ giúp các nhà thiết kế và sản xuất đồ nội thất gỗ tối ưu toàn bộ quy trình từ khâu lên ý tưởng, thiết kế tại văn phòng cho đến quá trình triển khai gia công và sản xuất tại nhà máy với nhiều tính năng, bộ công cụ vượt trội.

    Đặc biệt, PYTHA sở hữu cho mình nhiều tính năng tạo hình thông minh, giúp giảm thiểu đáng kể thời gian thao tác cũng như các hoạt động mang tính lặp lại trong quá trình thiết kế. Trong bài viết này, CIC sẽ hướng dẫn các bạn bộ công cụ tạo hình thông minh tích hợp sẵn – Smart Parametric trong phần mềm PYTHA.

    Bộ công cụ Smart Parametric

    Smart Parametric là bộ công cụ tạo hình thông minh tích hợp sẵn trong nút lệnh Part Tool 2. Bộ công cụ này có sẵn trong phiên bản PYTHA đẩy đủ

    Smart Parametric có những tính năng nào?

    Smart Parametric gồm 4 tính năng

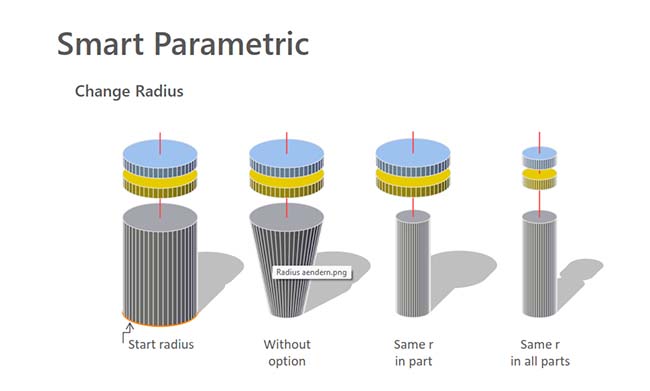

    Change Radius: Thay đổi bán kính cong của đường tròn trong 1 chi tiết

    Có 3 kiểu thay thế bán kính:

    •    Without Option: Chỉ thay đổi bán kính Face/Edge được chọn

    •    Same r in part: Thay đổi toàn bộ bán kính của 1 chi tiết được chọn

    •    Same r in all part: Thay đổi toàn bộ bán kính của nhiều chi tiết được chọn

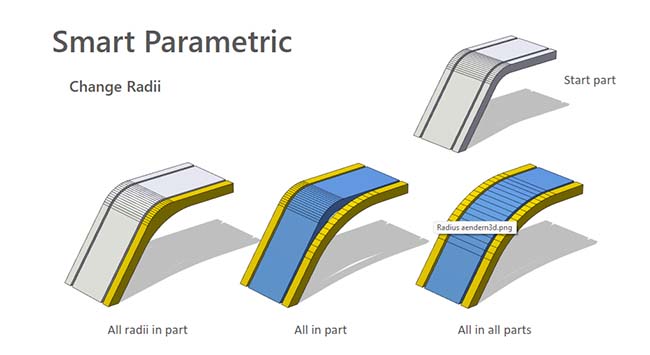

    Change radii: Thay đổi bán kính cung tròn của 1 hoặc nhiều chi tiết

    Có 3 kiểu thay đổi bán kính:

    • All radii in part: Thay đổi bán kính cung tròn lớn trong cùng 1 chi tiết
    • All in part: Thay đổi bán kính các cung tròn nhỏ trong cùng 1 chi tiết
    • All in all part: Thay đổi bán kính các cung tròn nhỏ trong nhiều chi tiết

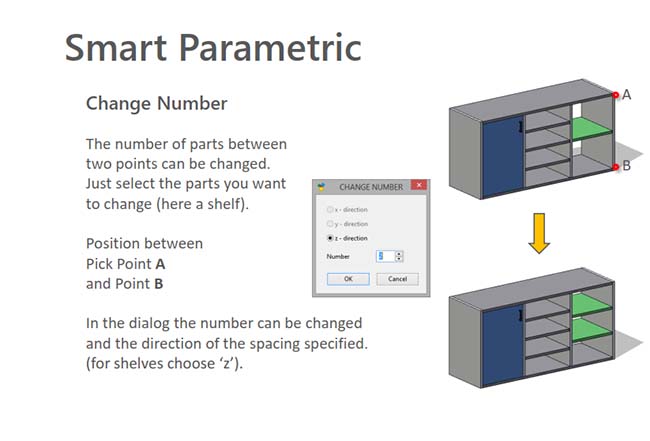

    Change number: Thay đổi số lượng chi tiết giữa 2 điểm được chọn theo 3 hướng (x,y,z)

    Smart Extend: Co dãn kích thước module (hoặc 1 chi tiết trong module) theo tỉ lệ Chọn được điểm bắt đầu kéo dãn

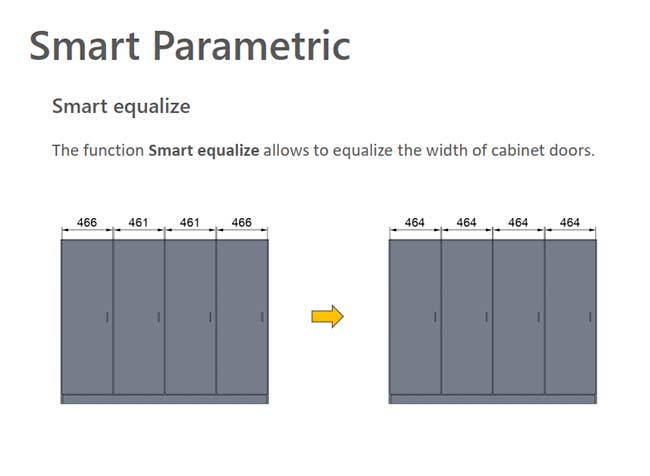

    Smart Equalize: Cho phép điều chỉnh kích thước của tủ đồng đều



    Các bạn có thể xem thêm video giới thiệu tại đây
