03/06/2024
Lượt xem 60
Quy trình làm việc mới này cho phép các nhà địa chất trực quan hóa và tiến hành giải thích cơ bản với dữ liệu địa chấn và GPR được chuyển đổi theo chiều sâu trong bối cảnh mô hình 3D. Với khả năng nhập tệp của Leapfrog, người dùng thể lấy các bản diễn giải SEG-Y từ các gói khác như: Oasis montaj; GM-SYS; Res3DInv… và đưa chúng vào môi trường Leapfrog lập mô hình, tự động, với dữ liệu SEG-Y có thể truy cập dễ dàng. Với các tính năng này, hãy thêm tiện ích mở rộng Địa vật lý vào Leapfrog Geo và Leapfrog Works hoặc bắt đầu làm việc trực tiếp với dữ liệu SEG-Y trong Leapfrog Energy.

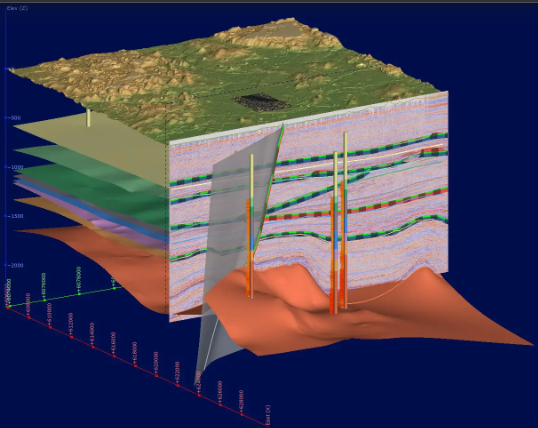

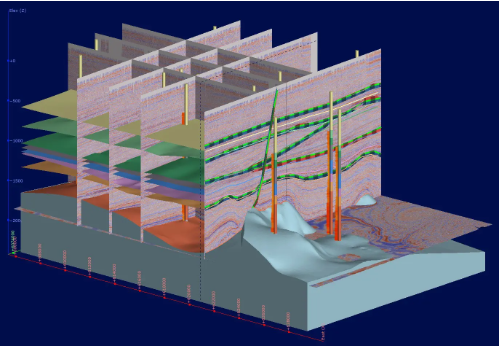

Tính năng nhập SEG-Y của Leapfrog cho phép hiển thị và giải thích dữ liệu GPR và địa chấn để xây dựng và tinh chỉnh mô hình 3D
Có thể dễ dàng truy cập công cụ nhập 3D SEG-Y bằng cách nhấp chuột phải vào thư mục “Geophysical Data” trong Leapfrogs. Sau khi bạn đã chọn tệp dữ liệu của mình, công cụ nhập mới cung cấp khả năng phân tích thông minh cho các tệp SEG-Y và tự động xác định các trường dữ liệu và tọa độ cần thiết cho hầu hết các định dạng SEG-Y phổ biến, đồng thời mang lại sự linh hoạt cho bạn trong việc chọn vị trí trường, phối hợp lập bản đồ và tham chiếu địa lý khi cần thiết.

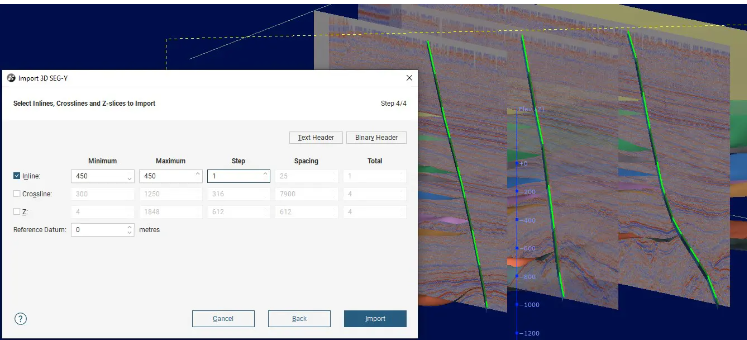

Công cụ nhập SEG-Y tự động xác định các trường dữ liệu và tọa độ cần thiết, đồng thời cung cấp sự linh hoạt cho người dùng trong việc chọn vị trí trường, lập bản đồ tọa độ và tham chiếu địa lý nếu cần.
Sau khi được nhập, dữ liệu 3D SEG-Y có thể được hiển thị trong hiện trường cùng với dữ liệu địa chất hiện có. Sau đó, các lát cắt có thể được sử dụng để diễn giải các đặc điểm địa chất, tinh chỉnh các mô hình hiện có và tạo ra các đối tượng mới xung quanh các khu vực quan tâm bằng cách sử dụng các công cụ tạo Implicit modeling và các đa tuyến trong phần mềm Leapfrogs.

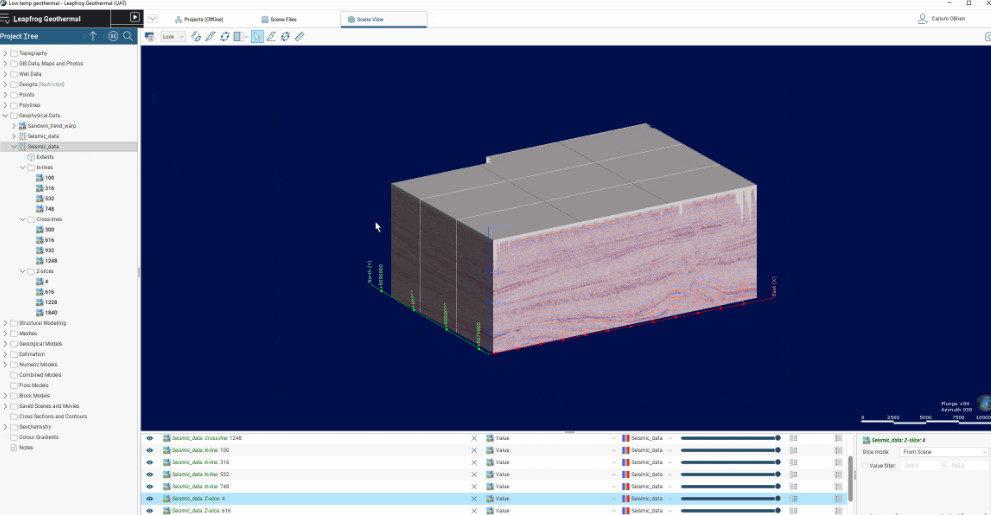

Kết hợp dữ liệu SEG-Y vào các dự án Leapfrog và sử dụng nó để diễn giải các đặc điểm địa chất, nhằm xây dựng và tinh chỉnh thêm mô hình
Nếu cần thêm chi tiết xung quanh khu vực quan tâm, công cụ “Import more slices” cho phép bạn nhập trực quan các lát cắt bổ sung từ tập dữ liệu SEG-Y nếu cần, để cải thiện khả năng diễn giải địa chất. Bạn có thể tìm thấy công cụ “Import more slices” bằng cách nhấp chuột phải vào dữ liệu 3D SEG-Y của bạn trong Leapfrogs.
Dễ dàng thêm các lát cắt bổ sung xung quanh các khu vực cần thêm chi tiết, chẳng hạn như đứt gãy, để diễn giải và hiểu rõ hơn các tương tác địa chất
Các diễn giải từ các gói khác cũng có thể được nhập để dễ dàng tăng cường mô hình 3D được xây dựng trong môi trường Leapfrog, cho phép mô hình tích hợp đầy đủ dưới bề mặt.

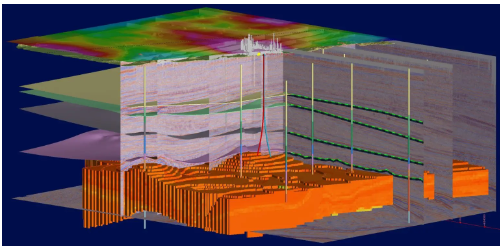

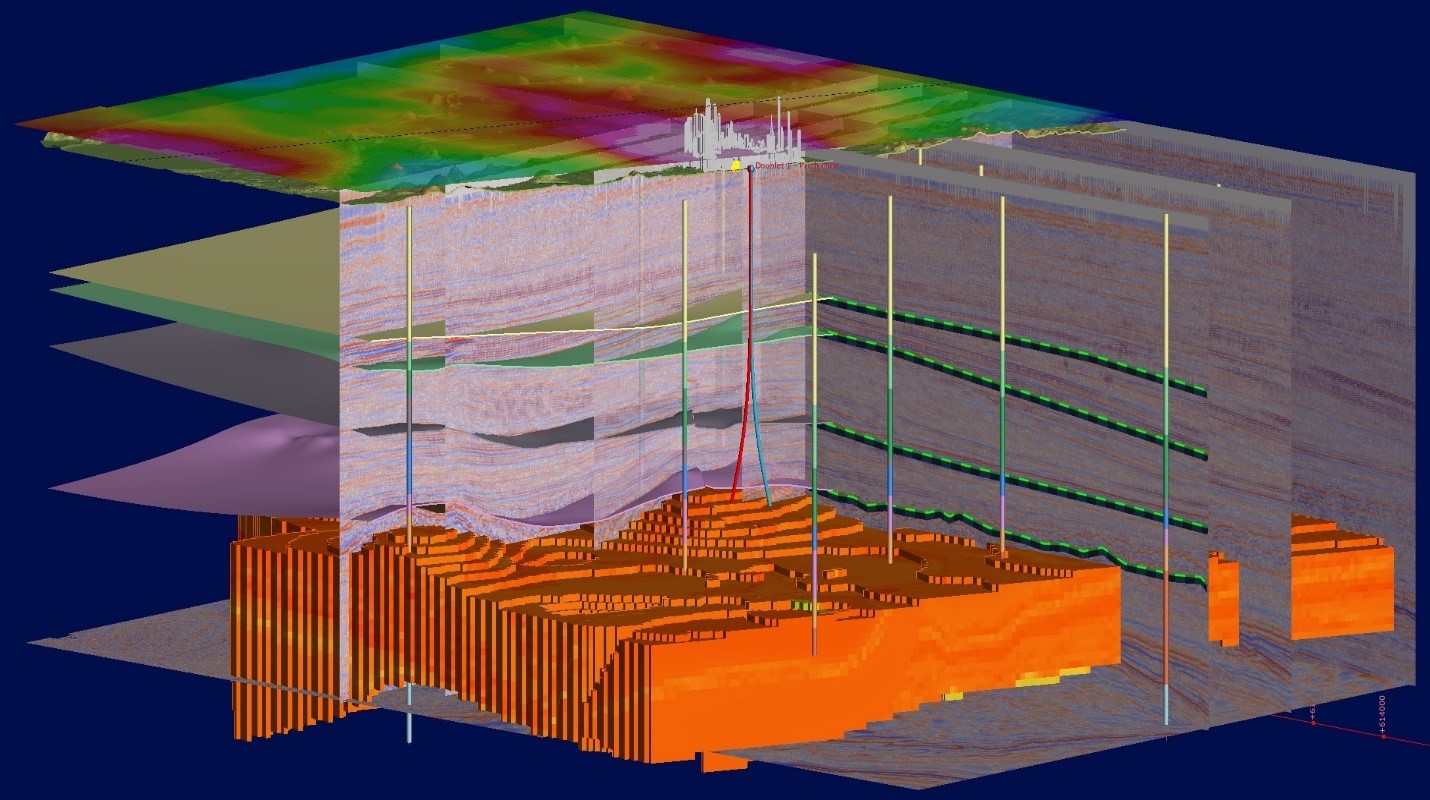

Nhập các diễn giải từ các gói khác vào môi trường Leapfrog để tạo mô hình 3D dưới bề mặt được tích hợp đầy đủ
Ngoài Leapfrog hiện hỗ trợ tích hợp dữ liệu 3D SEG-Y, dữ liệu SEG-Y phẳng hoặc quanh co 2D hoặc mới thu được cũng có thể được tích hợp vào mô hình Leapfrog. Tùy chọn nhập được tìm thấy bằng cách nhấp chuột phải vào thư mục “Geophysical Data”. Sử dụng cùng giao diện nhập như dữ liệu 3D SEG-Y, công cụ nhập 2D cung cấp khả năng phân tích thông minh các tệp dữ liệu và tự động xác định các trường dữ liệu bắt buộc nếu có thể, với chức năng ghi đè của người dùng có sẵn khi cần.

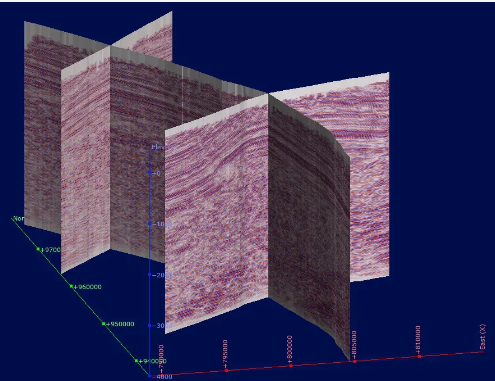

Nhập dữ liệu SEG-Y phẳng hoặc quanh co 2D với khả năng ghi đè dữ liệu được xác định tự động mà công cụ nhập cung cấp.
Sau khi được nhập, các mặt cắt 2D có thể được sử dụng để diễn giải địa chất và dễ dàng xây dựng các mô hình địa chất đứt gãy phức tạp với sự kết hợp của Leapfrogs polyline. Dữ liệu phân đoạn 2D của bạn cũng có thể được hiển thị trong ngữ cảnh với mô hình 3D được tích hợp đầy đủ.

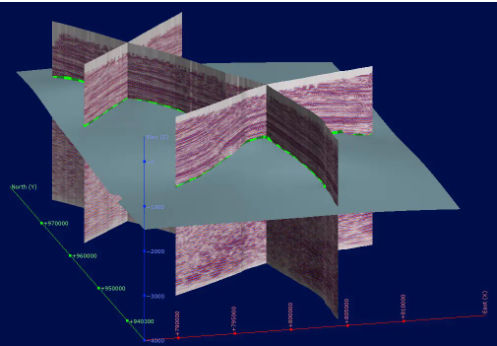

Kết hợp dữ liệu 2D SEG-Y cùng với các công cụ chỉnh sửa bề mặt và đa tuyến của leapfrog để xây dựng và tinh chỉnh mô hình 3D dưới lòng đất
Nguồn: Unlocking the power of SEG-Y with Leapfrog
