    Những câu hỏi thường gặp (FAQ) khi sử dụng phần mềm PYTHA 3D CAD

    13/06/2024

    Lượt xem 14

    Để giúp người dùng vận hành dễ dàng hơn với phần mềm thiết kế và sản xuất nội thất PYTHA 3D CAD, trong bài viết này, chúng tôi tổng hợp các câu hỏi thường gặp kèm phần giải đáp chi tiết. Mời các bạn cùng theo dõi.

    Phần mềm PYTHA 3D CAD là giải pháp công nghệ giúp các nhà thiết kế và sản xuất đồ nội thất gỗ tối ưu toàn bộ quy trình từ khâu lên ý tưởng, thiết kế tại văn phòng cho đến quá trình triển khai gia công và sản xuất tại nhà máy với nhiều tính năng, bộ công cụ vượt trội.

    Trong quá trình sử dụng, người dùng thường bắt gặp một số câu hỏi, đội ngũ kỹ thuật của Công ty cổ phần Công nghệ và Tư vấn CIC đã tổng hợp có kèm theo bản hướng dẫn chi tiết dưới đây.

    PYTHA sử dụng để thiết kế các mẫu sản phẩm như thế nào?

    Trả lời: PYTHA có thể được sử dụng để thiết kế các sản phẩm:

    • Nội thất gỗ công nghiệp (tủ, kệ, bàn,…)
    • Nội thất gỗ tự nhiên
    • Nội thất kết hợp gỗ tự nhiên – công nghiệp



    Khi thiết kế sản phẩm có 2 mặt vật liệu khác nhau thì có quy định được mặt vật liệu khi thiết kế không?

    Trả lời: Có, sử dụng F Material Assigning, sau đó click chọn vật liệu cho từng bề mặt của chi tiết

    Có thể setup vát cạnh khi thiết kế không?

    Trả lời: Có. Sử dụng tính năng Chamfer 3D, sau đó điền chiều rộng, và góc nghiêng của cạnh vát và Apply

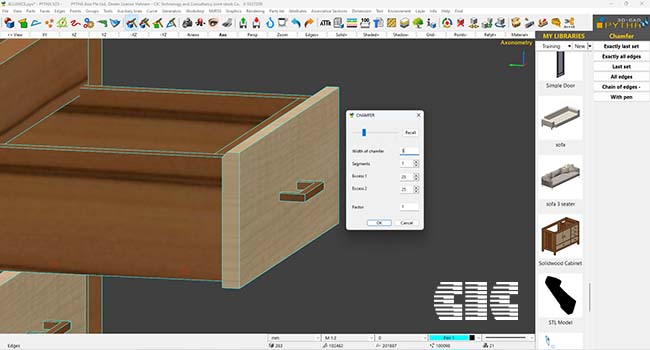

    Sử dụng tính năng Chamfer 3D để vát cạnh chi tiết trong PYTHA

    Các loại liên kết có sẵn trong thư viện của PYTHA?

    Trả lời: Dưới đây là một số liên kết có sẵn trong thư viện của phần mềm PYTHA:

    • Cam + chốt
    • Vít
    • Chốt (chốt đợt di động)
    • Soi rãnh
    • Bản lề cửa

    Vị trí và số lượng các liên kết có thay đổi được không?

    Trả lời: Người dùng có thể setup công thức để số lượng liên kết thay đổi tự động theo kích thước của chi tiết.

    Việc điều chỉnh, cài đặt, thêm liên kết có phức tạp không? Người dùng có tự phát triển, tạo ra liên kết như mong muốn một cách tự động được hay không hay phải nhờ tới hỗ trợ kỹ thuật từ hãng?

    Trả lời: Người dùng tự tạo được các liên kêt mới (trong phần mềm PYTHA gọi là macro).

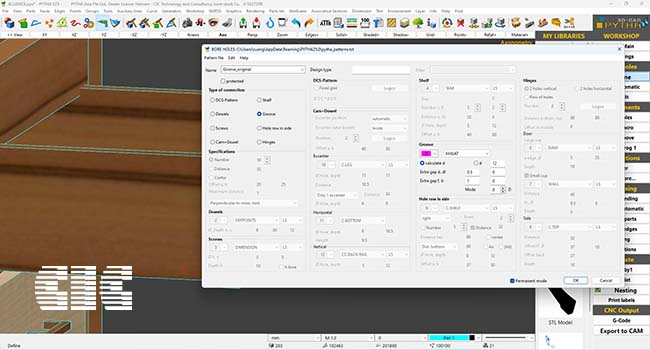

    Setup bộ liên kết 1 lần trong PYTHA

    Các cạnh khuất không cần dán nẹp có setup được tự động không?

    Trả lời: PYTHA chưa nhận diện được cạnh khuất – hở trên chi tiết nên không cài đặt dán nẹp tự động được. Người dùng có thể setup trước các cạnh được dán cho từng tấm đã được đặt tên cụ thể.

    Cập nhật số lượng nẹp theo đúng mã vật tư khác nhau trong 1 tủ được không?

    Trả lời: Có. Pytha xuất BOM chi tiết đầy đủ các danh mục vật tư xuất hiện trong thiết kế, bao gồm cả chiều dài nẹp dán cạnh từng loại.

    Các loại bản lề khác nhau trong cùng mẫu sản phẩm có tự cập nhật số lượng được không?

    Trả lời: Có. Các loại bản lề khác nhau có thể setup đi cùng với các loại kiểu cửa khác nhau.

    Các bán thành phẩm không cắt vuông có xếp tối ưu,so le,xếp vào offcut khi tối ưu được không?

    Trả lời: Có. PYTHA có tùy chọn để tối ưu cho các bán thành phẩm không vuông.

    Kích thước các bán thanh phẩm có thể diều chỉnh mặc định kích thước các bán thành phẩm giống nhau so với kích thước thùng tủ được không?

    Trả lời: Có, PYTHA dựng mô hình bán thành phẩm theo 2 trường hợp:

    • TH1: Kích thước bán thành phẩm sẽ được lưu tự động theo lần chỉnh sửa cuối cùng trong bảng khai báo thông số chi tiết

    • TH2: Có thể setup mặc định 1 kích thước nhất định của bán thành phẩm theo kích thước thùng tủ

    Có thẻ setup tự động để gia công cánh profile được không?

    Trả lời: Có. Tạo các bộ cửa profile, sau đó lưu vào thư viện và thay thế vào các mẫu tủ khi cần sử dụng.

    Có lật được mặt khi gia công bán thành phẩm hay không?

    Với máy CNC Nesting: PYTHA xuất file trung gian XML của các chi tiết để nhập vào MCS thực hiện tối ưu và gia công;

    Với máy panel saw và khoan 5,6 mặt: PYTHA xuất file CSV có chứa thông tin tên chi tiết cho máy cưa và xuất các file MPR cho máy khoan. Máy cưa sẽ in các tem có chứa mã QR hoặc barcode để link các chi tiết với các chương trình khoan tương ứng khi quét trên các loại máy khoan ở công đoạn sau.

    Có các cảnh báo liên quan đến thiết kế sai lỗi liên quan đến khổ ván, chọn sai dao,….không?

    Trả lời: Có cảnh báo về lỗi quá khổ ván.

    Không có cảnh báo về sai công cụ, người dùng tự kiểm soát (Hiện nay, không có phần mềm nào làm được việc này).

    File CSV xuất từ máy ra bao gồm các trường thông tin nào?

    Trả lời: Gồm có nhiều trường thông tin trong Part List (VD: Kích thước, vật liệu,dán cạnh, số lượng, số thứ tự, ….)

    Việc in tem nhãn dưới máy sản xuất sẽ như thế nào?

    Trả lời:

    • Với máy CNC Nesting: PYTHA xuất file xml trung gian để thực hiện tạo Gcode và file dán tem tự động

    • Với máy panel saw: PYTHA xuất file csv tới phần mềm trên máy để tối ưu và in tem.

    Lable trên Pytha có tự cho phép thiết kế các mẫu tem khác nhau hay không?

    Trả lời: Có.

    Hiển thị việc khoan trên máy như thế nào khi gia công,tem thể hiện như thế nào để tránh nhầm lẫn trong gia công?

    Trả lời: PYTHA xuất ra 2 chương trình gia công cho 2 mặt khác nhau. Tem được xuất ra trên MCS hoặc phần mềm thứ 3 bất kỳ sẽ thể hiện mã quét và tên chương trình, mặt úp hay ngửa của chi tiết đó.

    PYTHA có thể kết nối với các dòng máy gia công nào?

    PYTHA có thể kết nối được với:

    • Máy cưa panel

    • Máy CNC Nesting (có thể có dàn khoan)

    • Máy CNC gia công trung tâm, khoan 5-6 mặt

    Các thương hiệu máy PYTHA đã từng kết nối: SCM, Biesse, Homag,… và các phần mềm lập trình gia công thứ 3 (Maestro, WoodWOP, EnRoute,ALPHACAM,…)

    Cấu hình máy tính phù hợp với Pytha sẽ như nào?

    Trả lời: Cấu hình khuyến nghị:

    • Vi xử lý: Intel® Core™ i7
    • RAM : 8 GB RAM
    • Ổ đĩa cứng : 1 TB SATA
    • Card đồ họa : NVIDIA® GeForce® GT 1050
    • Màn hình : Minimum resolution of 1920 x 1200 Pixel
    • Hệ điều hành : Windows 10 (64Bit) trở lên

    Để biết thêm thông chi tiết về sản phẩm, xin vui lòng liên hệ: Hotline 0866059659 - Trung tâm giải pháp công nghệ ngành Khai khoáng và Vật liệu xây dựng - Công ty cổ phần Công nghệ và Tư vấn CIC.
